汽车涡轮增压器压气机叶轮结构设计

项目分类:压缩机 发布时间:2021-12-04 ID:425606
  • 汽车涡轮增压器压气机叶轮结构设计
  • 汽车涡轮增压器压气机叶轮结构设计
  • 汽车涡轮增压器压气机叶轮结构设计

  在车用动力系统的增压回路里,压气机叶轮是决定增压效率、发动机动力响应速度的核心旋转部件,直接承担着将进气压缩后送入气缸的功能,其气动外形与结构强度的匹配度,会直接影响发动机在不同转速区间的扭矩输出表现。日常做这类叶轮的结构设计时,首先要兼顾气动性能与高速旋转下的结构可靠性,不能只追求流道顺滑而忽略离心力带来的应力集中问题。这类叶轮普遍采用前倾后弯的叶片构型,每一片叶片的型线都是沿着轮毂轴向从进气端向出气端逐步扭转,叶片前缘的弧度要匹配进气气流的入射角度,避免大流量工况下出现气流分离导致压气机喘振,后缘的出口角度则要和扩压器的入口角度对齐,减少压缩后气流的流动损失。从安装边界来看,叶轮中心的定位孔需要和涡轮轴的轴径做过盈配合设计,

  孔内通常会加工定位键槽来传递扭矩,避免高速旋转时叶轮与轴出现相对滑移,轮毂的轴向长度要匹配压气机壳与密封结构的安装空间,不能和壳体的内壁产生运动干涉,叶轮的最大外圆直径要严格控制在压气机蜗壳的流道内径范围内,预留合理的装配间隙,既要避免旋转时碰擦壳体,也要减少间隙过大带来的气体回流损失。实际应用场景中,这类叶轮工作转速普遍能达到每分钟十几万转,工作过程中不仅要承受自身离心力带来的拉应力,还要承受进气气流带来的交变气动载荷,所以叶片与轮毂的过渡位置都会做较大的圆角处理,分散应力集中点,避免长期运行后出现疲劳裂纹。设计过程中,叶片的数量选择也需要结合压气机的流量特性来确定,叶片过少会导致流道内气流导流不足,压缩效率下降,

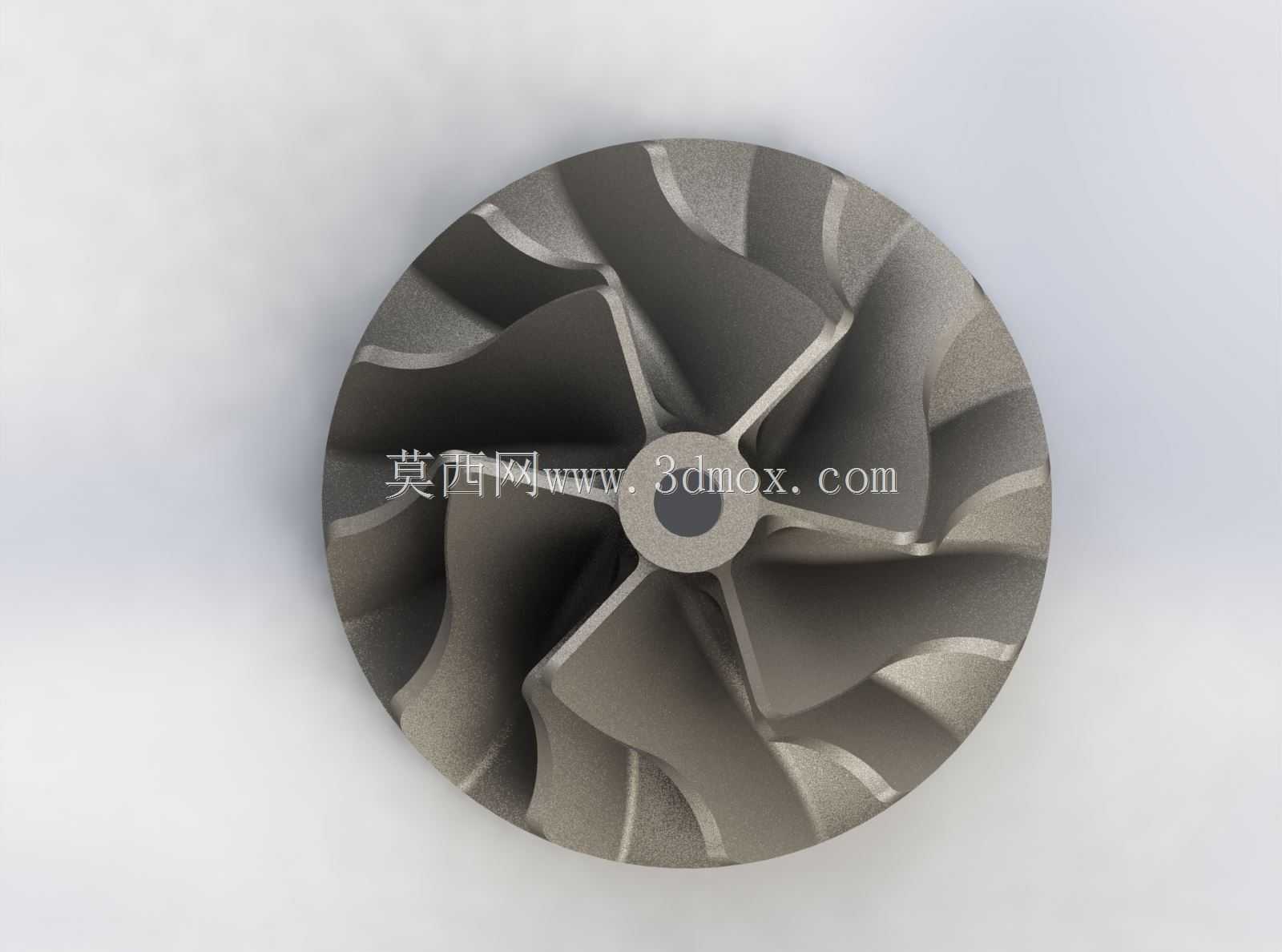

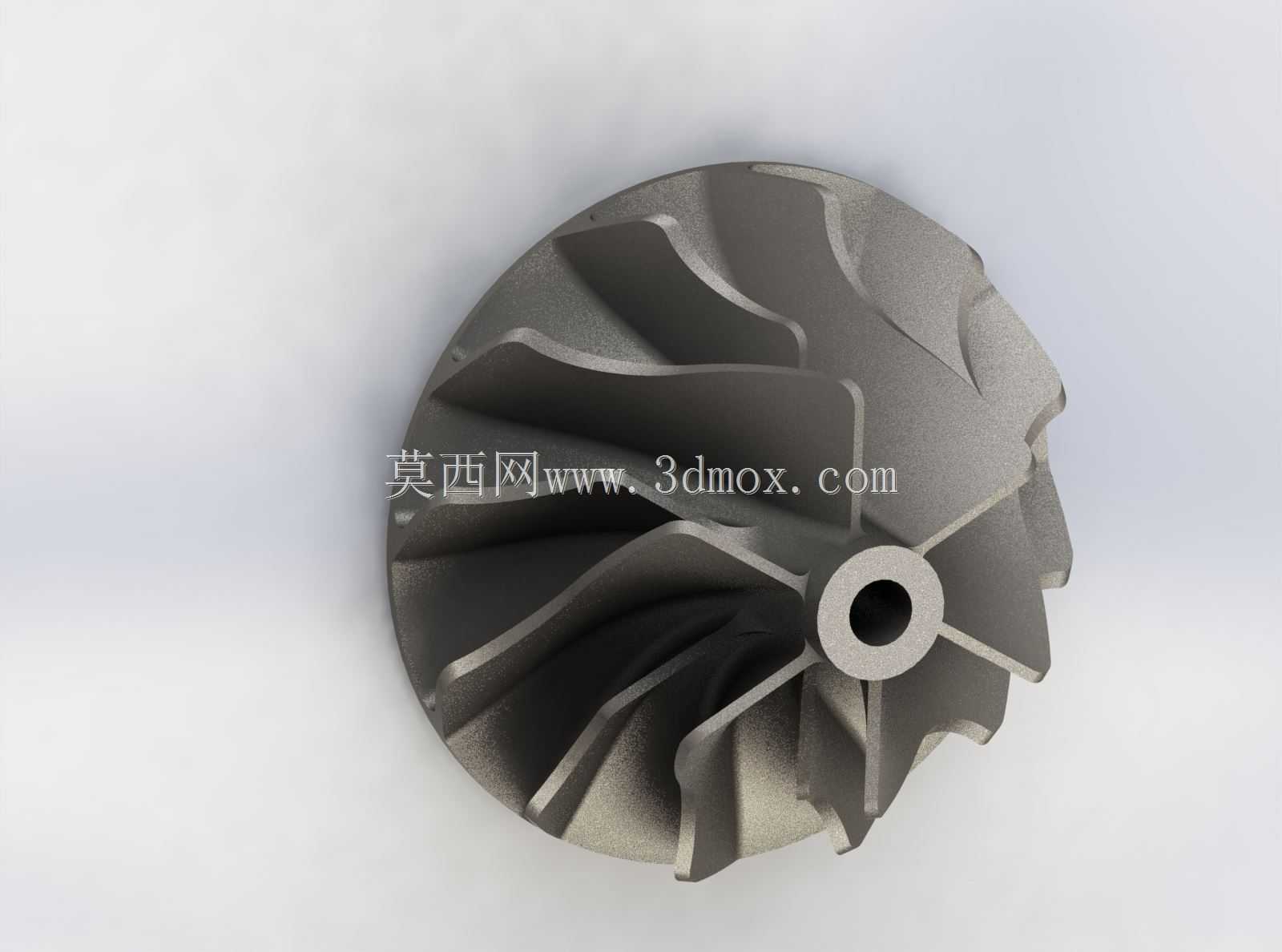

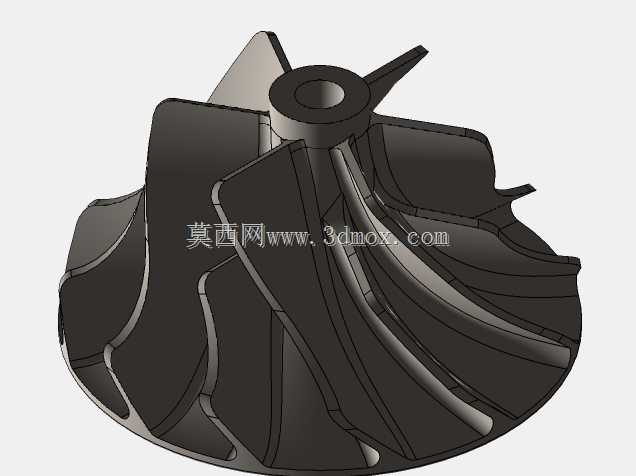

  叶片过多则会增加进气阻力,同时增大叶轮自身的转动惯量,影响发动机的加速响应速度,图中这类长短叶片间隔排布的构型,就是在兼顾导流效果的同时,尽可能降低叶轮重量与转动惯量,让涡轮增压器在发动机低转速区间就能快速建立起增压压力,减少涡轮迟滞现象。从流道设计的细节来看,轮毂的型面从进气端到出气端是平滑过渡的锥面结构,配合叶片的扭转角度,让气流在流道内逐步完成动能到压力能的转换,叶片的厚度从根部到顶部是逐步减薄的,既保证根部有足够的强度支撑,也能减少叶片顶部的气流阻塞效应。在做三维建模的时候,需要先通过气动计算得到每个截面的叶片型线坐标,再通过放样特征生成完整的叶片实体,之后对所有的过渡位置做圆角优化,

  最后通过仿真校核不同转速下的应力分布与变形量,确保叶轮在最高工作转速下的最大变形量不会超过预留的装配间隙,应力峰值低于材料的许用疲劳强度。这类叶轮的材料通常选用铸造铝合金或者高温钛合金,铝合金材质重量轻、转动惯量小,适合汽油机的增压工况,钛合金耐高温性能更好,能承受更高的压缩后空气温度,多用于大马力柴油机的高增压系统。实际装配时,叶轮装入涡轮轴后需要做整体动平衡校正,在叶轮的端面上预留去重位置,将动平衡剩余不平衡量控制在允许范围内,避免高速旋转时产生振动损坏轴承与密封件。在发动机的不同运行工况下,压气机叶轮的工作状态也会发生变化,怠速工况下叶轮转速较低,进气流量小,此时叶片的型线要保证气流能顺畅进入流道,避免出现喘振;大负荷工况下叶轮转速达到峰值,此时要保证流道内的气流流速均匀,不会出现局部超音速区导致的激波损失,这些性能要求都需要在叶片型线设计阶段就做充分的流场仿真验证,反复调整叶片的扭转角度与进出口安装角,让压气机的高效工作区间能覆盖发动机的常用运行工况,提升整车的动力表现与燃油经济性。
