手轮驱动立式往复压缩机构三维结构

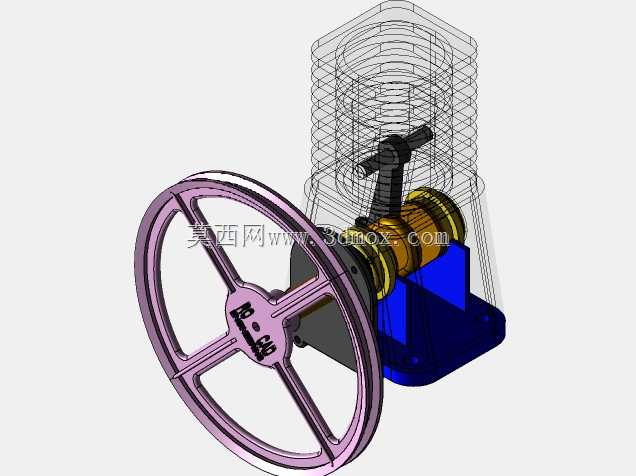

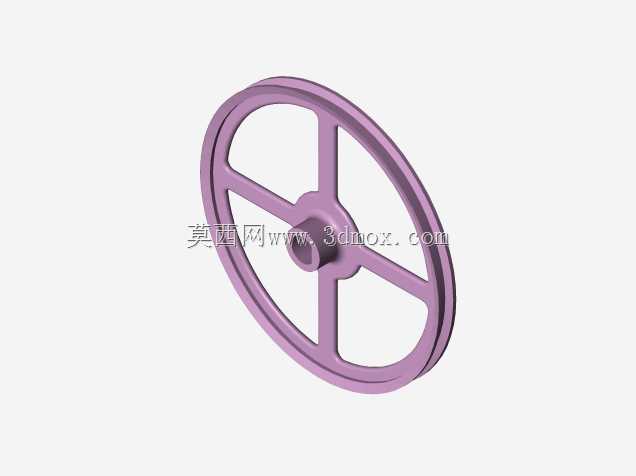

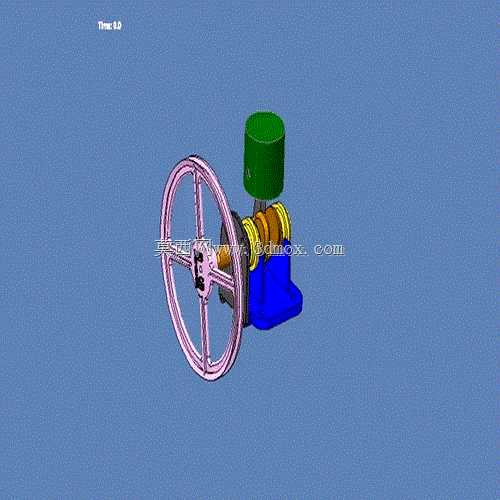

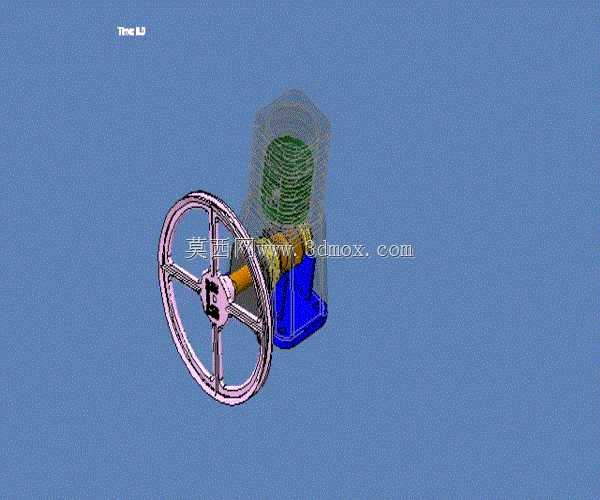

　　在小型气源供给、实验台气压调节、低压气动系统测试这类场景里，这类手轮驱动的立式往复压缩结构往往能发挥独特作用，不需要外接大功率动力源，仅通过手动操作手轮就能完成气体压缩作业，适配无电力供应的野外检修、教学演示、小型低压气路试压等工况。从结构功能来看，该机构通过手轮输入旋转扭矩，经曲柄连杆结构将旋转运动转化为活塞的直线往复运动，配合缸体内的进排气阀组完成气体的吸入、压缩、排出流程，缸体外部的蓝色基座承担整体支撑与安装定位作用，上部的透明壳体既可以直观展示内部活塞、弹簧等构件的运动状态，也能起到防尘防护效果，避免外界杂物进入运动副造成卡滞。设计过程中优先考虑了手动操作的力臂匹配，手轮的辐条结构与轮径尺寸经过力矩核算，

　　保证操作人员施加正常握力时，能够克服活塞压缩行程的气体反力，不会出现操作力过大无法驱动的问题；同时曲柄的偏心距经过反复调整，既保证活塞有足够的行程来满足压缩比要求，也控制了整体结构的纵向尺寸，避免设备过高带来的安装稳定性问题。安装边界方面，底部基座预留了标准的螺栓安装孔位，可直接固定在工作台架或者实验台面板上，整体横向占用空间以手轮最大旋转半径为界，手轮转动时不会超出基座的横向投影范围过多，纵向尺寸从基座安装面到手轮中心的高度符合人体站立操作的舒适区间，操作人员不需要过度弯腰或者抬臂就能完成手轮转动操作。结构细节上，活塞与缸体之间的密封结构采用了常规的往复密封设计，配合导向环保证活塞运动的同轴度，避免偏磨造成的漏气问题；

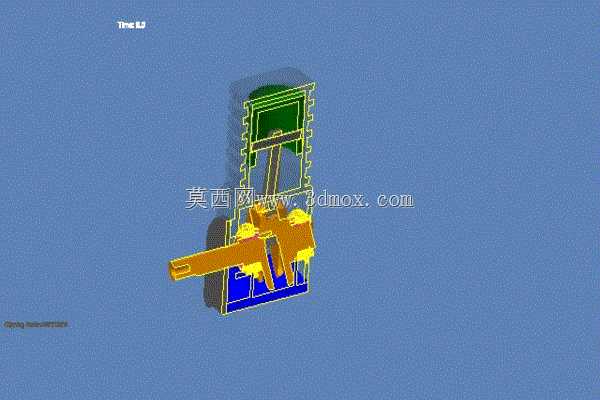

　　进排气阀组采用了簧片阀结构，响应速度快，适配手动驱动下的低转速往复运动工况，不会因为转速过低出现阀片关闭滞后的问题。上部的弹簧结构承担活塞复位的辅助作用，在回程阶段能够减少手轮的反向受力，让操作过程更加平顺，不会出现明显的顿挫感。这类结构在教学场景中可以直观展示往复压缩机的工作原理，学生可以通过手动转动手轮，清晰观察到曲柄转动、连杆摆动、活塞往复、阀片启闭的完整运动流程，相比纯动画演示更具实感；在野外应急检修场景中，不需要电源就能为小型气动工具、试压管路提供低压压缩空气，解决无动力场景下的气源需求；在实验室低压气路调试中，也可以通过控制手轮的转动速度，精准调节输出气压的大小，满足小流量、可调压的实验气源需求。

　　设计时还考虑了拆装维护的便捷性，上部透明壳体与下部基座采用可拆卸连接，需要检查内部活塞、密封件状态时，不需要完全拆解整体结构，仅拆开上部壳体就能完成常规维护作业，降低了后期运维的难度。各运动副的润滑点位都预留了注油空间，长期使用时可以定期加注润滑脂，减少运动构件的磨损，延长整体使用寿命。基座的安装面做了平面度处理，固定后不会出现倾斜问题，保证曲柄连杆机构的运动平面与活塞运动轴线保持垂直，避免额外的侧向力造成构件变形或者密封件偏磨。手轮的轮缘做了防滑处理，操作人员戴劳保手套操作时也不会出现打滑问题，提升操作的安全性。整体结构没有复杂的电控元件，纯机械结构的可靠性更高，在潮湿、多尘的恶劣工况下也能稳定工作，不会出现电气故障导致的设备停机问题。
