多辊式全向移动轮结构设计方案

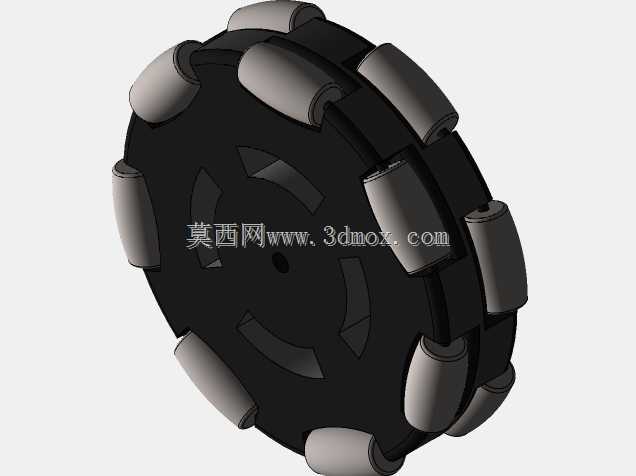

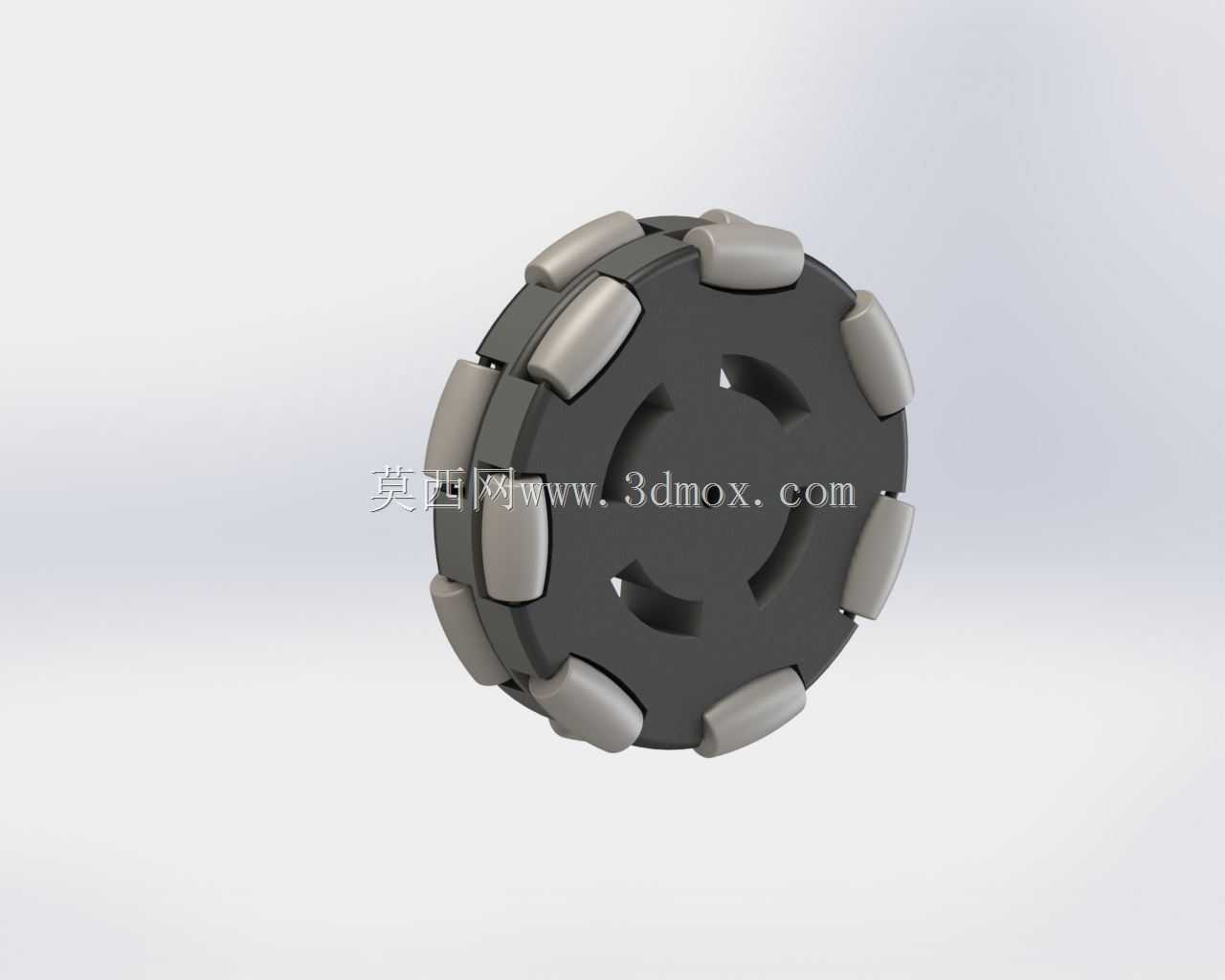

　　在AGV搬运小车、智能仓储分拣平台、服务机器人底盘、竞赛类移动机器人的行走机构选型中，全向轮是实现平面内零半径转向、任意方向平移运动的核心部件，区别于传统差速轮需要预留转弯半径、麦克纳姆轮对安装精度要求极高的特性，这类沿轮辋周向均布小从动辊的全向轮，能在不改变轮组自身朝向的前提下，通过不同轮组的转速差合成任意方向的运动矢量，适配空间局促、走位精度要求高的移动作业场景。这款全向轮的主体轮辋采用高强度工程塑料一体成型结构，周向均匀排布10个带弧形外廓的从动辊子，辊子的回转轴线与主轮的回转轴线呈固定夹角布置，确保轮组在接触地面时，始终有至少3个辊子与支撑面保持接触，避免行走过程中出现颠簸、跳点的问题，主轮中心预留标准的D型轴安装孔，

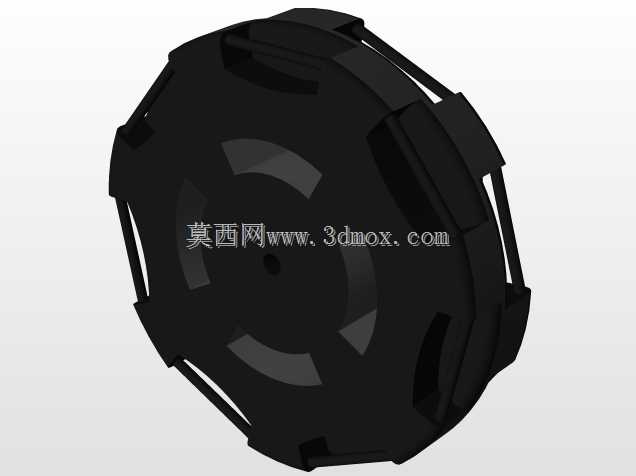

　　可直接适配市面上常见的6mm、8mm输出轴的直流减速电机，安装时无需额外加工转接法兰，轮辋两侧设计有嵌入式的轴承安装位，从动辊子通过销轴与轮辋铰接，辊子外层包覆高摩擦系数的聚氨酯材质，既可以保证行走时的抓地力，又能在过接缝、微小凸起时起到缓冲减震的作用，避免硬接触带来的轮体磨损或者电机冲击。从设计思路来看，这款全向轮在建模阶段就充分考虑了装配公差的累积问题，每个从动辊子的安装槽位都预留了0.1mm的装配间隙，既不会因为间隙过大导致辊子晃动产生行走噪音，也不会因为间隙过小导致辊子卡滞无法自由转动；轮辋上的镂空结构并非单纯为了减重，而是在保证轮体整体抗扭强度的前提下，减少注塑成型时的材料收缩变形，同时降低轮体自身的转动惯量，

　　让电机启停时的响应速度更快，对于需要频繁加减速、精准走位的AGV场景来说，更低的转动惯量能有效减少电机的负载波动，提升行走的位置控制精度。在实际安装边界上，这款全向轮的主轮外径为100mm，轮体整体宽度为38mm，安装时需要保证同一底盘上的所有全向轮的接地平面高度差不超过0.2mm，否则会出现个别轮组悬空、驱动力不足的问题；相邻轮组的安装间距需要根据底盘的整体尺寸合理分配，通常三轮布局时采用120°均布，四轮布局时采用矩形四角布置，每个轮组的主轮回转轴线需要指向底盘的回转中心，避免运动合成时出现速度矢量偏差，导致行走路径偏移。在实际工况适配中，这类全向轮更适合在平整的环氧地坪、PVC地板、硬化瓷砖地面上使用，不适合在有较大碎石、

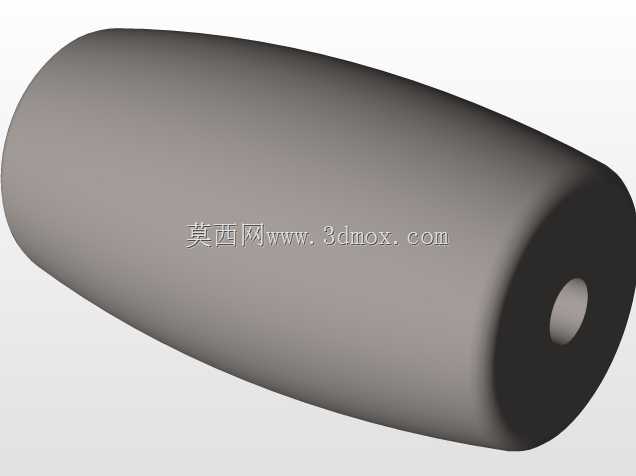

　　坑洼的户外路面行走，因为从动辊子的直径较小，大尺寸的障碍物会直接卡滞辊子的转动，导致轮组失去全向移动能力；辊子的聚氨酯包覆层厚度为3mm，正常室内使用场景下的磨损寿命可达2000小时以上，当包覆层磨损超过1mm时需要及时更换轮组，避免轮辋直接接触地面造成结构损坏。不同于部分采用分体式拼接轮辋的全向轮，这款轮体的主支撑结构为整体式设计，在承受侧向冲击力时不会出现拼接缝开裂的问题，在仓储分拣场景中，单轮的额定承重可达5kg，四轮布局的底盘整体承重可达到15kg以上，完全能满足轻型料箱搬运、巡检机器人的负载需求；建模过程中所有的配合面都做了公差标注，从动辊子的弧形外廓经过曲面拟合，确保轮组转动过程中，接触点的高度始终保持一致，不会出现传统全向轮常见的“多边形效应”，也就是行走时的上下起伏问题，这对于搭载了精密传感器的巡检机器人、服务机器人来说尤为重要，能有效减少行走过程中的机身振动，保证传感器采集数据的稳定性。在结构细节上，每个从动辊子的销轴两端都设计有防脱卡扣，不需要额外涂抹螺纹胶或者加装卡簧，装配时直接将销轴压入轮辋的安装孔即可，卡扣会自动卡入轮辋的定位槽内，避免轮组高速转动时销轴脱出导致辊子脱落；主轮的轴孔位置设计有紧定螺丝孔，安装时将紧定螺丝顶在电机轴的D型平面上，就能保证轮组与电机轴之间无相对滑动，传动效率更高，不会出现丢转的问题。
