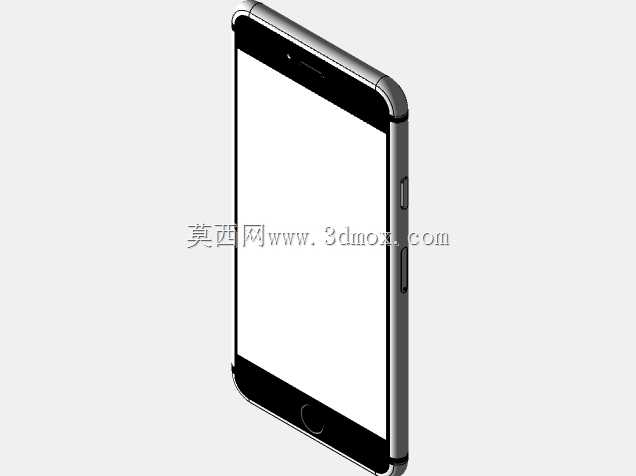

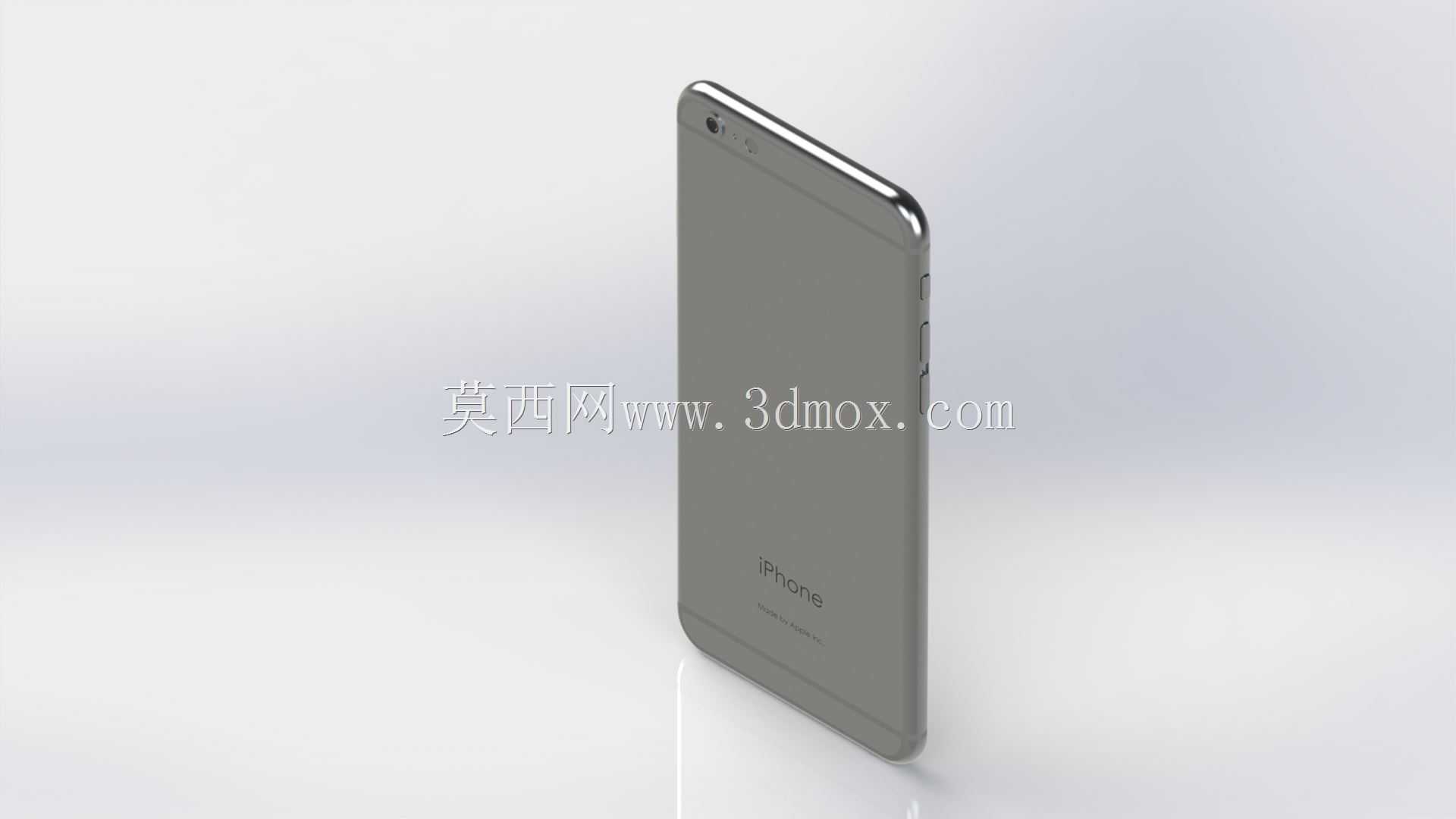

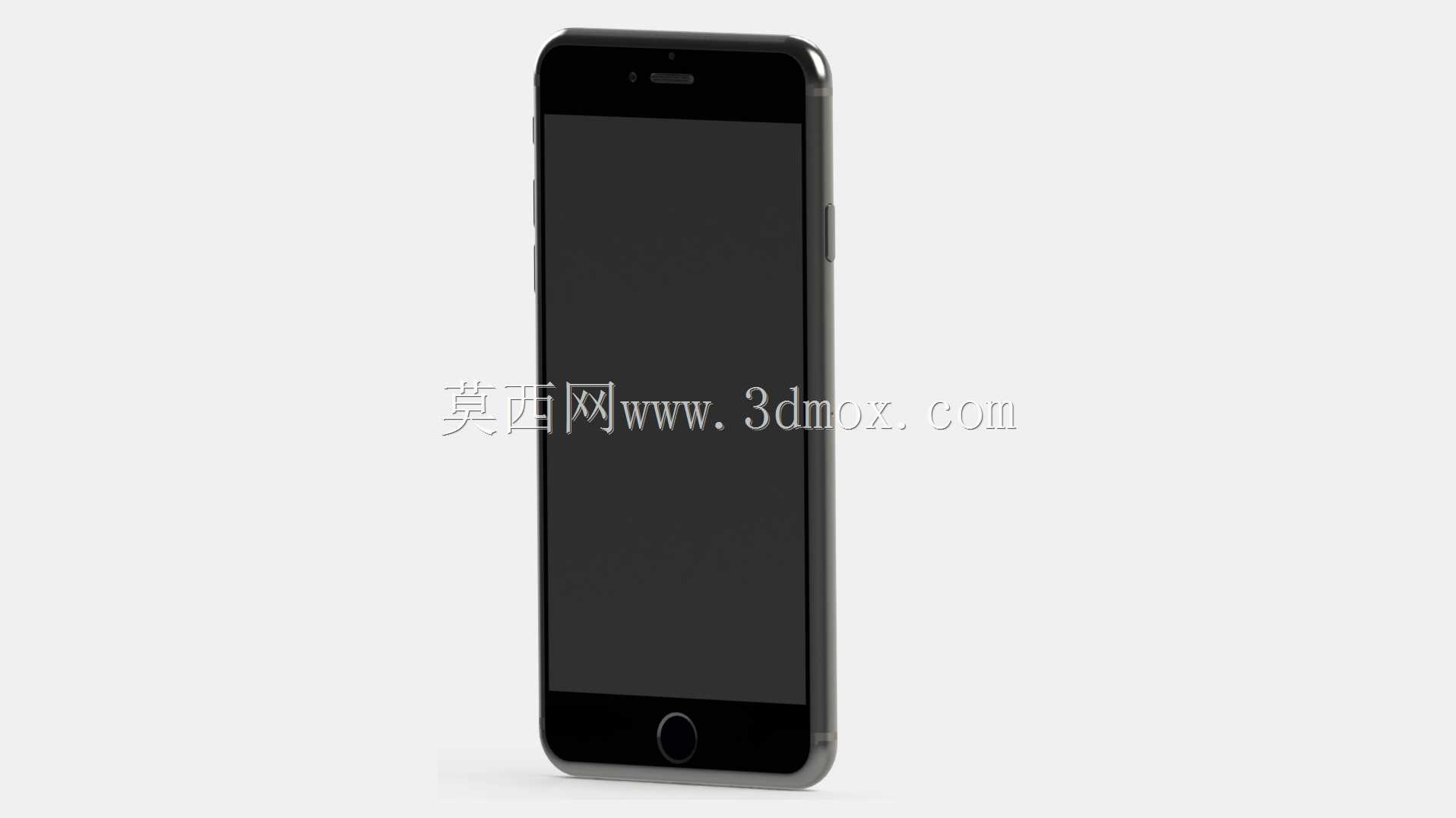

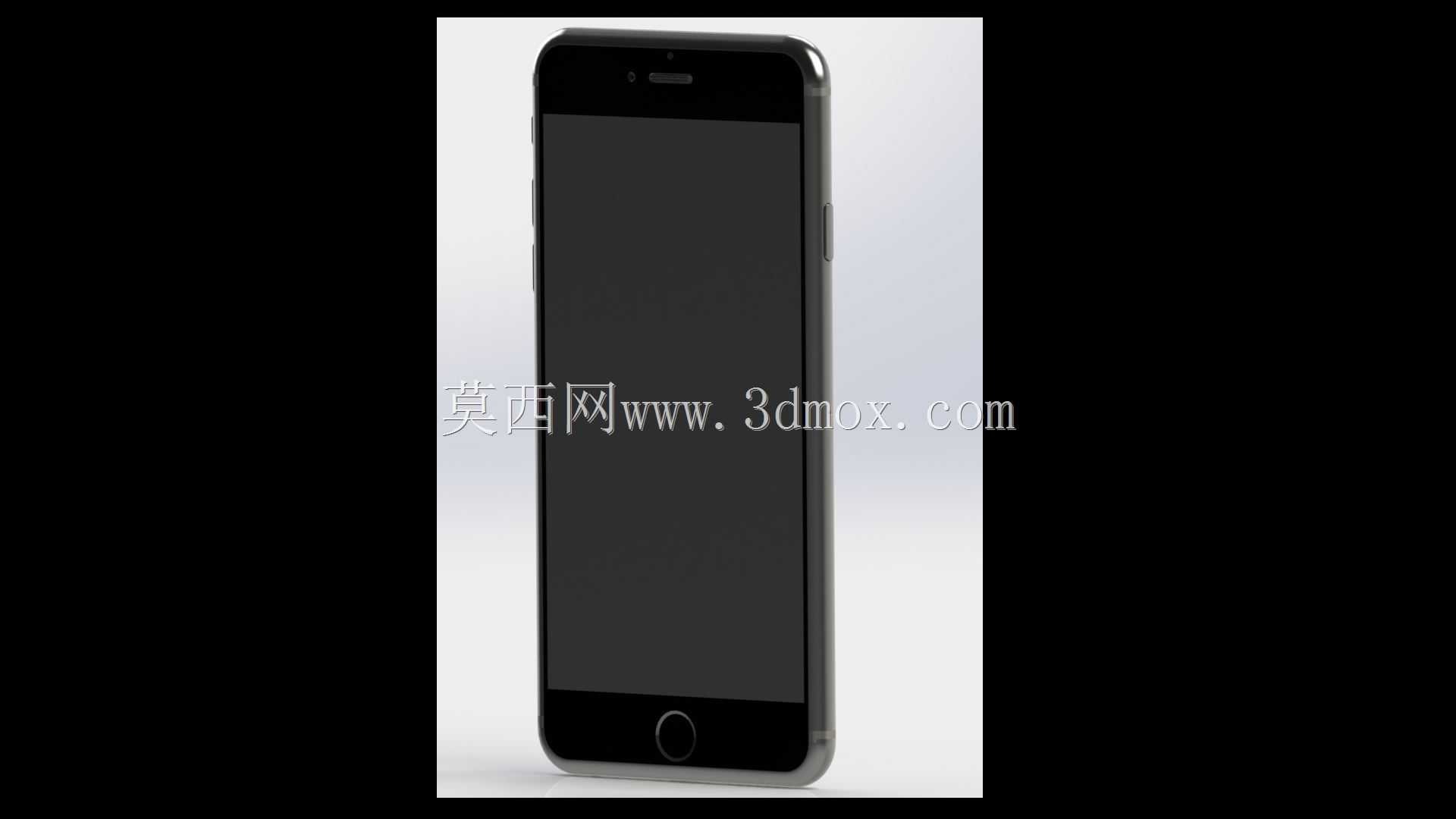

直板触屏智能手机整机结构三维数模

　　日常做消费电子结构设计时，手持通讯终端的整机建模是很常见的练手与方案验证项目，这次的直板触屏手机结构数模，完全围绕量产机型的实际装配逻辑搭建，没有做多余的艺术化夸张处理。从实际应用场景来看，这类直板触屏手机是当前移动通讯的主流终端，覆盖日常个人通讯、移动办公、现场数据采集、移动支付等多类场景，结构设计需要兼顾手持握持舒适度、内部器件堆叠合理性、整机抗跌落性能以及外观质感表现。做这个数模的时候，首先是确定整机的安装边界与外形尺寸，参考主流直板机型的握持手感，整机厚度控制在单手握持无明显硌手的范围，机身宽度适配成年男性拇指可覆盖屏幕三分之二区域的操作需求，机身长度兼顾口袋放置的便利性，不会出现过长导致弯折风险的问题，

　　四个边角做符合人体工学的圆弧过渡，圆弧半径既保证跌落时的应力分散，也不会出现圆弧过大导致屏幕显示区域被过度压缩的问题。结构设计思路上，采用前壳+中框+后盖的三段式经典装配结构，中框作为整机的受力核心，承担屏幕支撑、内部器件固定、侧边按键安装以及抗形变的核心作用，前壳部分主要做屏幕的限位与密封，屏幕与前壳之间预留泡棉安装的间隙，避免日常按压屏幕时出现硬接触导致的碎裂问题，后盖采用可拆或者不可拆的固定结构，数模里预留了卡扣与螺丝柱的安装位，方便后续做装配公差调整。内部堆叠部分，数模里预留了主板、电池、摄像头模组、听筒、扬声器、振动马达的安装腔体，每个腔体的尺寸都对应通用量产器件的实际规格，电池仓的位置放在机身中下部，平衡整机的重心，

　　避免单手握持时出现头重脚轻的滑落风险，主板区域按照上层射频板、下层基带板的分层逻辑预留空间，同时预留了排线走位的槽位，避免排线被壳体挤压出现断路问题。侧边的实体按键部分，做了独立的按键支架结构，按键与中框之间预留0.1mm的活动间隙，保证按压手感的同时不会出现按键晃动松垮的问题，按键的触发行程按照常规消费电子的按压反馈设置，不会出现行程过短误触或者行程过长按压费力的问题。屏幕正面的听筒开槽、前置摄像头开孔、底部的实体按键开孔都做了对应的沉台结构，方便安装防尘网与密封胶圈，提升整机的防尘防水能力，底部的扬声器开孔、充电接口开孔位置都对应内部器件的出音方向与接口插拔空间，预留了足够的插头插入深度，

　　不会出现插头无法完全插入导致充电或者数据传输异常的问题。从结构强度角度考虑，中框的四个边角位置做了局部加厚处理，对应跌落测试时的主要受力点，内部的螺丝柱位置都做了加强筋连接，避免螺丝锁紧时出现柱体断裂的问题，屏幕支撑的筋位均匀分布，保证屏幕受力均匀，不会出现局部应力集中导致的屏幕漏液或者碎裂问题。做这类数模的时候，很容易忽略实际装配的公差累积问题，所以在各个壳体的配合面都预留了对应的公差间隙，比如中框与前壳的配合面预留0.05mm的间隙方便点胶密封，后盖与中框的卡扣配合预留0.1mm的装配余量，避免量产时因为注塑件的收缩率问题出现装配困难。另外，手持设备的重量控制也是设计重点，数模里在非受力区域做了合理的减胶处理，在保证结构强度的前提下尽可能降低整机重量，避免长时间握持出现手部疲劳的问题，减胶的位置都避开了受力筋位与螺丝柱，不会影响整机的抗形变能力。
