风洞式平板对流系数测量实验装置

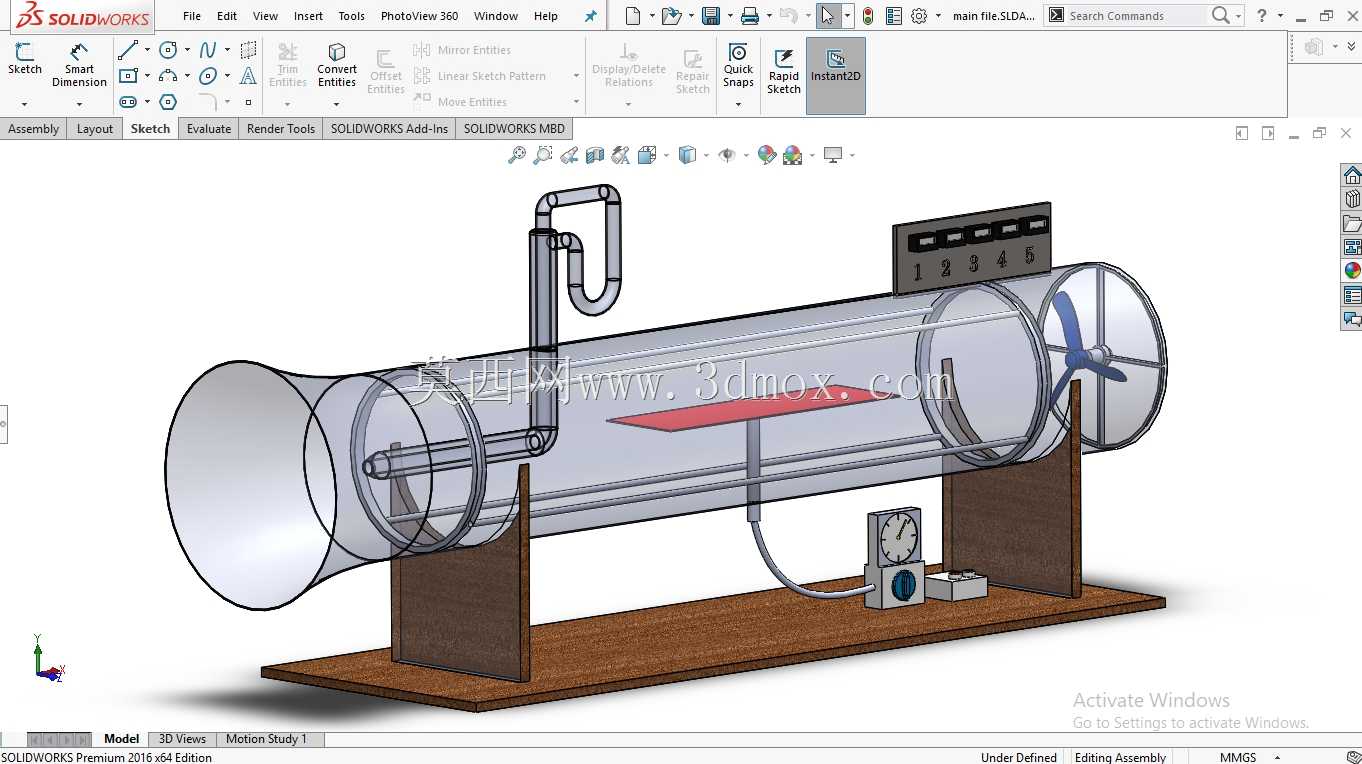

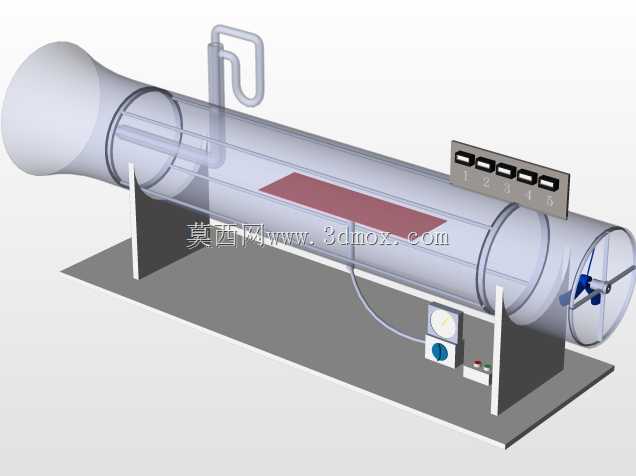

　　这套装置主要面向高校热工类实验教学场景搭建，核心作用是完成平板表面对流换热系数的实测验证，帮助实验人员直观理解强制对流条件下的换热规律，把传热学课本上的无量纲准则数公式和实际工程测试场景对应起来。从结构布局来看，整套装置采用卧式长直风道作为核心流道载体，风道入口做了收敛式喇叭口设计，目的是在风机抽风作用下让来流均匀进入测试段，避免入口段涡流干扰流场均匀性，风道出口端集成了轴流风机组件，通过调整风机输入功率可以改变风道内的截面风速，覆盖不同雷诺数下的对流换热测试工况。测试段采用透明可视化筒体设计，一方面可以让实验人员直接观察内部平板试件的安装状态，确认流道内无多余杂物干扰，另一方面也方便在实验过程中观察是否有异常振动、试件移位等问题。

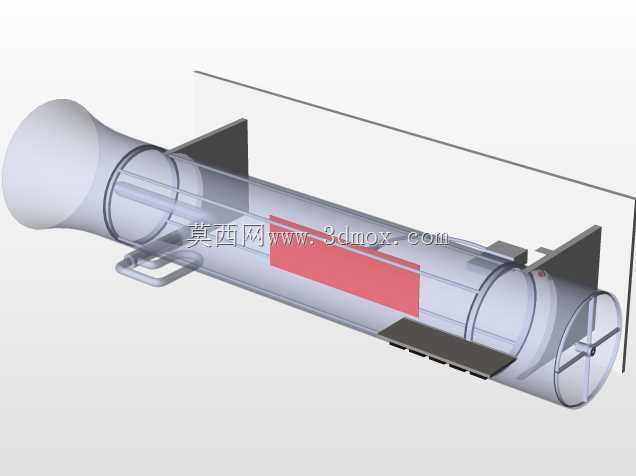

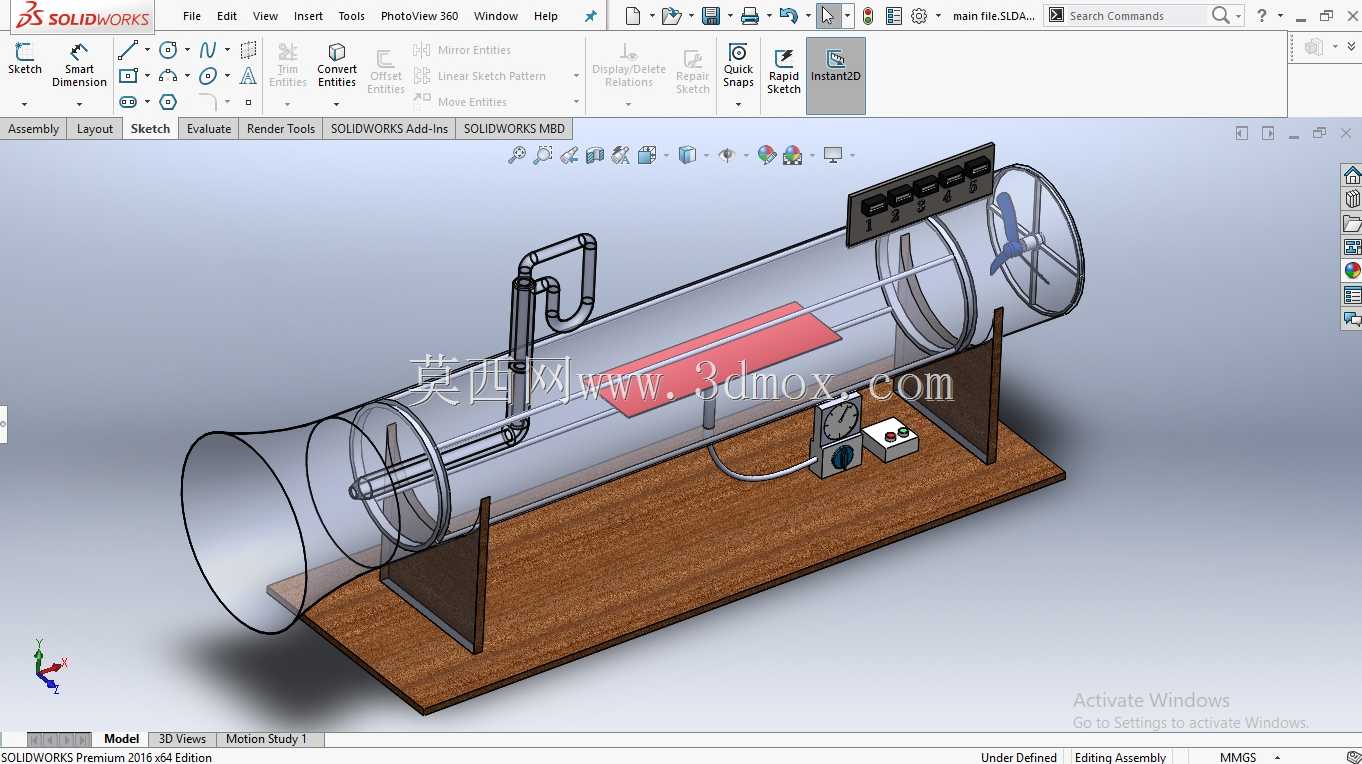

　　测试平板水平布置在风道中段核心流区，这个位置是经过流场仿真验证的，避开了入口段的流动发展区和出口端的风机扰流区，能保证平板表面来流速度均匀、湍流度符合实验测试要求，平板下方预留了温度传感器、压力测管的走线通道，测压管顺着风道侧壁的固定支架引到外部的压差测量仪表上，不需要在透明筒体上额外开过多安装孔，减少对流场的额外干扰。整套装置的支撑结构采用两块立式木质支座搭配底部木质承托底板，支座和风道外壁的贴合面做了仿形切削，刚好匹配风道的圆弧外壁，安装时不需要额外做复杂的紧固件连接，靠支座的贴合限位就能把风道牢牢固定，底板的长宽尺寸刚好覆盖整套装置的所有外凸部件，包括前端的喇叭口、后端的风机、侧面引出的测量仪表，

　　放置在实验台面上时不会有部件悬空，也不需要额外打膨胀螺栓固定，适配常规高校实验室的标准实验台安装边界。风道顶部还设置了弯管型的取压或者测温组件，顺着风道侧壁固定，不会伸入核心流区干扰流场，外部的测量仪表直接固定在底板上，和测压管路的连接距离短，能减少管路沿程阻力带来的测量误差。设计过程中优先考虑了教学实验的操作便捷性，所有需要实验人员操作的阀门、仪表都布置在装置侧面靠近操作者的一侧，不需要探身到风道上方或者后方就能完成读数、阀门调节操作，测试平板采用快拆式固定结构，实验过程中如果需要更换不同粗糙度、不同材质的平板试件，不需要拆解整个风道，只需要打开测试段的快装压条就能完成试件更换，能满足多组对比实验的教学需求。从流道设计逻辑来看，

　　整个风道的截面尺寸保持一致，除了入口收敛段和出口风机连接段，中间测试段的通流截面没有突变，避免局部阻力带来的流场畸变，风机和风道的连接位置做了圆弧过渡，减少风机入口的涡流损失，也能降低实验过程中的气动噪音，适配实验室的室内环境要求。整套装置的结构没有采用复杂的焊接机架，所有支撑部件都采用标准化的板材加工，加工难度低，后期维护更换部件也很方便，哪怕是没有复杂机加工条件的实验室，也能根据图纸完成整套装置的搭建和调试，测试得到的对流系数数据可以和经验公式计算值做对比，帮助实验人员理解流速、平板尺寸、流体物性对对流换热效果的影响，也能用来开展不同风速下的换热特性拓展实验，满足本科阶段传热传质课程的基础实验教学要求。
