乘用车双色运动款轮毂轮辋结构设计

　　该轮辋为乘用车辆行走系统核心承载部件，主要适配家用运动型轿车、入门级性能轿跑的改装与原厂配套场景，日常使用中承担轮胎固定、整车载荷传递、行驶过程中横向与纵向力传导的核心作用，在车辆过弯、制动、加速工况下，需配合轮胎完成地面附着力的传递，同时轮辋的自身刚度直接影响车轮的动平衡表现与行驶平顺性。设计阶段首先围绕安装边界展开，中心定位孔采用乘用车常规的五螺栓安装布局，孔位分度圆直径匹配主流A级、B级家用车的轮毂轴承安装法兰，中心孔直径适配对应车型的轴头定位尺寸，可保证安装后轮辋与轴头的同轴度，避免高速行驶出现车轮抖动问题；轮辋的胎圈座角度、宽度尺寸严格匹配对应规格的真空子午线轮胎，轮缘高度符合乘用车车轮的安全标准，

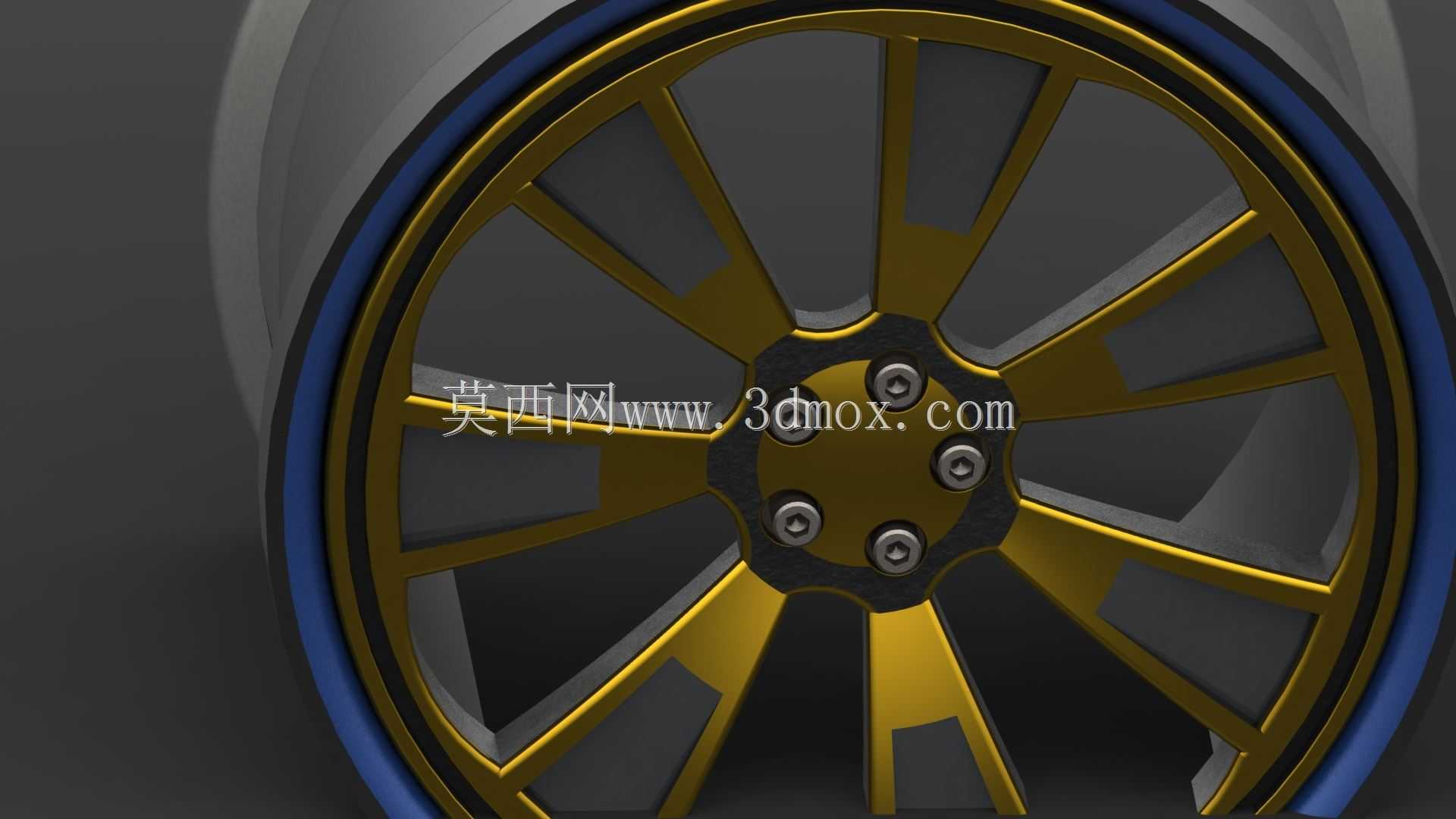

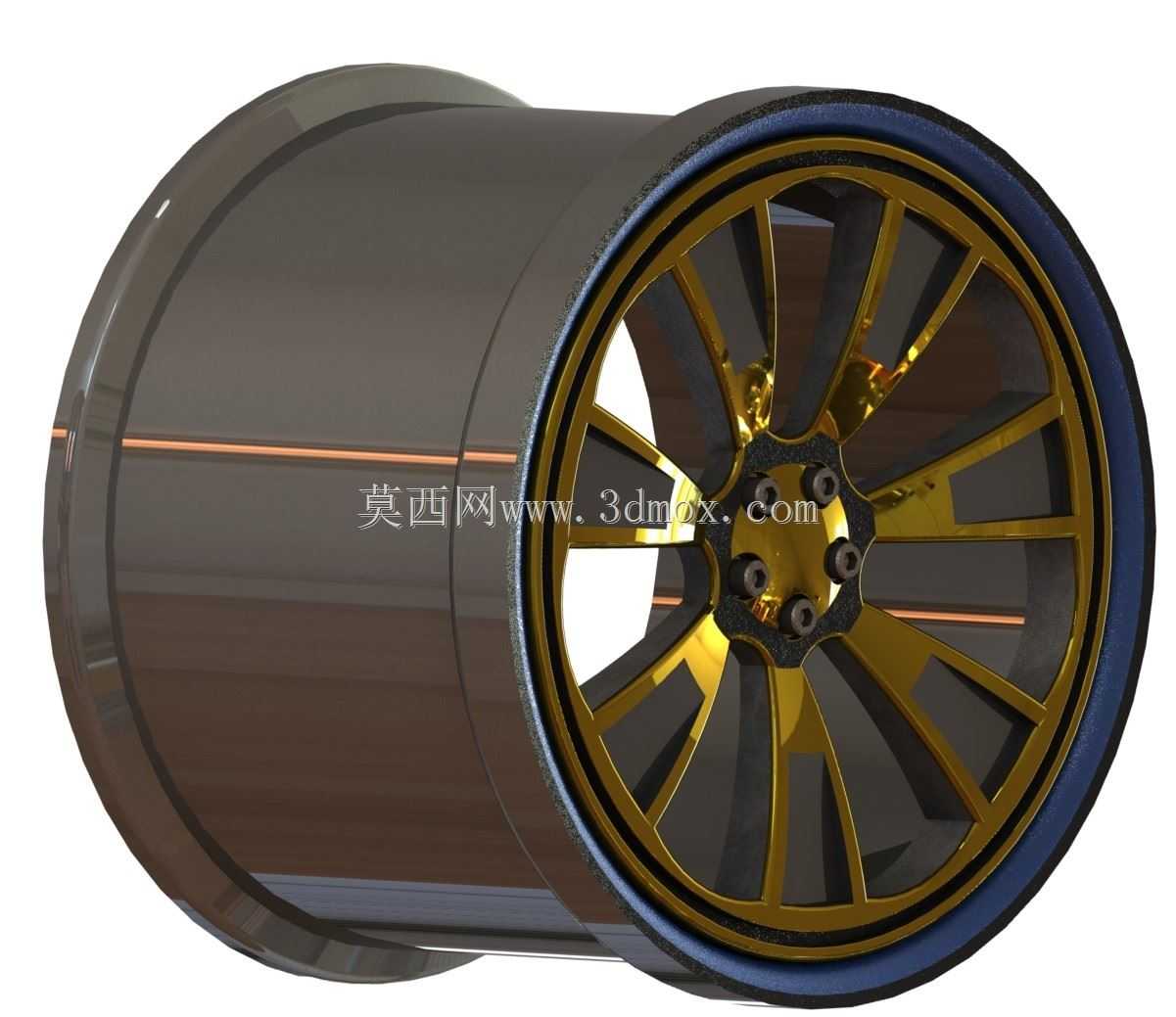

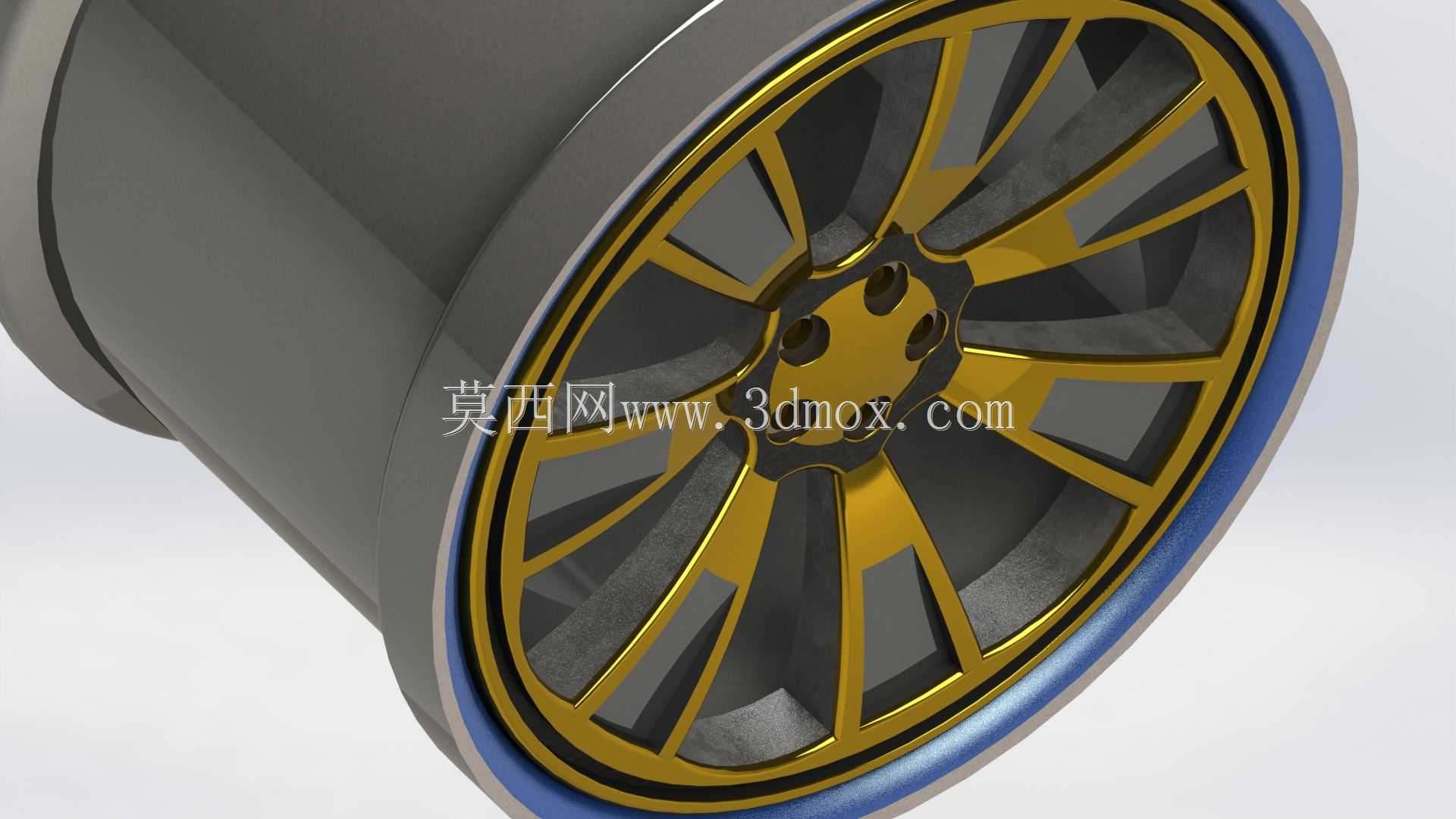

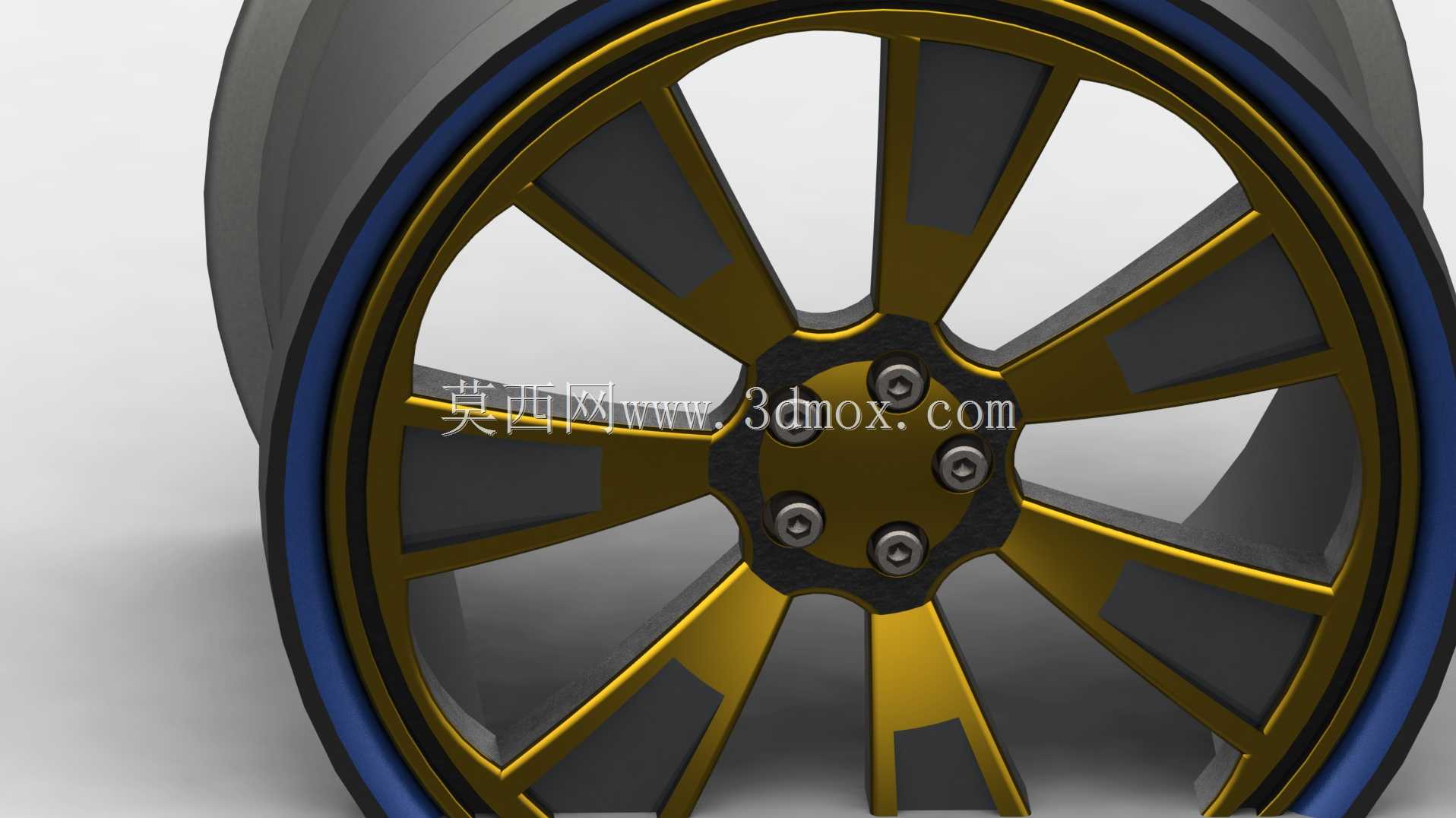

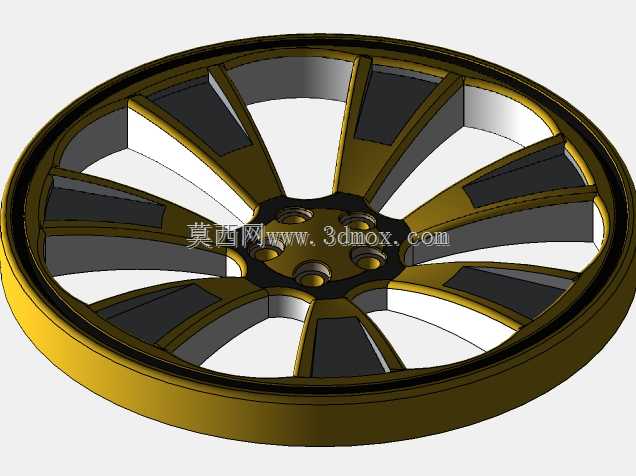

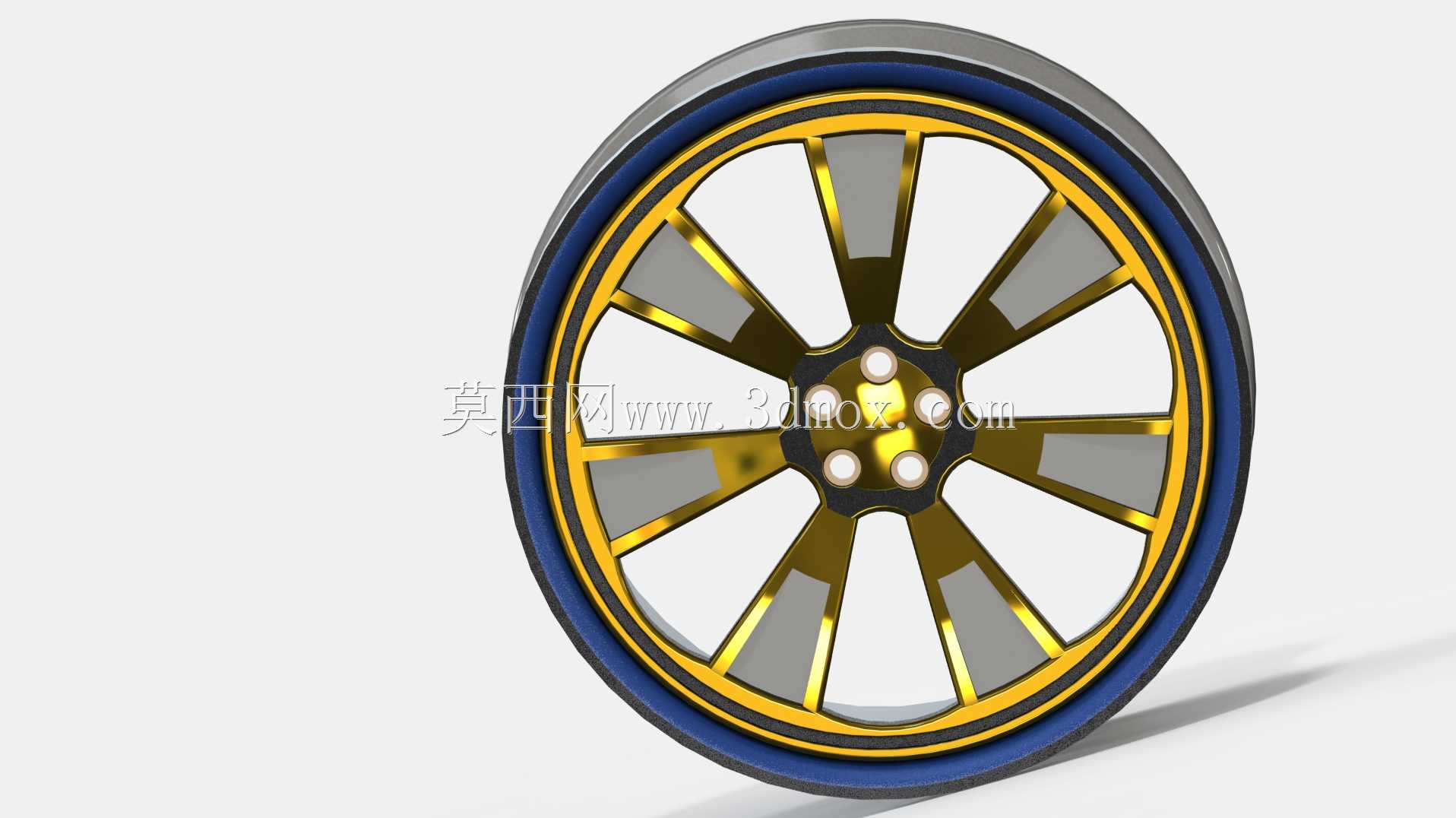

　　可避免轮胎在低胎压激烈驾驶工况下出现脱圈风险。结构设计上采用多辐条镂空布局，辐条采用宽条与窄槽间隔的分布形式，这种布局一方面可以在保证轮辋整体径向、侧向刚度的前提下，尽可能降低轮辋自身的非簧载质量，减少悬架系统的簧下重量负担，提升悬架的响应速度与车轮的贴地性能；另一方面镂空的辐条间隙可以为制动系统留出足够的散热风道，车辆在连续制动工况下，行驶气流可以通过辐条间隙快速带走制动盘、制动片产生的热量，避免制动系统出现热衰减。外观层面采用双色搭配设计，辐条正面采用亮金色金属质感处理，辐条侧面与轮辋桶身采用深灰色哑光质感处理，轮缘边缘设置一圈蓝色装饰环，既满足运动化的视觉需求，同时不同表面处理的分区也可以在生产环节明确喷涂工艺的边界，

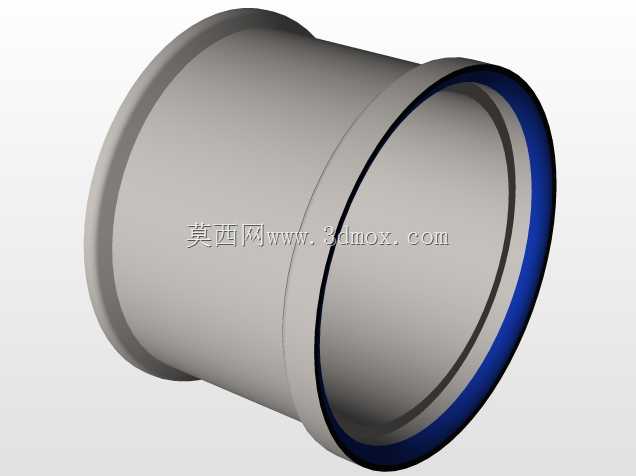

　　降低量产时的工艺难度。轮辋的桶身部分采用等强度变厚度设计，靠近安装法兰的区域厚度更大，可承受更大的冲击载荷，靠近轮缘的区域适当减薄，在保证结构强度的前提下控制整体重量；轮辋的气门嘴安装位设置在辐条间隙对应的桶身位置，既方便充气操作，也不会与辐条、制动卡钳产生运动干涉。设计过程中重点校核了几个核心工况的结构强度：首先是径向冲击工况，模拟车辆以一定速度通过路面凸起时轮辋承受的垂直冲击载荷，确保辐条与桶身的连接位置不会出现应力集中导致的开裂；其次是弯曲疲劳工况，模拟车辆长期转弯行驶时轮辋承受的交变弯曲载荷，保证轮辋的使用寿命满足整车的行驶里程要求；另外还校核了轮辋与周边部件的安装间隙，确保轮辋安装后不会与制动卡钳、减震器、

　　翼子板内衬产生运动干涉，在车辆满载、悬架压缩到极限行程时，轮胎与轮辋都不会与车身部件发生剐蹭。在实际装车应用中，该款轮辋既可以作为整车厂原厂运动版车型的配套部件，也可以作为售后改装市场的替换部件，适配对应孔距的多款乘用车型，其结构设计兼顾了刚度、重量、散热性能与视觉效果，辐条的造型经过多次优化，在保证脱模工艺性的前提下，尽可能提升了辐条的视觉立体感，同时避免了造型尖角导致的应力集中问题，所有的造型过渡位置都设置了合理的圆角，既可以降低铸造环节的工艺缺陷率，也可以减少应力集中带来的结构失效风险。轮辋的安装面经过精加工处理，平面度满足安装要求，可以保证轮辋与安装法兰紧密贴合，避免长期使用后出现螺栓松动的问题；螺栓孔采用沉孔设计，可以适配不同头部长度的轮毂螺栓，同时沉孔的锥面角度与常规轮毂螺栓的锥面匹配，保证螺栓安装后的压紧力均匀分布。
