多辐条双色运动款汽车轮毂轮辋结构

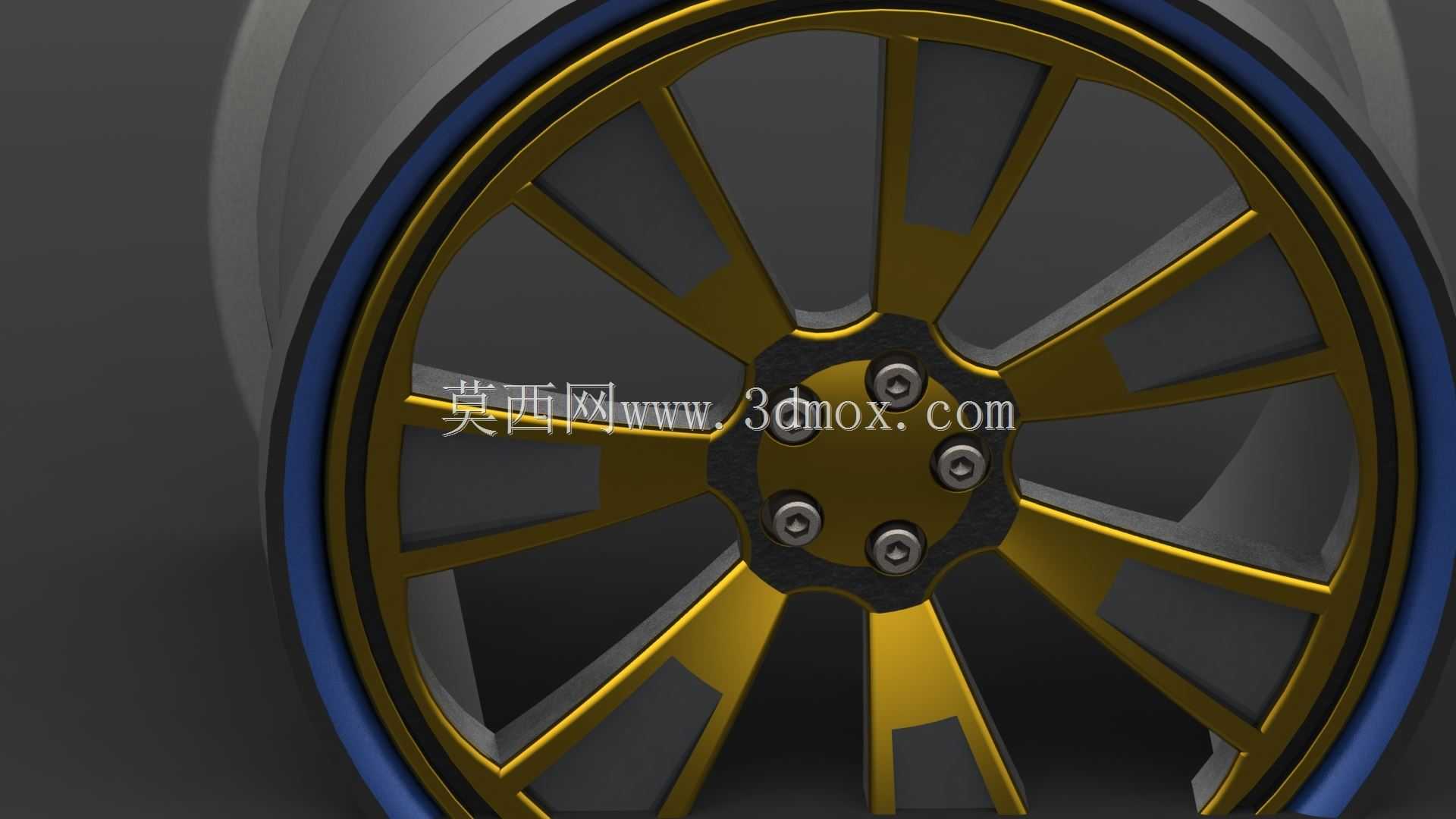

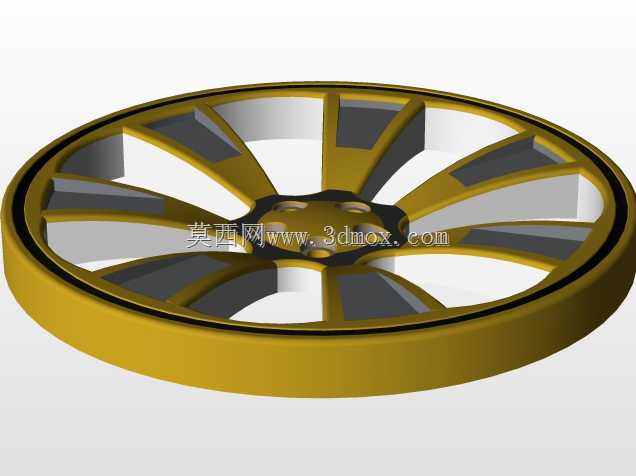

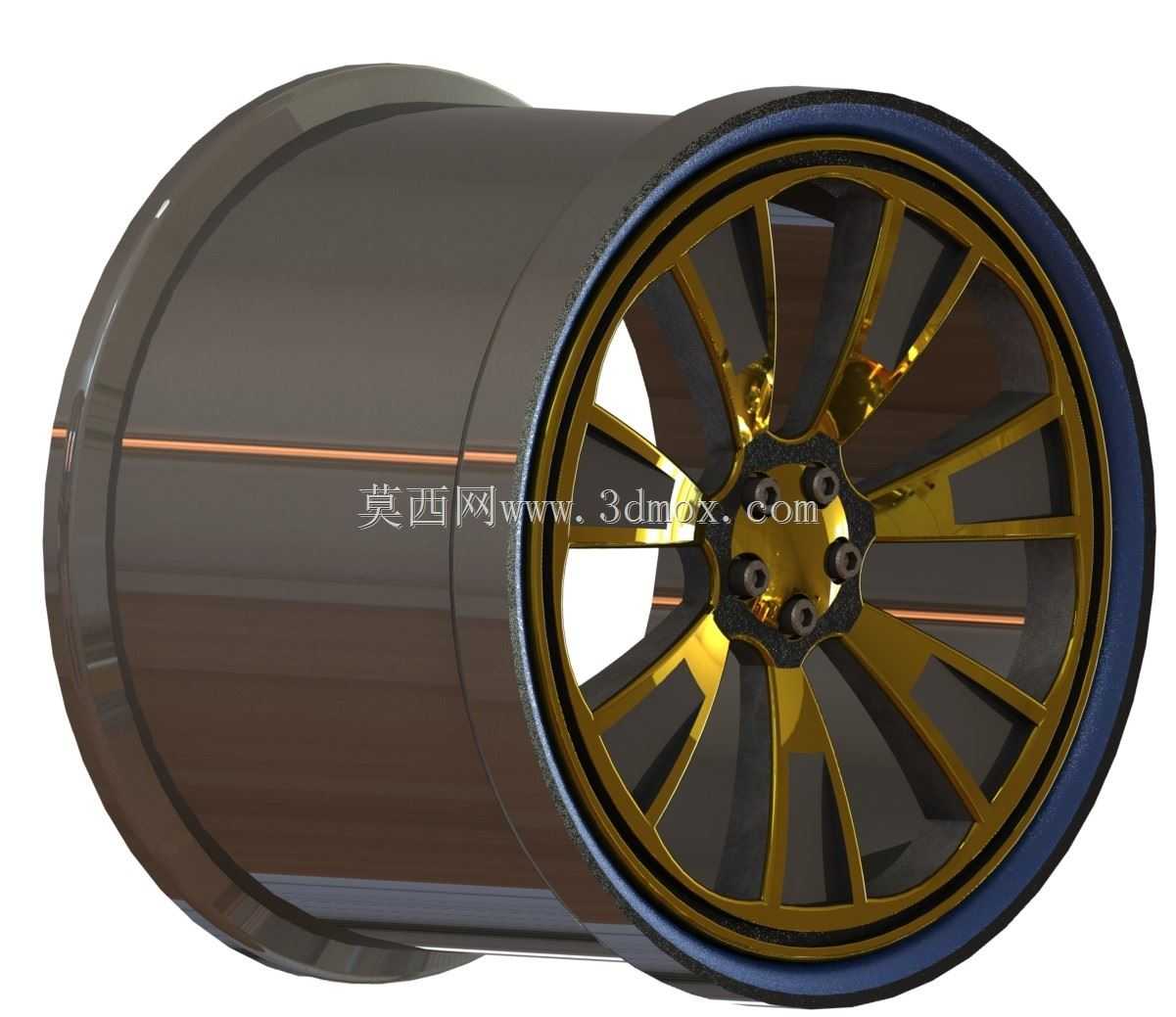

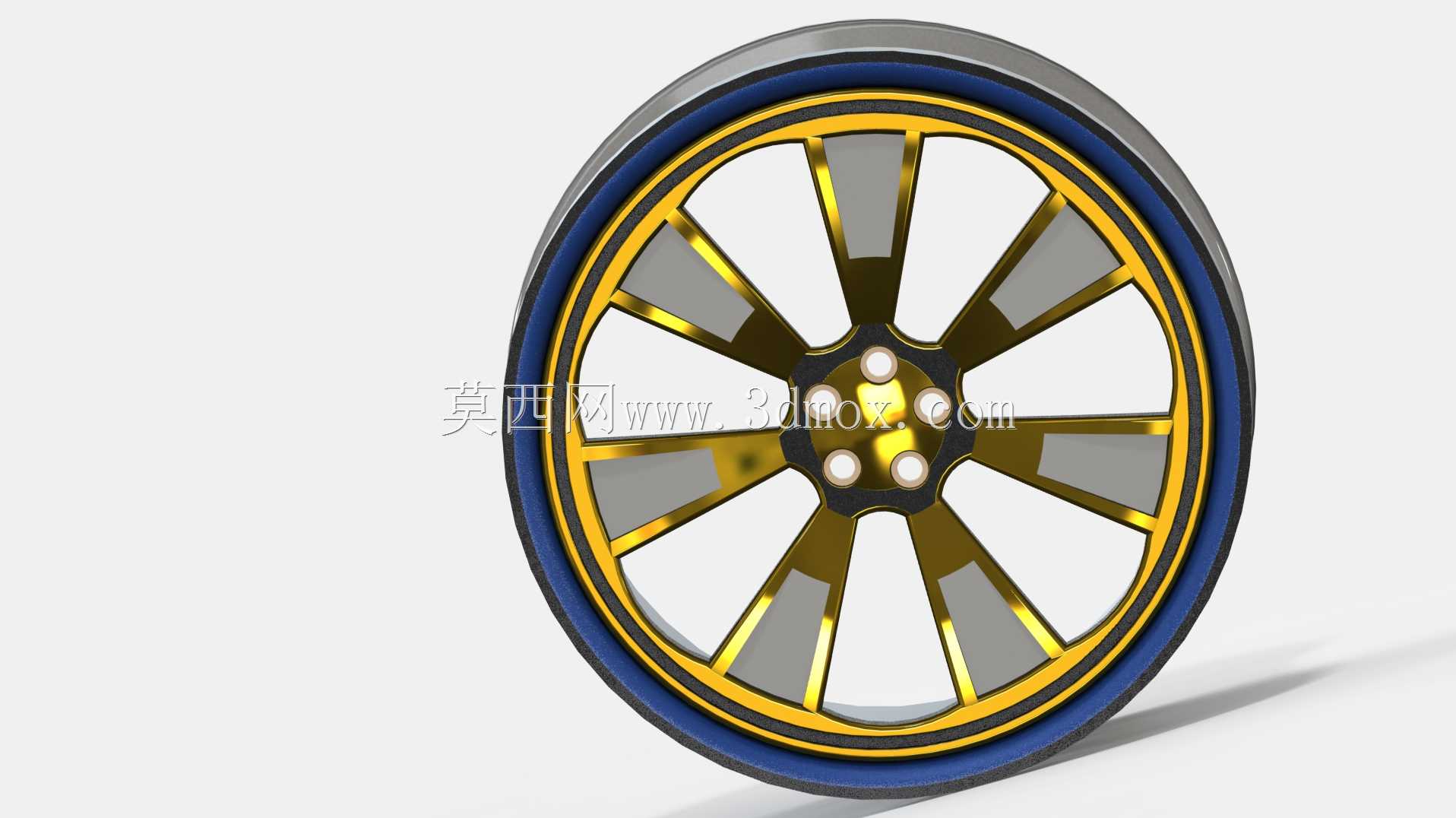

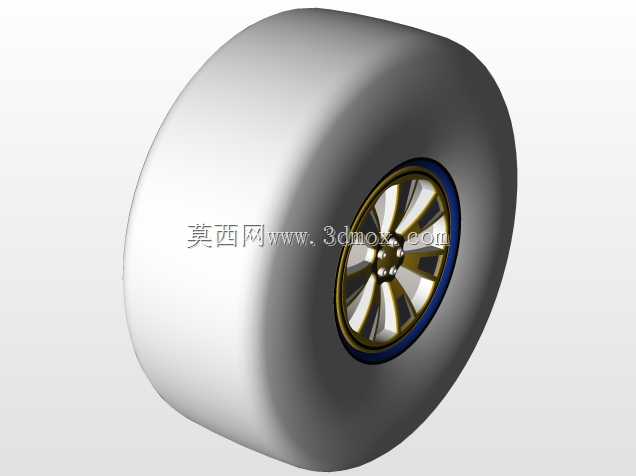

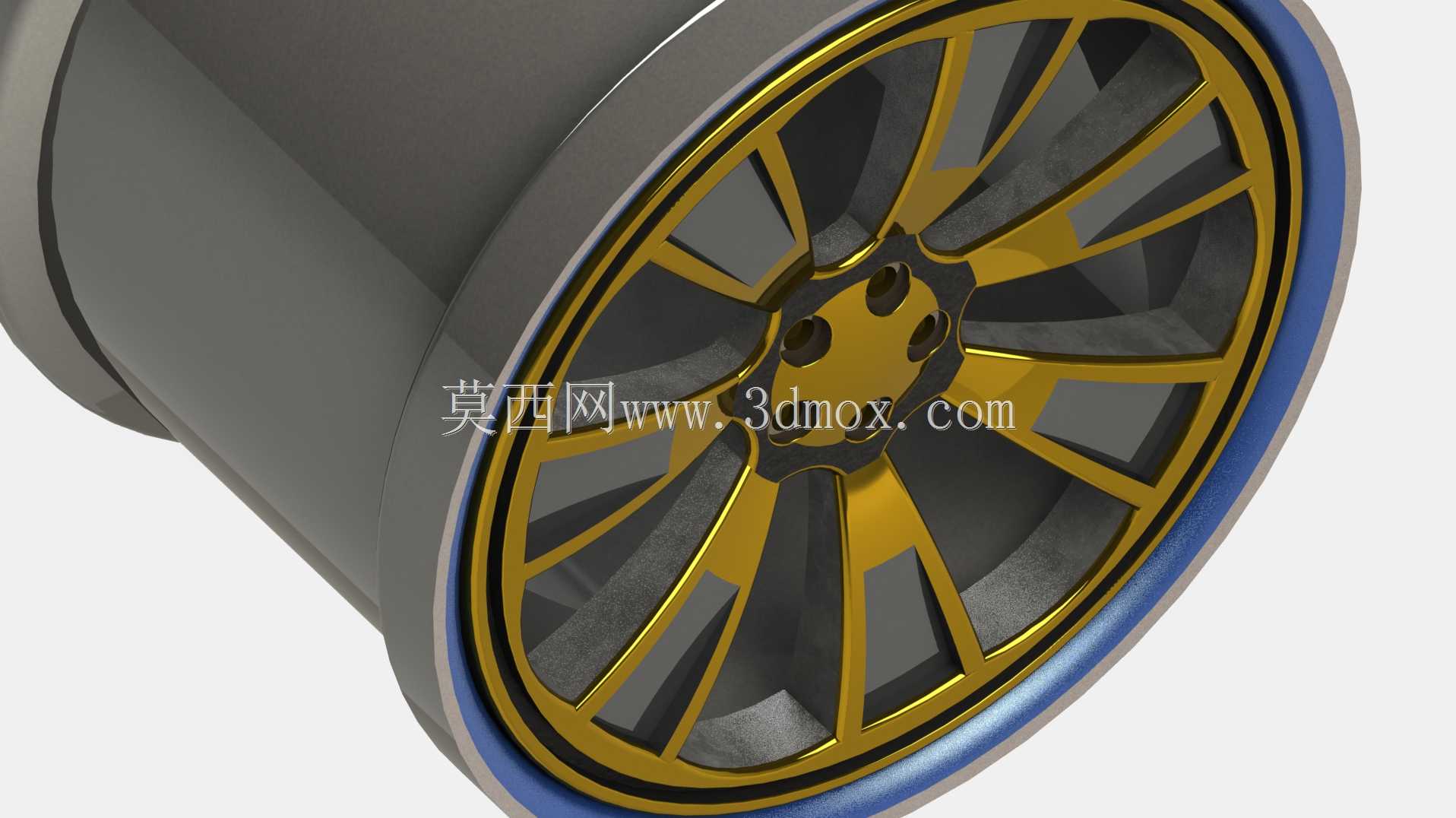

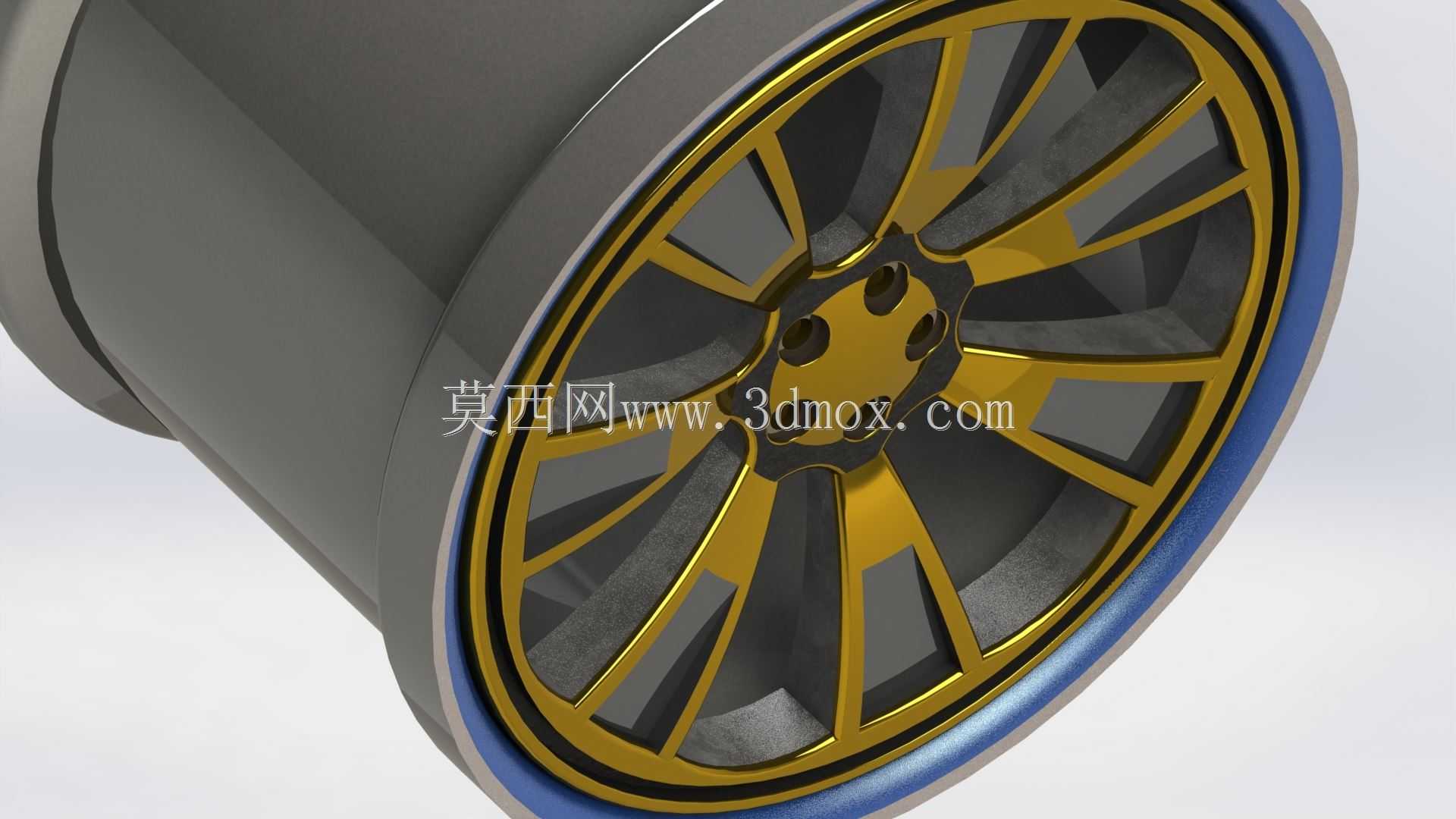

　　轮辋作为汽车行走系统的核心承载构件，直接衔接轮胎与车桥传动端，日常行驶过程中需要同时承担整车垂向载荷、加减速扭矩传递以及转向侧向力的复合作用，在乘用车改装、整车配套生产以及售后维修替换场景中都有极高的应用占比。这款轮辋采用多辐条放射式布局设计，辐条从中心安装盘位置向外缘轮辋本体延伸，每根辐条做了变截面处理，靠近中心座的位置厚度更大，向轮缘过渡时逐步收窄，这种结构一方面可以在保证整体结构强度的前提下削减非必要的材料用量，降低轮下重量，提升车辆悬挂系统的响应速度，另一方面放射状的辐条间隙可以为制动系统预留充足的通风空间，车辆连续制动产生的热量可以顺着辐条间的导流空隙快速散出，避免制动盘热衰减带来的安全隐患。从安装边界来看，

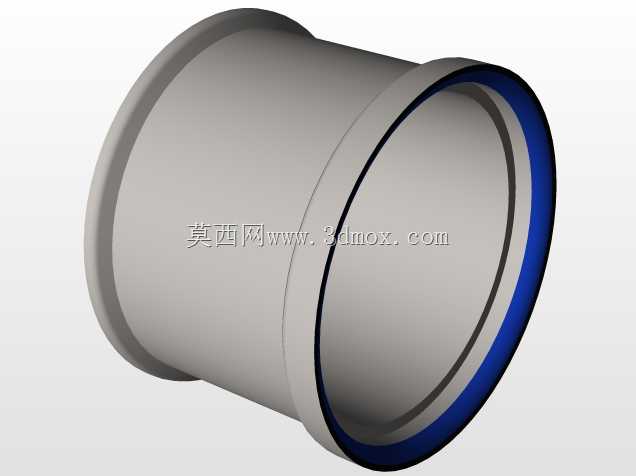

　　中心位置设置了五孔安装定位结构，孔位分布圆直径匹配主流紧凑型乘用车的轮毂轴承座安装尺寸，中心定位孔的公差按照过渡配合要求设计，装配时可以与车轴端的定位凸台紧密贴合，保证轮辋旋转时的同轴度，避免高速行驶出现方向盘抖动的问题。轮辋的外缘采用带蓝色装饰边的阶梯式结构，胎圈座位置的角度按照无内胎轮胎的装配标准设计，能够与轮胎胎圈紧密贴合，保证充气后的密封性能，同时轮缘位置做了加厚处理，应对车辆经过坑洼路面时轮胎受到的侧向挤压，避免轮缘变形导致的轮胎漏气问题。设计过程中优先考虑了受力路径的合理性，车辆行驶时地面传递的冲击力从轮胎接触位置传递到轮辋外缘，再通过放射状的辐条均匀分散到中心安装盘，最终传递到车桥结构上，每根辐条的受力载荷相对均匀，

　　不会出现局部应力集中的问题。辐条表面采用双色处理，深灰基底搭配金色装饰面，轮缘的蓝色饰条进一步提升了外观辨识度，适配偏向运动风格的乘用车改装需求，在满足结构强度要求的同时兼顾了外观装饰属性。轮辋的偏距设计兼顾了轮距适配与转向避让需求，装车后不会与翼子板、刹车卡钳产生运动干涉，转向打满方向时轮胎与轮拱内衬之间预留有足够的安全间隙，颠簸工况下悬挂压缩到极限行程时也不会出现轮胎蹭擦车身的问题。轮辋的气门嘴安装位设置在轮辐间隙对应的轮辋本体上，位置避开了辐条遮挡，后续充气、胎压检测模块安装都有充足的操作空间，日常维护便利性较好。在结构验证层面，这类轮辋的设计需要同时满足径向疲劳、弯曲疲劳以及冲击测试的要求，

　　辐条与轮辋本体的衔接位置做了圆角过渡处理，避免应力集中导致的结构开裂，轮辋本体的壁厚按照额定载荷下的强度要求计算，既不会因为壁厚过大增加不必要的重量，也不会因为壁厚不足导致承载能力达不到使用要求。实际装车使用时，这类多辐条轮辋的清洗维护也相对方便，辐条之间的间隙较大，附着的刹车粉尘、泥污可以直接冲洗干净，不会出现窄间隙辐条容易积污难以清理的问题。
