工业输送用鼓形全轮结构三维建模

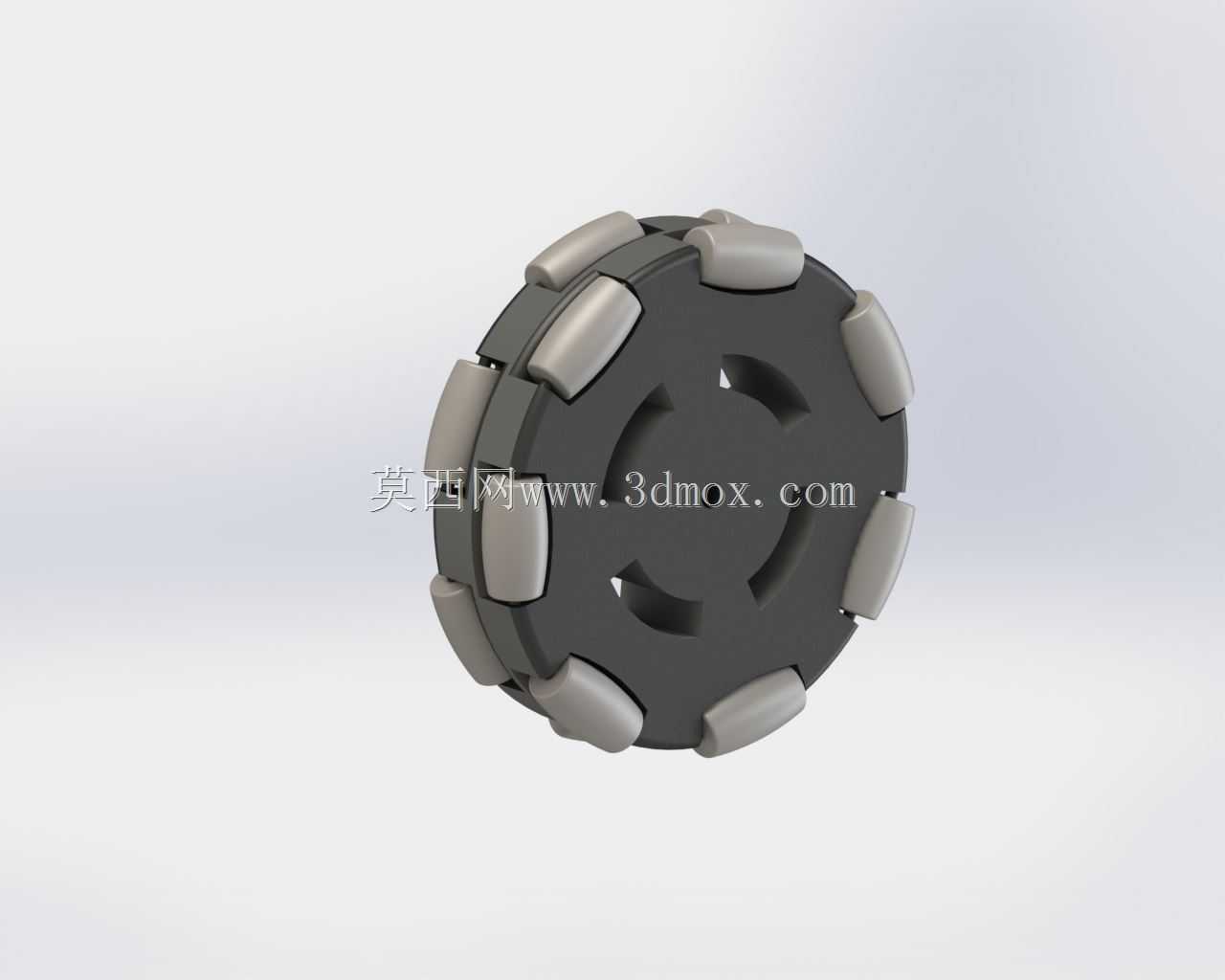

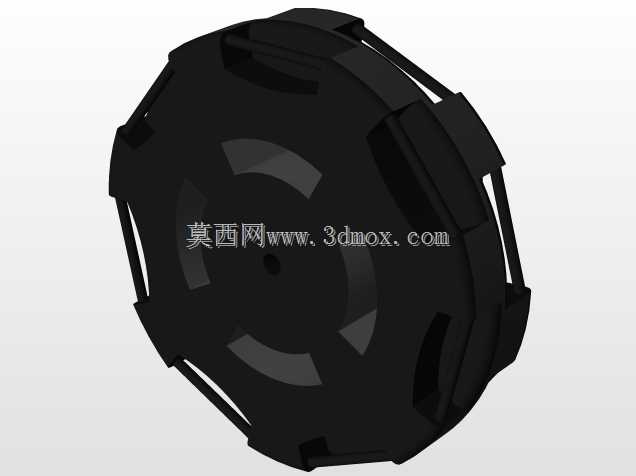

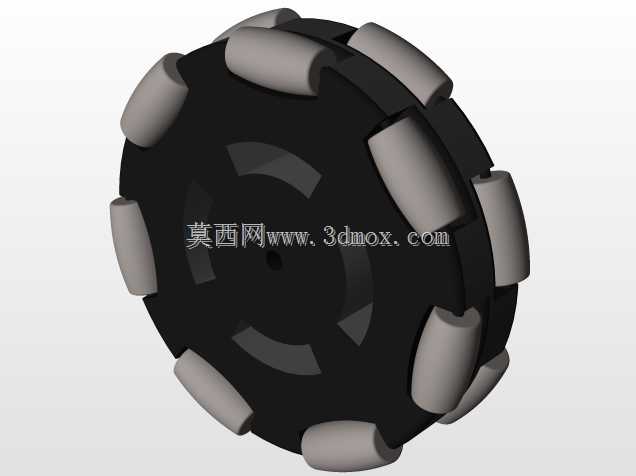

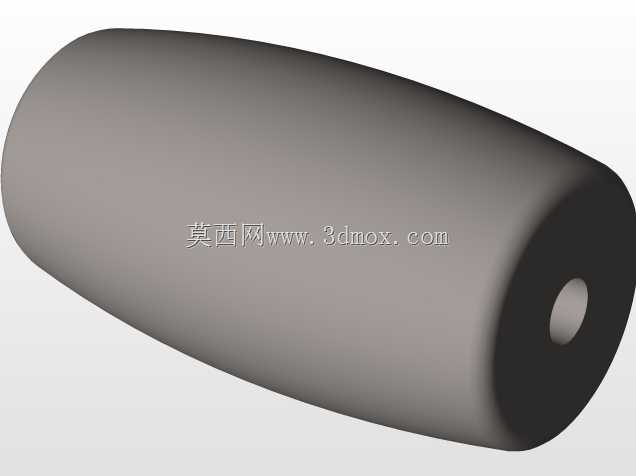

　　这类鼓形全轮常被用在带式输送机、辊道输送线的从动支撑段，也会出现在小型物料转运设备、轻工包装生产线的导向支撑位置，和常规直圆柱辊轮不同，鼓形的外轮廓设计能自动修正输送带运行过程中的跑偏问题，当带面受物料偏载出现横向偏移时，鼓面的锥度效应会产生向中线的回正力矩，不需要额外加装纠偏挡边就能维持带面居中运行，降低带边磨损的概率。从结构上看，该零件为一体式回转体结构，外圆面做了连续的中凸弧面过渡，两端轴颈位置保留了统一的同轴安装基准，中心的通孔用于穿装固定芯轴，芯轴和轮体之间可根据载荷需求选配滑动轴承或者深沟球轴承，满足不同转速下的转动要求。设计过程中首先要确定的是鼓面的曲率参数，曲率过小起不到纠偏效果，曲率过大则会导致带面接触应力集中，

　　加速带面中部磨损，通常会根据配套输送带的宽度、额定运行速度、单位长度载荷来计算最优的鼓形量，常规轻工输送场景下，鼓面相对于直圆柱面的凸起量会控制在带面宽度的千分之二到千分之五区间，既能保证足够的回正力，又不会让带面出现过度的弯折疲劳。安装边界方面，轮体两端的轴段直径要和安装座的轴承位尺寸严格匹配，同轴度公差需要控制在IT7级以内，避免转动过程中出现径向跳动，导致输送面出现颠簸、物料滑落的问题；轮体的总长度要比配套带宽宽出四十到六十毫米，给带面的小幅横向窜动预留足够余量，防止带面从辊轮边缘脱出。实际使用场景中，这类全轮不需要额外传递动力，仅作为从动支撑件承载输送带及上方物料的重量，因此外圆面的粗糙度不需要过高，

　　车削加工后做简单的去毛刺处理即可，若应用在食品、医药类有洁净要求的输送线，还可以在外圆面包覆聚氨酯或者硅胶层，既能增大和带面的摩擦力，避免打滑，也能满足耐腐蚀、易清洁的使用要求。建模过程中优先采用回转特征构建主体轮廓，先绘制过中心轴线的截面草图，将外轮廓的鼓形弧线、两端轴颈的台阶、中心通孔的轮廓一次性绘制完成，通过360度回转生成基础实体，之后再对两端的棱角做倒钝处理，避免安装过程中划伤操作人员或者输送带。需要注意的是，鼓面的轮廓线要保证G1连续，不能出现折线拐点，否则转动过程中会出现周期性的带面跳动，影响输送稳定性；中心通孔的轴线要和外圆面的回转轴线完全重合，若存在偏心问题，高速转动时会产生明显的振动，

　　连带整个输送机架出现共振异响，缩短配套轴承的使用寿命。在和安装架配合时，两端的安装座通常会设计成长条可调孔位，方便调整辊轮的轴线和输送带运行方向的垂直度，进一步辅助纠偏，安装时要保证同一组支撑辊轮的上母线处于同一水平面，高度差控制在0.5毫米以内，避免物料在输送过程中出现偏移、打滑。这类结构相比带挡边的纠偏辊，结构更简单，没有额外的突出部件，不容易卡滞物料，维护成本更低，尤其适合输送散料、小型包装箱的连续生产线，在中小型自动化输送设备中的应用占比逐年提升。
