语音感知交互立式服务机器人结构设计

　　这款立式语音交互机器人的结构设计，首先要匹配商用服务场景的安装与使用边界，从工程图的尺寸标注来看，底座安装面的长宽尺寸控制在134mm、100mm量级，整机竖直方向的总高度控制在200mm出头的范围，属于桌面级小型服务终端的尺寸范畴，不会占用过多台面空间，适配银行网点导览台、政务服务窗口桌面、智能家居中控台面、零售门店收银侧台等多种摆放场景，安装时不需要额外做预埋固定，依靠底座自身配重即可保持稳定，底座边缘做了R5的圆角过渡，避免日常挪动、人员触碰时产生磕碰划伤。

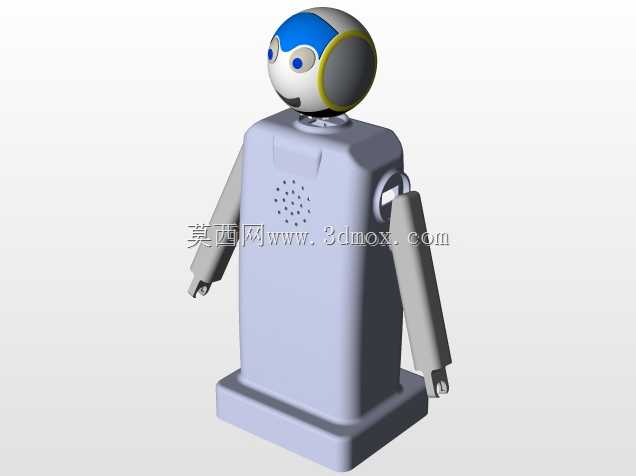

　　从功能实现的结构逻辑来看，整机采用三段式分层布局，最下方的底座段主要容纳电源模块、主控电路板以及配重块，底座上的安装孔位按照标准PCB安装孔距设计，预留了走线槽位，方便内部线束从底座中心向上贯通到中壳段，避免线束外露影响外观同时减少线束被拉扯损坏的风险。中间的立柱段是整机的支撑主体，内部预留了麦克风阵列的安装腔位，按照语音拾音的波束成形要求，麦克风的安装位置距离底座安装面的高度经过测算，刚好处于成年人站立或坐姿状态下的口部高度区间，能有效降低桌面反射声波的干扰，提升语音识别的准确率，立柱段的壁厚按照常用ABS注塑件的工艺要求设计，均匀控制在2mm左右，既保证壳体结构强度，又能控制注塑成型时的缩痕风险，立柱与底座、上盖的连接采用卡扣加定位柱的组合方式，不需要额外打螺丝，方便后期装配与内部元器件检修。

　　最上方的头部段是感知交互的核心区域，工程图中预留的多个安装位分别对应状态指示灯、拾音咪头、功能按键的安装，头部的外形做了内凹的造型设计，一方面让拾音咪头的收音方向更集中指向交互者方向，另一方面内凹结构可以在头部顶面形成自然的防护边，避免日常放置物品时刮花顶面的功能区域，头部与立柱的连接采用旋转限位结构，可以支持小角度的水平方向转动调整，方便根据实际摆放位置调整拾音与指示方向，不需要挪动整机底座。

　　从设计思路的落地性来看，整机所有外形的圆角、拔模角度都按照注塑生产的工艺要求做了同步设计，不存在倒扣结构需要额外做滑块抽芯的部位，能有效降低模具开发成本，适合小批量量产落地。结构设计时同步考虑了内部元器件的散热需求，在底座侧面、立柱背面预留了隐蔽的通风栅格位置，栅格的开孔尺寸控制在3mm以内，既保证空气流通带走主控板工作产生的热量，又能防止异物掉入壳体内部损坏电路。整机的外表面没有突出的尖锐结构，所有外露的棱边都做了至少R2的圆角处理，符合民用电子设备的安全设计规范，适合在有人员频繁流动的公共场景使用。

　　在实际用途层面，这款结构可以承载语音唤醒、语音指令识别、状态反馈、近场交互等核心功能，不需要配套复杂的机械运动结构，依靠稳定的拾音与反馈能力完成语音控制入口的作用，既可以作为独立的智能语音中控终端，对接智能家居、办公设备的控制系统，也可以作为大型服务机器人的交互终端模块，嵌入到更大的设备本体上使用，结构的通用性较强，只需要调整头部内部的元器件安装位，就可以适配不同方案的麦克风板、主控板的安装需求，不需要大幅修改整体外形与尺寸边界。
