救援用三滑轮组拖拽牵引结构

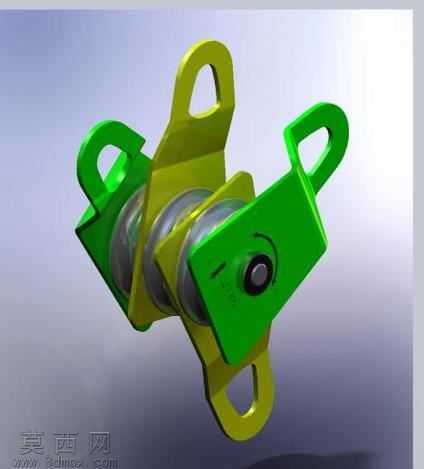

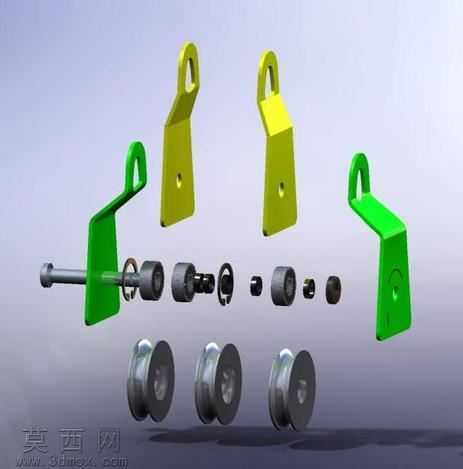

本模型为救援场景使用的三重滑轮拖拽牵引结构，采用三维建模软件完成全参数化设计，整体结构围绕救援拖拽的受力需求进行布局。建模过程中首先搭建整体装配骨架，确定上下挂架的安装基准与三个滑轮的同轴排布位置，外护架采用对称式框架结构，分别设置绿色外侧护板与红色内侧分隔板，通过侧边销轴完成三个滑轮的转动副约束，保证每个滑轮均可独立绕轴顺畅转动，避免绳索拖拽过程中出现卡滞、干涉问题。材质渲染阶段，外侧护架赋予高饱和度绿色硬质工程塑料材质，添加细微的磨砂质感与边缘倒角反光效果，模拟高强度救援护具的耐磨材质特性；内侧分隔板采用半透明红色工程塑料材质，调整透光率与折射参数，既清晰展示内部滑轮排布结构，又还原安全警示色的视觉效果；三个滑轮主体赋予抛光金属材质，添加金属表面的细微划痕与环境反射效果，模拟镀铬钢制滑轮的真实质感，销轴端部做金属哑光处理，区分不同金属部件的加工工艺差异。结构设计上，顶部设置一体化吊装挂耳，挂耳处开设贯通吊装孔，可快速连接救援吊具、牵引绳索，三个滑轮呈等距平行排布，内侧分隔板精准分隔每个滑轮的绳索走位空间，避免多股绳索在受力过程中出现缠绕、跳槽问题，外侧护板完全包裹滑轮侧边，既可以阻挡外界杂物进入滑轮转动间隙，也能在救援作业中避免绳索滑脱引发安全隐患。整体建模过程严格遵循机械装配的公差配合要求，销轴与护架安装孔采用间隙配合参数，滑轮与销轴之间添加转动约束，可在软件中模拟滑轮转动、绳索牵引的动态效果，所有部件均做圆角过渡处理，去除尖锐棱角，符合救援工具的安全设计要求，渲染阶段采用柔和的工作室环境光，多角度打光突出部件的材质层次与结构轮廓，清晰展示滑轮组的装配关系与细节特征。
