V型多缸发动机曲柄活塞连杆组结构设计

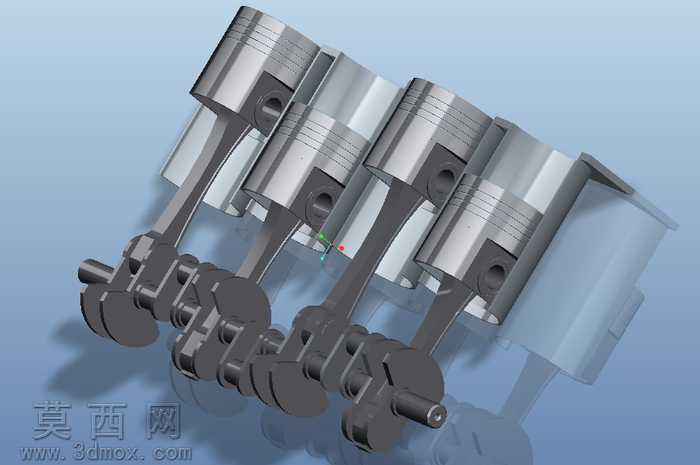

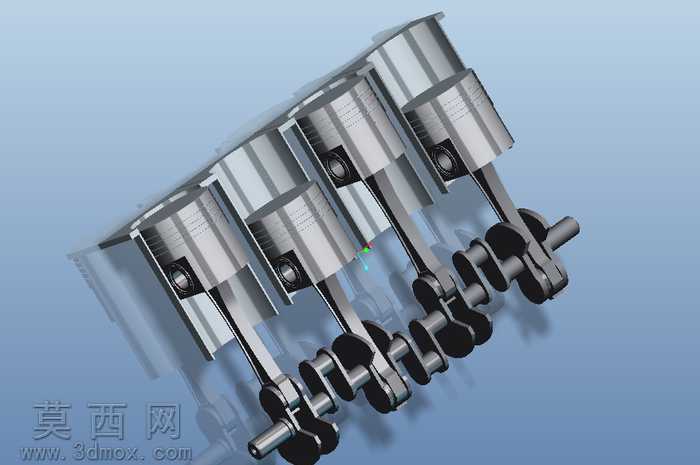

本作品为V型排布多缸内燃机核心曲柄连杆机构三维建模成果，建模过程严格遵循内燃机动力传递逻辑，以Pro/Engineer Wildfire平台完成全参数化特征构建，完整还原直列错缸V型布局的活塞、连杆、曲轴组件的装配关系。建模阶段首先完成曲轴主体的参数化绘制，依据V8、V12机型的缸心距、曲柄销夹角参数，逐段构建主轴颈、曲柄臂、平衡重、曲柄销的实体特征，对曲轴油道孔、圆角过渡等细节做了简化但保留核心装配定位结构，确保各曲柄销的相位角符合V型发动机的点火间隔角设计要求，平衡重的轮廓按照往复惯性力平衡逻辑做了配重造型还原。随后完成活塞组件建模，包含活塞本体、活塞销、活塞环槽的结构特征，活塞裙部的型线做了符合实际工况的微凸造型简化，活塞销座的加强筋结构完整保留，确保与连杆小头的装配对位准确。连杆部分采用分体式连杆结构建模，区分连杆杆身、连杆大头盖、连杆轴瓦定位槽、螺栓连接位的特征，杆身采用工字型截面的经典受力结构造型，还原连杆大小头的过渡圆弧设计，避免应力集中的结构特征在模型中清晰体现。装配阶段采用自底向上的装配逻辑，先将单个活塞与连杆小头通过活塞销完成子装配，再按照V型缸体的排布角度，将各缸连杆大头依次对应装配到曲轴的各档曲柄销上，严格控制各缸活塞的上止点相位差，确保曲轴转动时各活塞的往复运动轨迹符合V型发动机的运动规律。渲染阶段采用金属材质赋予各部件，曲轴、连杆采用锻钢质感的哑光金属材质，活塞采用铸铝的浅银灰金属质感，背景采用渐变浅蓝突出主体结构，通过光影调整清晰展现各部件的装配层级与空间位置关系，完整呈现V型多缸发动机核心动力转换机构的结构形态，直观展示曲柄连杆机构将活塞往复直线运动转换为曲轴旋转运动的机械原理，模型各部件无干涉，装配约束完整，可用于发动机结构原理展示、运动仿真基础模型使用。
