汽车涡轮增压器精细三维结构设计

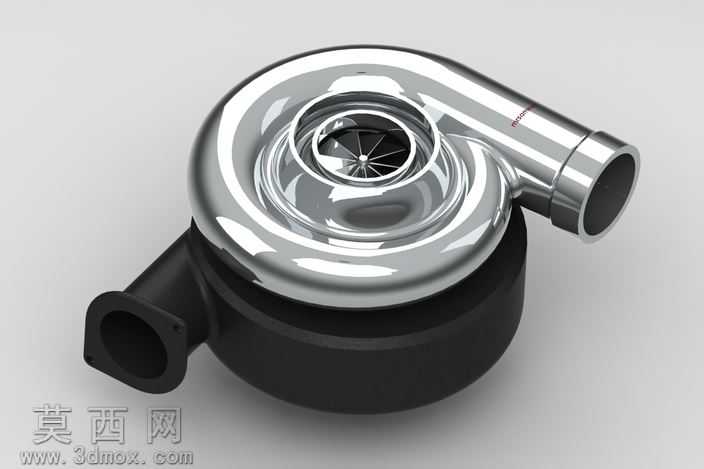

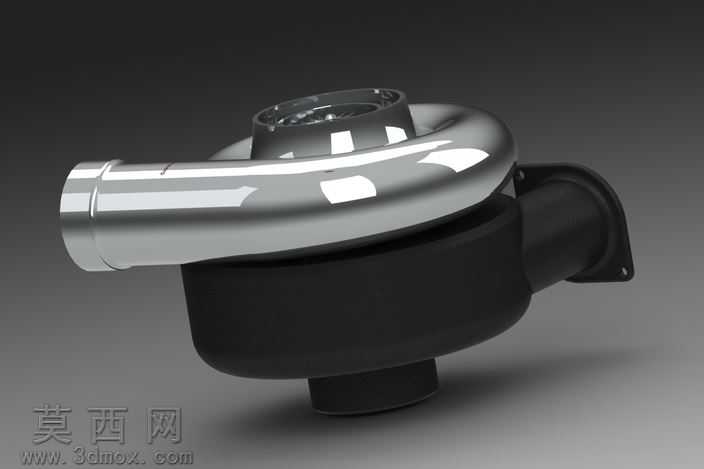

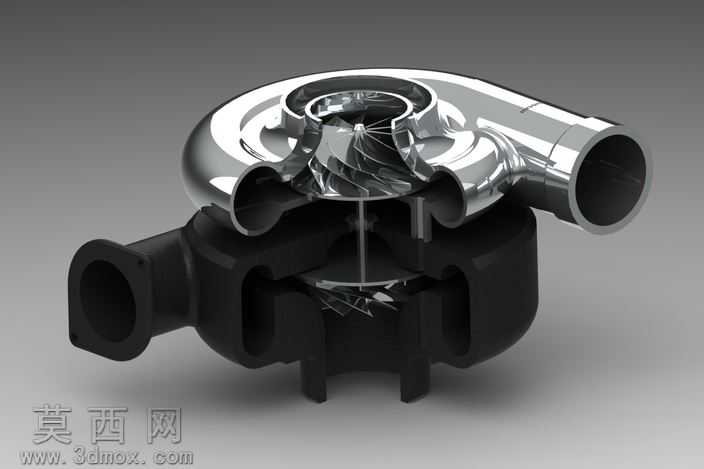

本作品为汽车涡轮增压器的高精度三维结构设计，建模过程中严格遵循车用涡轮增压器的真实工程结构比例，对核心组件进行了完整的拆分式建模，清晰呈现涡轮增压器的内部构造与装配逻辑。模型整体分为涡轮壳体、压缩机壳体、叶轮、轴与轴承四大核心模块，建模时首先对涡轮端的高温合金壳体进行曲面构建，精准还原壳体的涡旋流道弧度与进出口法兰的安装结构，保证气流路径的几何形态与真实产品一致；压缩机端壳体采用亮面金属材质渲染，还原铝合金压壳的光洁质感，与涡轮端的耐高温铸铁材质形成明确的视觉区分。叶轮部分分别构建了涡轮端的高温废气驱动叶轮与压缩机端的空气压缩叶轮，每一片叶片的曲面弧度、扭转角度都经过参数化调整，还原真实叶轮的气动外形，同时对轴系与轴承组件进行了精细化建模，清晰展示浮动轴承、密封件、轴套的装配位置，直观呈现涡轮增压器的动力传递路径。渲染阶段采用剖视展示视角，将上下壳体做半拆分处理，既保留了涡轮增压器完整的外部轮廓形态，又能清晰展现内部的叶轮布局、轴系结构与流道走向，金属材质的反光参数经过反复调试，镀铬质感的压壳与哑光黑的涡轮壳体质感区分明确，叶片部分的金属切削纹理也做了细节还原。设计过程中参考了多款量产车用涡轮增压器的结构参数，兼顾了v8、v12等不同排量引擎适配的增压器结构共性，模型可用于汽车动力系统教学、增压器结构原理演示、相关配件设计参考等场景，各部件独立建模的结构也支持后续的参数修改与结构优化，能够直观展现涡轮增压器利用废气能量驱动叶轮压缩进气、提升引擎进气效率的核心工作原理，帮助使用者快速理解涡轮增压器的机械构造与运行逻辑。
