W型十六缸发动机曲柄连杆结构渲染作品

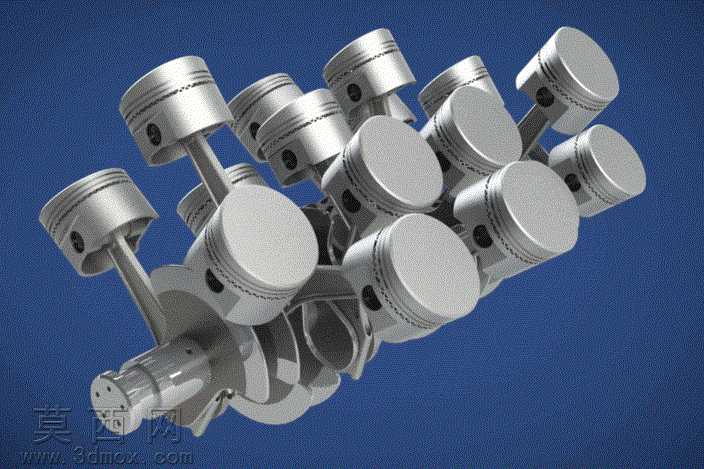

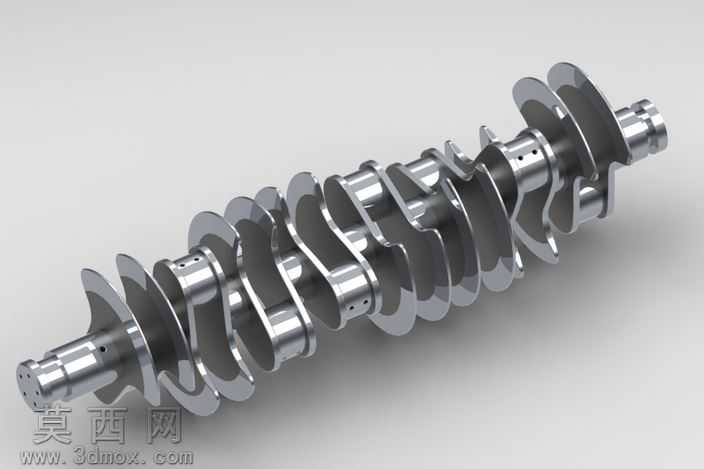

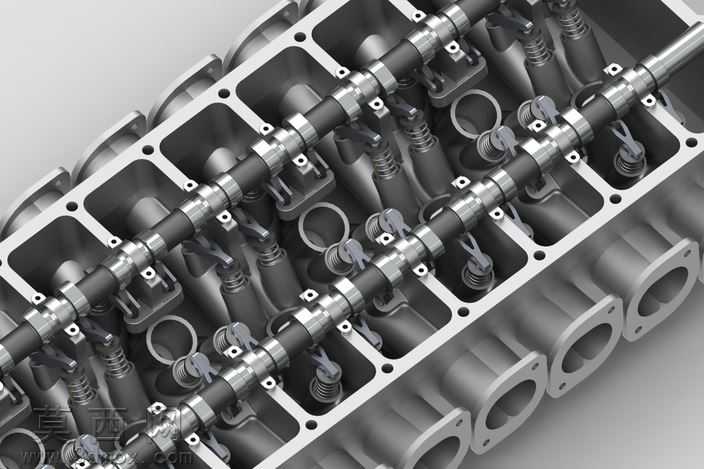

本作品为W型十六缸发动机的三维建模渲染成果，建模阶段围绕W16发动机特有的四列四缸W型布局逻辑展开，首先完成核心曲轴部件的参数化建模，依据多缸发动机的点火顺序与动平衡要求，精准绘制每一段曲柄销、主轴颈的曲面结构，确保各曲柄夹角匹配W16发动机的做功间隔角设计，避免后续装配出现相位偏差。活塞部件建模还原了真实内燃机活塞的结构细节，包括活塞顶的燃烧室凹坑、活塞环槽的分层结构、活塞销座的加强筋造型，每一处尺寸都参考高性能大排量发动机的设计规范，保证活塞与连杆、气缸的装配间隙符合工程逻辑。连杆部件建模区分了连杆大头、杆身、小头的结构差异，杆身采用轻量化的工字型截面设计，大头的分体式结构、连杆螺栓的安装位都做了精细化还原，确保与曲轴曲柄销、活塞销的装配关系完全准确。整体装配阶段严格遵循W16发动机的排布逻辑，四列气缸以W型夹角分布于曲轴两侧，每一组活塞连杆组件都对应曲轴上的专属曲柄销位置，通过同轴约束、角度约束完成整体装配，还原了W16发动机结构紧凑、动力输出密度高的特点。材质与渲染阶段，为曲轴、活塞、连杆等金属部件赋予了磨砂铝合金与精磨钢材的材质属性，调整金属粗糙度、反射率参数模拟真实机加工金属的质感，背景采用深邃的藏蓝色渐变，通过三点布光方案突出部件的结构层次，让活塞顶部的细节、曲轴的曲面过渡、连杆的加强筋结构都清晰呈现，既展现了机械结构的工业美感，也清晰呈现了W16发动机核心曲柄连杆机构的布局逻辑，可作为内燃机结构学习、动力装置方案展示的可视化参考素材。
