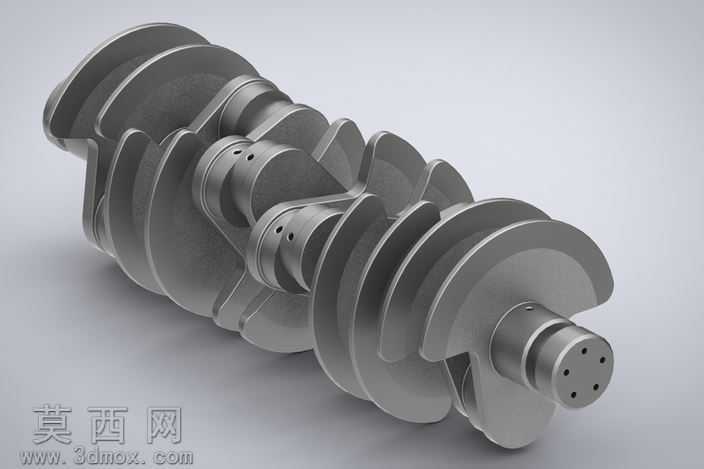

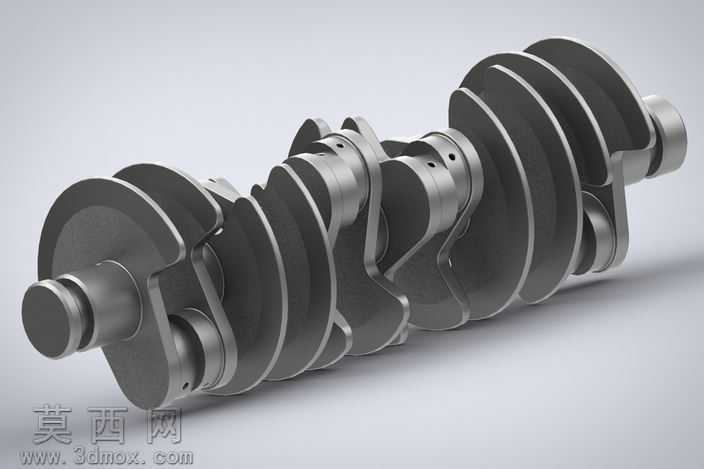

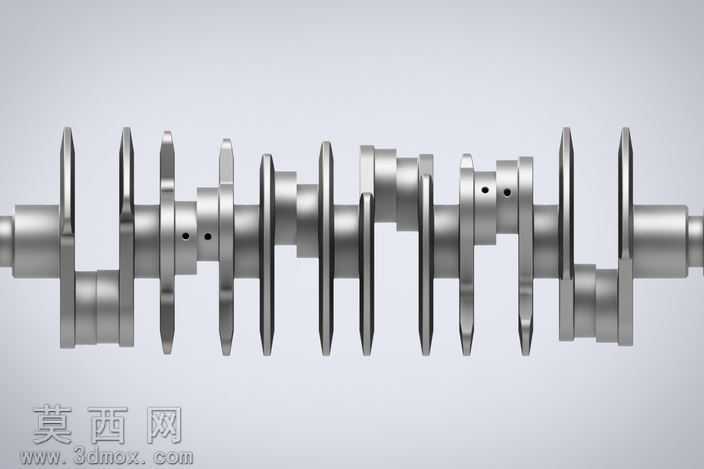

大众W12引擎高精度曲轴结构设计

本模型针对大众W12型发动机的核心部件曲轴开展参数化三维建模设计，建模过程严格遵循W12引擎72度VR角、15度夹角的实际结构参数，还原真实曲轴的空间布局特征。建模阶段首先梳理W12发动机12个气缸的排布逻辑，确定各主轴颈、连杆轴颈的相对位置与偏移角度，通过草图绘制确定各轴段的直径、长度基准，利用旋转特征生成曲轴的基础轴体结构，再针对曲柄臂、平衡重的异形轮廓进行多截面放样与布尔运算，精准还原平衡重的曲面造型与减重结构。针对曲轴上的润滑油道孔，采用拉伸切除与孔特征结合的方式，按照实际油路走向完成斜向油道的建模，保证油道的连通性与位置精度，同时对曲轴销、轴颈过渡圆角等细节结构做精细化处理，避免应力集中区域的结构失真。材质设置阶段为模型赋予合金钢材质属性，调整金属材质的粗糙度、反射率参数，模拟锻钢曲轴经机加工后的金属质感，渲染阶段采用工作室级光照环境，通过多光源布光突出曲轴各轴段的轮廓层次与曲面光影变化，清晰展现曲柄臂的错落排布与整体结构的空间关系。设计过程中重点验证了15度夹角下各曲柄销的位置偏移量，确保曲轴的曲柄夹角符合W12发动机的点火顺序与动力输出逻辑，平衡重的造型与重量分布匹配12缸引擎的动平衡需求，整体模型完整还原了W12发动机曲轴的复杂空间结构，可用于发动机结构原理展示、零部件装配验证等场景。
