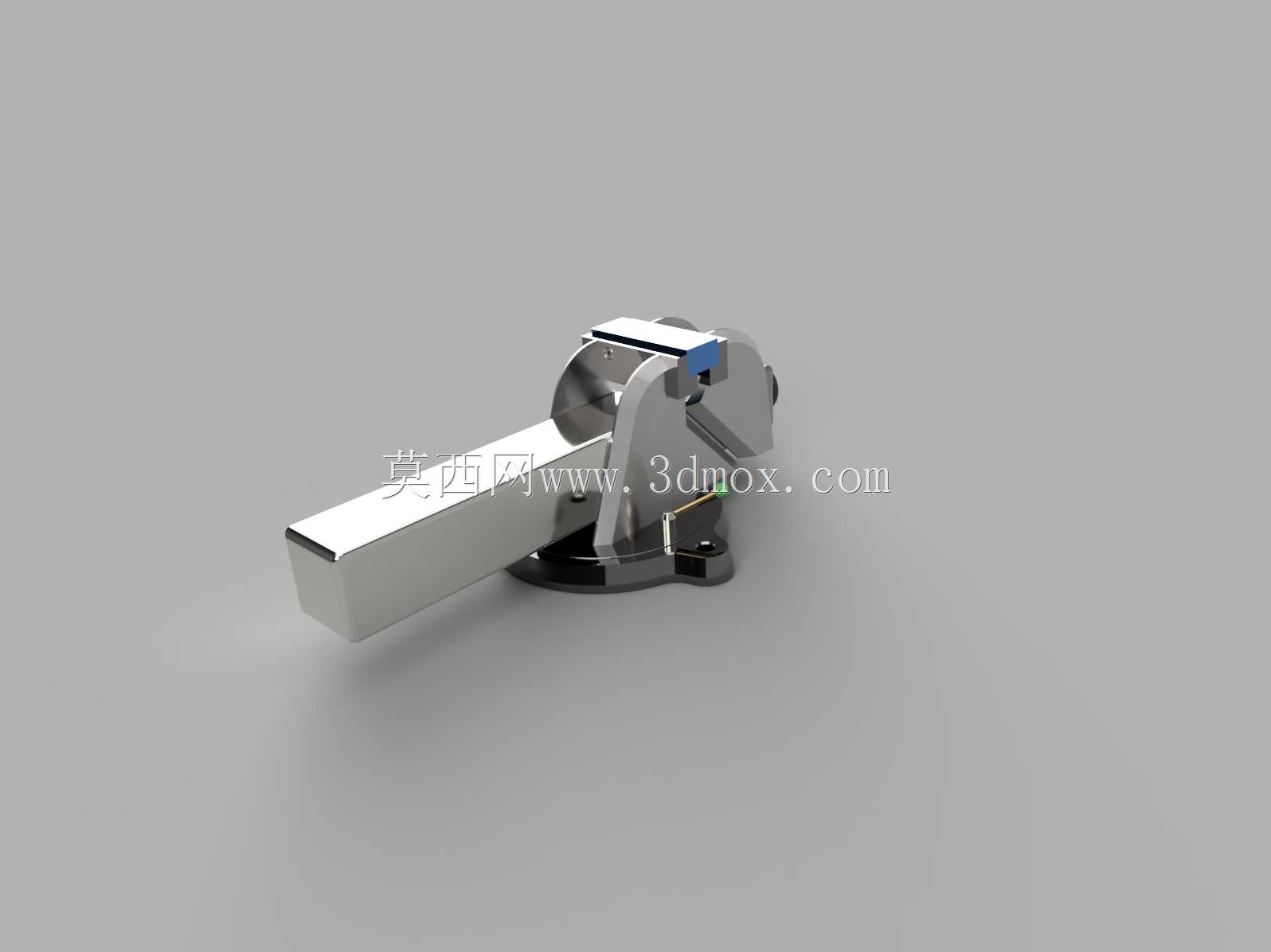

公制机用虎钳结构设计三维数模

　　在常规机加工工位的工装配置里，虎钳是铣削、磨削、钳工修配环节最基础的夹持单元，这套公制投影建模的虎钳结构，完全围绕车间实际装夹需求做结构还原，没有做多余的装饰性设计，所有配合面的尺寸边界都按照实际加工的公差逻辑做了对应设置。从安装边界来看，底座的安装孔位间距、钳身整体高度、固定钳身与活动钳身的开合行程，都匹配常规台式钻床、小型立式铣床的工作台T型槽间距，安装时不需要额外做转接板适配，直接通过T型螺栓就能完成工位固定，钳口的高度设置也避开了常规加工时刀具的下探干涉区间，装夹工件后刀具走刀不会碰到钳口边缘。

　　这套结构的核心受力逻辑做了强化设计，活动钳身的导轨配合面采用了加长导向结构，相比普通轻型台钳，导向长度增加了近三分之一，夹紧时活动钳身不会出现翘头偏摆，即使夹持不规则毛坯件，单侧受力的情况下钳口也能保持平行贴合，不会出现工件夹偏飞出的风险。丝杠传动副采用了梯形螺纹设计，具备自锁特性，夹紧后不会因为加工振动出现丝杠回退松夹的情况，丝杠两端的支撑座做了加厚处理，承受大夹紧力时不会出现支撑座开裂变形，钳口板采用了可更换设计，磨损后只需要拆卸两个固定螺栓就能更换新钳口，不需要整体更换钳身，降低了长期使用的维护成本。

　　从实际应用场景出发，这套结构不仅能满足常规的金属件装夹，配合软钳口更换后也能夹持非金属件、已加工面的精密零件，不会夹伤工件表面。建模时所有的测量尺寸都可以直接提取用于加工下料，不需要再重新测绘换算公制尺寸，每个零件的配合公差都按照实际装配要求做了预留，比如导轨面的间隙配合、丝杠螺母的传动间隙、钳口板的安装定位，都符合实际加工装配的工艺要求，不会出现建模尺寸和实际加工脱节的问题。

　　在结构细节上，固定钳身和底座的连接做了回转定位设计，可以根据加工需求调整钳身的回转角度，调整到位后通过两侧的锁紧螺栓就能完成固定，不需要重新拆卸安装虎钳就能完成斜向工件的装夹找正，节省了工位调整的辅助时间。钳身的排屑结构也做了对应设计，导轨面预留了排屑槽，加工产生的铁屑不会堆积在导轨配合面里，避免铁屑刮伤导轨面影响滑动精度，日常维护时只需要用毛刷清理排屑槽就能完成保养，不需要频繁拆解钳身清理内部积屑。

　　从受力承载来看，这套结构的整体刚性比普通民用台钳高很多，夹紧力可以满足重型铣削的装夹需求，即使承受较大的切削冲击载荷，钳身也不会出现变形移位，活动钳身的夹紧行程覆盖了常规加工件的尺寸范围，不需要额外加装加长钳口就能完成大部分零件的装夹。建模过程中所有的装配关系都按照实际装配顺序做了约束，活动部件的运动行程没有干涉，丝杠转动带动活动钳身移动的过程顺滑无卡滞，完全还原了真实虎钳的运动逻辑，不管是做工装方案选型参考，还是做结构改进设计，都可以直接提取相关结构尺寸做二次优化，不需要从零开始测绘建模，能大幅缩短工装设计的前期准备时间。
