钻床配套虎钳夹紧台结构设计

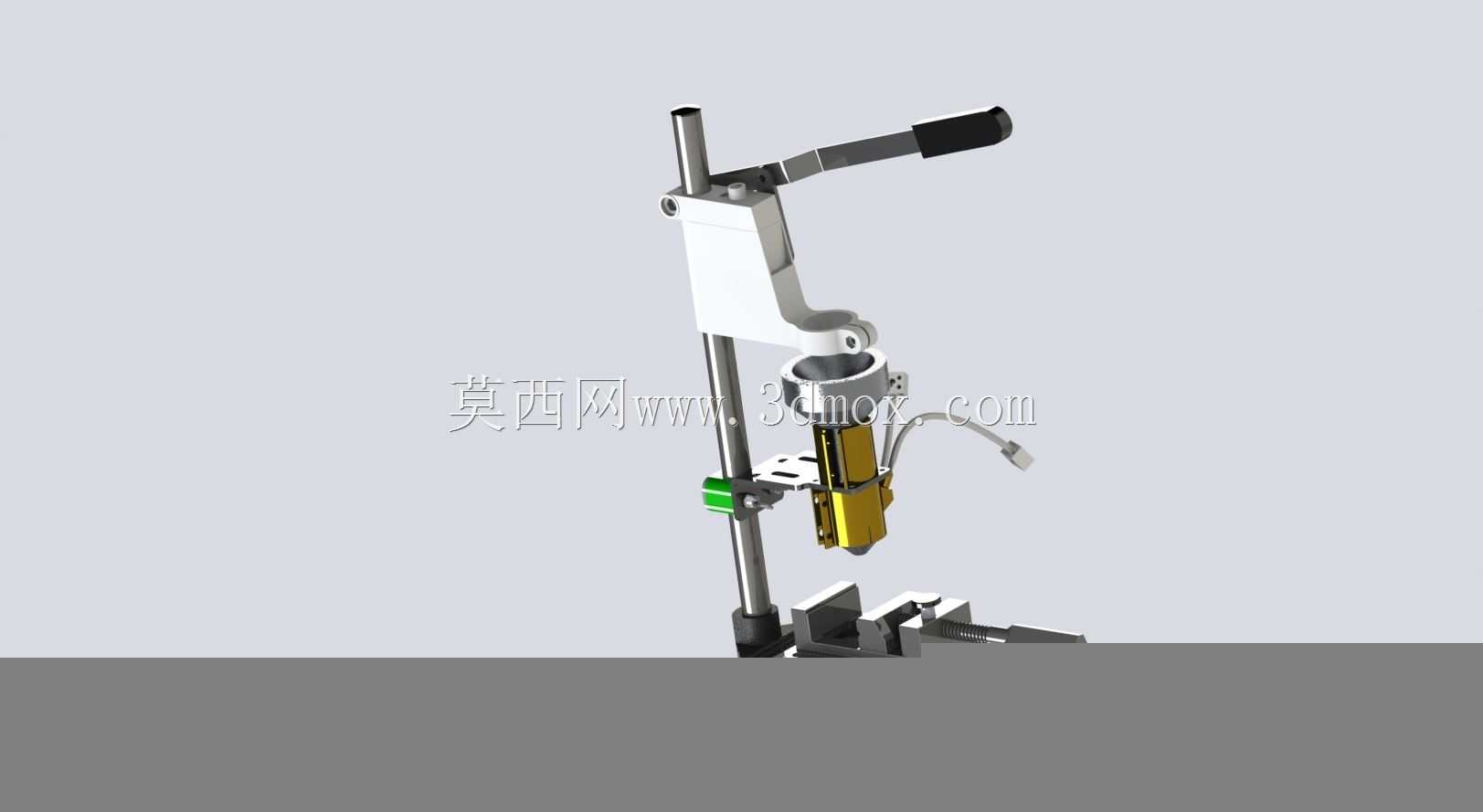

　　在钻削加工场景中，工件的可靠装夹是保障孔位精度、规避加工振颤、避免工件飞出风险的核心前提，这款钻床虎钳夹紧台正是针对台式钻床、小型立式钻床的小件加工需求开发的专用装夹结构。日常车间里做小型板件、轴类零件、异形冲压件的钻孔、扩孔、铰孔作业时，普通台虎钳往往存在安装适配性差、夹持高度与钻床主轴行程不匹配、操作手柄干涉钻床进给路径的问题，这款夹紧台在设计阶段就充分考虑了钻床工作台的安装边界，底座预留了适配标准T型槽的安装孔位，可直接固定在多数台式钻床的矩形工作台上，无需额外制作过渡转接板，安装后夹持中心高度与常规台钻的主轴下行行程完全匹配，不会出现钻头行程不足无法钻透工件，或是夹持位置过低导致钻夹头碰撞钳体的问题。

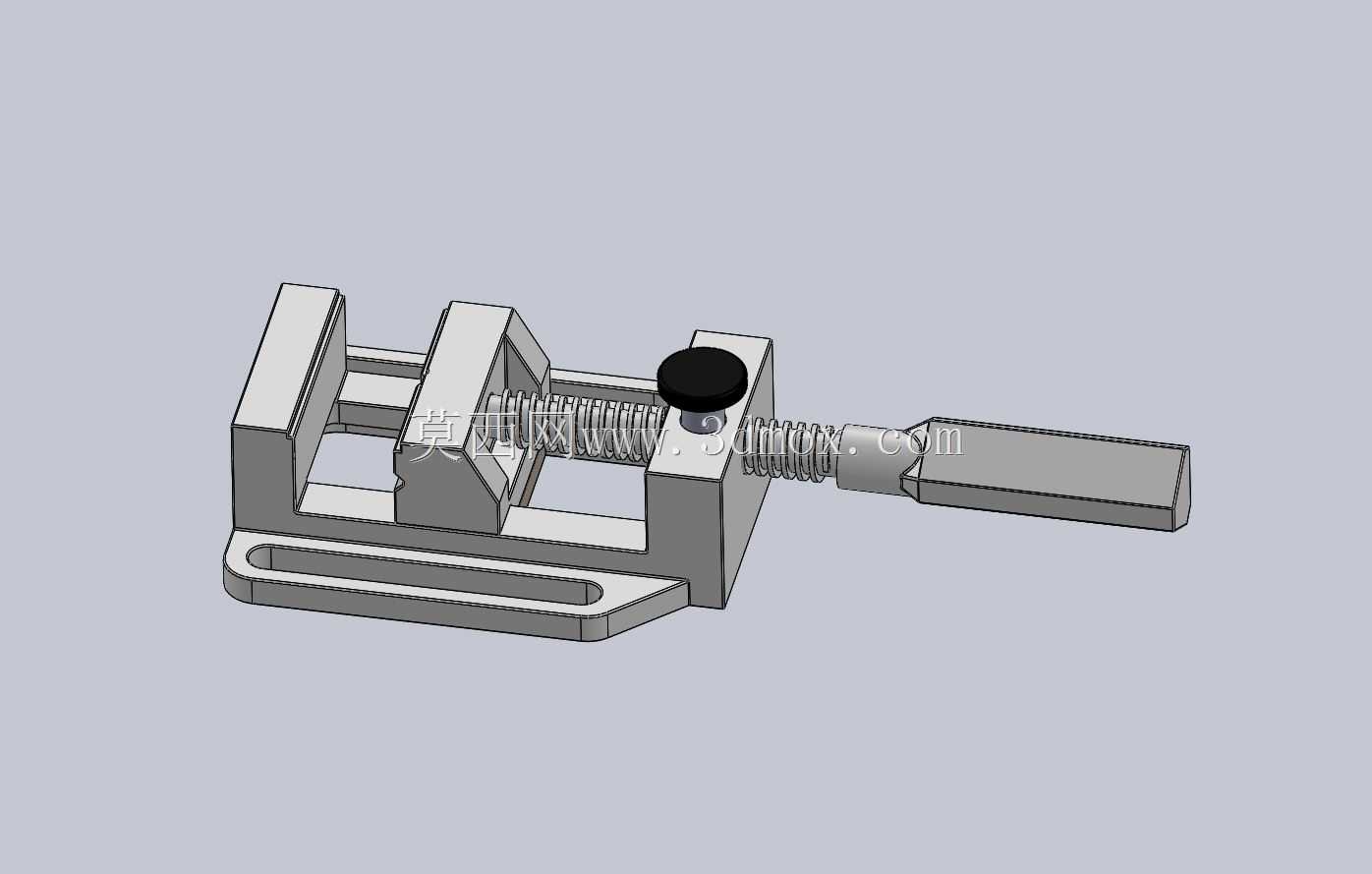

　　从功能结构来看，这款夹紧台采用手动螺旋夹紧的经典传动结构，配合加长操作手柄，操作人员在钻床侧面即可完成工件的夹紧与松脱操作，无需将手伸入主轴下方的危险区域，操作力臂经过优化，夹持普通钢件时仅需施加常规手部力量即可达到足够的夹紧力，足以抵抗钻削过程中钻头产生的轴向力与切向扭矩，不会出现工件移位导致孔位超差的情况。钳口部分做了可更换式设计，平钳口可适配规则方形、矩形工件的装夹，更换V型钳口块后即可夹持圆轴类零件，满足不同类型工件的钻削装夹需求，钳口的夹持面做了细密的防滑齿纹，同时控制齿纹深度，既保证夹持摩擦力，又不会在工件表面留下过深的夹痕，适配后续有表面处理要求的工件加工。

　　设计过程中重点做了运动干涉校验，整个夹紧机构的活动部件全部布置在钳体的侧后方，当钻床主轴带动钻头下行至最大行程位置时，所有运动部件都不会与钻床的主轴套筒、钻夹头、刀具发生碰撞，操作人员扳动手柄完成夹紧动作时，手柄的运动轨迹也完全避开钻床的立柱与进给操作手柄，操作空间充足，不会出现操作卡滞的问题。整体结构采用模块化拆分设计，丝杆、螺母、钳身、活动钳口、固定钳口都为独立可拆分部件，日常维护时可快速拆解清理钻削产生的铁屑，丝杆部位预留了润滑注油通道，定期加注润滑脂即可保证夹紧动作顺畅，长期使用出现磨损后，可单独更换螺母、丝杆等易损件，无需整体更换钳体，降低车间的工装维护成本。

　　从安装尺寸边界来看，钳身的整体宽度控制在小型台钻工作台的有效安装范围内，底座的安装孔间距适配市面上多数16mm、20mm规格台式钻床的T型槽间距，夹持行程覆盖了日常加工中80%以上小型零件的尺寸需求，既不会因为钳体过大占用过多工作台空间，导致无法同时放置其他辅助工装，也不会因为夹持行程不足无法适配常规尺寸的工件。钳身的主体结构采用高刚性的铸铁材质构型，在建模阶段就对受力集中的钳口根部、丝杆安装座位置做了加强筋设计，夹紧状态下钳身的形变量控制在极小范围内，即使是大进给量的钻削作业，钳口也不会出现张口变形，保障孔位的位置精度。同时整个夹紧台的高度经过反复校核，安装后工件的待加工面刚好处于钻床主轴的最佳切削转速区间，操作人员无需额外垫高工件即可完成加工，减少了辅助工装的使用，提升单件加工的装夹效率。

　　在实际生产场景中，这类夹紧台不仅可用于钻床工序，在小型铣床、砂轮机去毛刺、小型攻丝机作业场景下也可作为通用装夹工装使用，只要工作台的T型槽尺寸匹配，即可快速安装固定，适配多工序的小件装夹需求。建模过程中对所有配合面都做了公差适配，丝杆与螺母的配合间隙控制在合理范围，既保证夹紧动作灵活无卡滞，又不会出现间隙过大导致的夹持精度下降问题，活动钳口的导向轨道做了加长设计，夹紧过程中活动钳口不会出现翘头、偏斜的情况，保证钳口上下位置的夹持力均匀，避免工件装夹倾斜导致钻孔出现偏斜。
