Maxon集成编码器直流减速电机结构设计

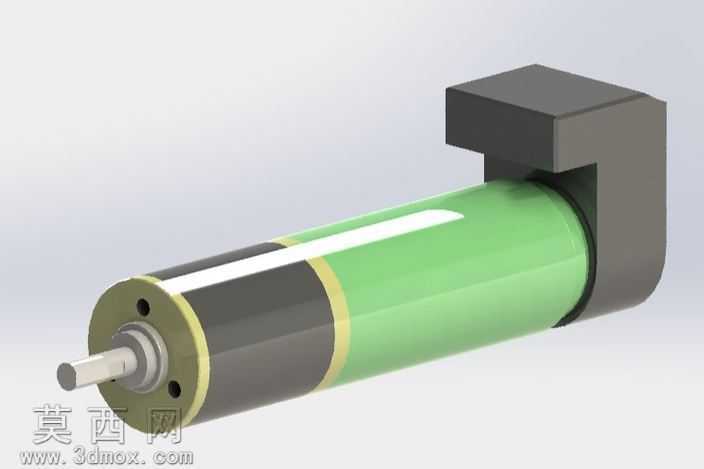

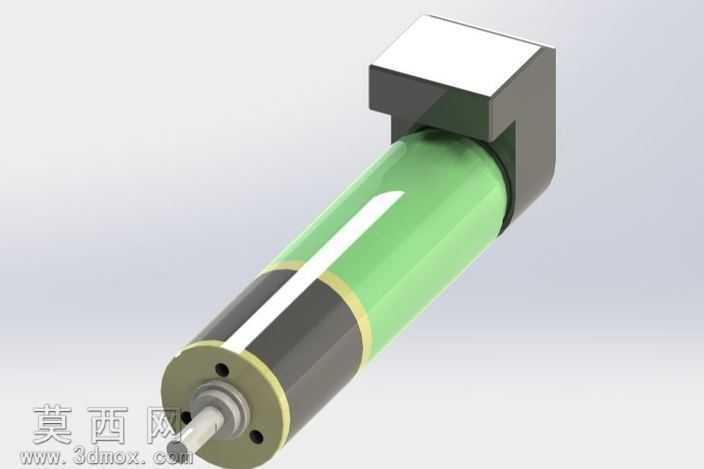

本模型为集成编码器与减速器的Maxon直流驱动单元，采用三维建模软件完成全参数化结构设计，建模过程严格遵循实物测绘尺寸与产品官方参数规范，完整还原了驱动单元的装配层级与细节特征。模型主体分为直流电机本体、行星减速模块、后置编码器单元、L型安装支架四个核心部分，建模时对电机外壳的圆柱曲面、端盖安装孔位、输出轴的轴肩与键槽特征做了精准还原，减速模块的齿轮啮合间隙、壳体配合公差均按照微型减速单元的常规设计标准设定，编码器部分的壳体轮廓、接线端结构也做了写实处理。渲染阶段采用金属与工程塑料结合的材质方案，电机主体外壳赋予哑光深灰金属材质，还原机加工铝合金的表面质感，减速段与编码器外壳采用亮面绿色工程塑料材质，搭配浅金色的密封环装饰条区分不同装配段，输出轴采用抛光不锈钢材质，安装支架赋予磨砂黑金属质感，通过环境光遮蔽与漫反射参数调整，清晰呈现各部件的装配边界与结构层次。设计思路围绕机器人竞赛场景的小型驱动需求展开，针对22mm直径、6W功率的微型驱动单元特性，将直流电机、减速机构、编码器做同轴集成设计，搭配L型侧装支架简化安装流程，14:1的减速比设定可将电机高转速低扭矩的输出特性转换为低转速高扭矩的驱动输出，适配小型移动机器人、机械关节的驱动需求；编码器部分采用双通道100线计数设计，可精准反馈输出轴转速与转角信息，为闭环控制提供硬件基础。建模过程中对各部件的装配干涉做了逐一排查，确保电机轴与减速齿轮、编码器码盘的同轴度符合设计要求，所有配合面均预留合理的装配间隙，既还原了实物的结构合理性，也为后续的工程出图、运动仿真提供了准确的模型基础，可直接用于机器人方案设计的装配验证、驱动选型参考以及相关教学演示场景。
