ABB CP635工业触控操作面板三维模型

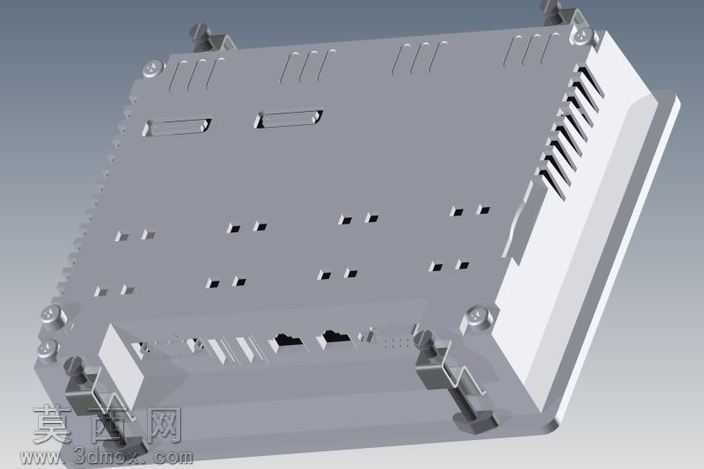

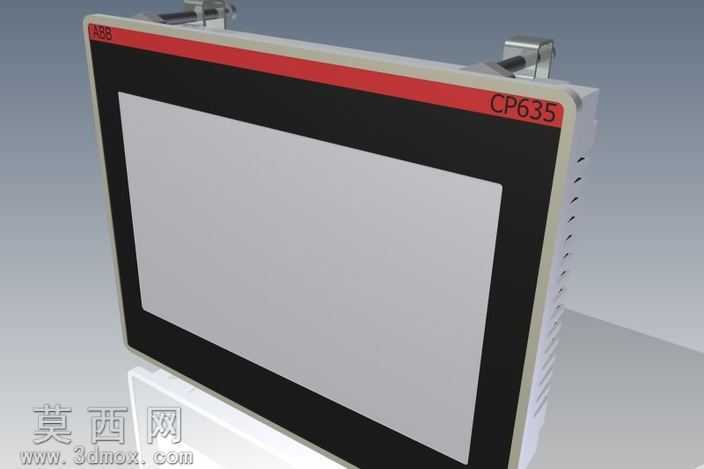

本模型为ABB CP635系列工业触控操作面板的三维数字化建模成果，建模过程严格参考官方公开的产品外观参数与结构特征，还原工业级人机交互终端的真实形态。建模阶段首先依据产品7英寸显示区域的尺寸基准，搭建整体外框的比例框架，精准还原面板正面红黑撞色的品牌识别设计，顶部红色装饰条上的CP635标识、左上角ABB品牌标识均通过纹理映射实现清晰呈现，屏幕区域采用哑光黑边框包裹的结构，还原真实产品的窄边框视觉效果。模型侧面细致还原了工业面板的散热格栅结构，每一处散热槽的间距、深度都参照实物比例建模，顶部的安装固定卡扣结构也完整复刻，还原产品用于电控柜嵌入式安装的结构特征。材质渲染环节，屏幕区域采用半哑光的玻璃材质模拟触控屏的表面质感，边框部分采用磨砂阻燃工程塑料材质，还原工业设备外壳的细腻磨砂触感，顶部红色装饰条采用亮面耐候塑料材质，与黑色边框形成明确的材质区分，金属安装卡扣采用镀锌金属材质，呈现工业五金件的哑光金属光泽。设计过程中针对工业面板的装配逻辑做了结构还原，区分了前面板触控层、中框支撑结构、后壳散热腔体的层级关系，所有外观倒角都按照工业产品的安全倒角标准做了圆弧处理，避免尖锐棱角的建模误差。模型整体布线规整，曲面过渡顺滑，没有出现破面、重叠面等建模问题，可用于工业自动化场景的电控柜布局演示、人机交互工位的可视化仿真、工业产线的数字孪生场景搭建，也可作为工业HMI设备选型阶段的可视化参考素材，帮助设计人员直观评估该款操作面板在整体设备布局中的视觉占比与安装适配性。
