DIY数控等离子切割工作台结构设计

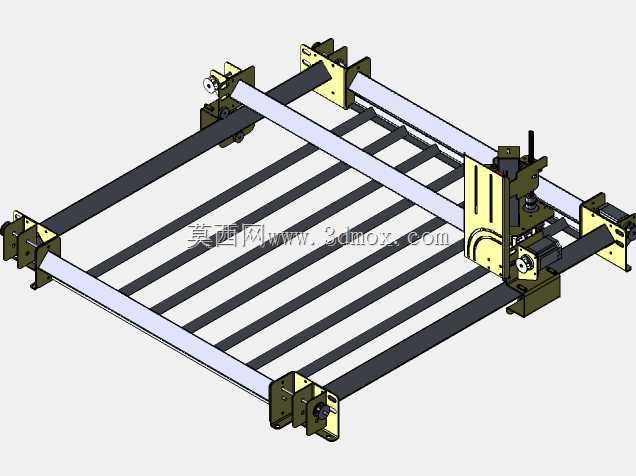

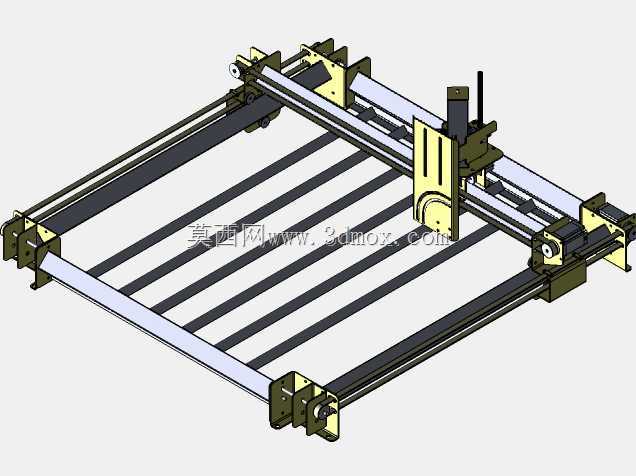

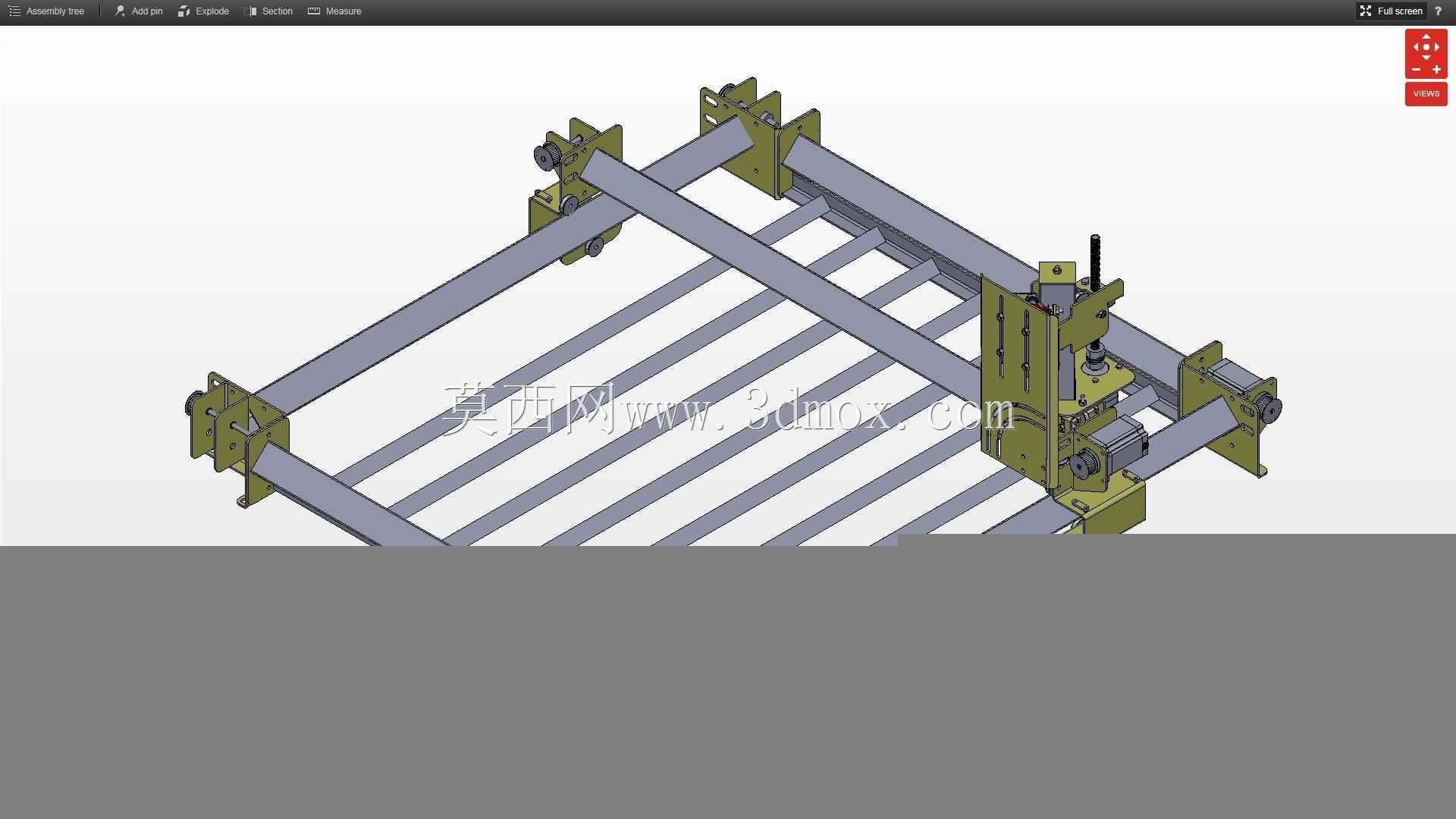

　　在小型金属加工场景中，等离子切割是薄板金属下料最常用的加工手段之一，传统手工等离子切割存在切割轨迹偏差大、切口垂直度差、重复定位精度不足的问题，很难满足小批量定制件、钣金维修件、非标结构件的加工精度要求，这款数控等离子工作台正是针对小型加工车间、个人金属加工工坊、设备维修站点的下料需求设计的专用承载与运动承载结构。从结构布局来看，该工作台采用双侧梁同步驱动的龙门式运动架构，两侧纵向导轨安装在台架两侧的纵向支撑梁上，横梁横跨在两侧纵向滑座之间，等离子割炬安装板固定在横梁的横向滑台上，通过纵向、横向两个方向的直线运动配合，实现平面内任意轨迹的切割走刀，这种布局相比单臂悬臂式切割台，拥有更好的结构刚性，运动过程中横梁形变更小，

　　高速走刀时的振动幅度更低，能有效减少切割面的波纹度，提升切口质量。台架主体采用标准型材拼接的栅格支撑结构，栅格条沿纵向等距排布，既能够承托待切割的金属板材，避免板材在切割过程中因自重产生下挠变形，又能让切割过程中产生的熔渣、高温废料直接从栅格间隙下落，避免熔渣堆积在支撑面上顶起板材，影响切割高度的一致性，栅格条采用可更换设计，长期使用被割炬损耗后可单独替换，无需整体更换台架，降低长期使用的维护成本。割炬安装部分设计了独立的高度调节安装板，能够适配不同功率、不同外形尺寸的等离子割炬安装，安装板上预留了多组安装孔位，既可以固定手动调节的割炬夹持机构，也可以加装自动弧压调高装置，在切割存在轻微起伏的板材时，

　　自动维持割嘴与板材表面的距离恒定，避免割嘴碰撞板材损坏，同时保证切割电弧长度稳定，让切口的割缝宽度保持一致，减少挂渣量。在安装边界设计上，两侧纵向支撑梁的底部预留了地脚安装孔，既可以直接放置在平整的车间地面上使用，也可以通过膨胀螺栓将台架整体固定在混凝土地基上，进一步提升设备运行时的稳定性，台架的整体宽度适配常见的1220mm宽度标准钣金板材，有效切割行程覆盖小型加工场景中绝大多数的板材下料尺寸，不需要对标准板材进行预先裁切就能直接上料加工。设计过程中充分考虑了自制加工的可行性，绝大多数结构件都可以通过常规的激光切割、钻孔、折弯工艺加工完成，配合标准的直线导轨、传动带、步进电机等标准化传动组件就能完成整机组装，

　　不需要使用高精度的大型加工设备，非常适合小型加工单位自行搭建改造。在实际使用场景中，该工作台既可以配合入门级等离子切割机完成薄钢板、铝板、不锈钢板的异形件下料，也可以用于小型金属构件的切割开孔作业，相比大型工业数控切割设备，整体占地面积更小，部署灵活，不需要专门的设备基础就能投入使用，对于加工批量不大、加工场地有限的加工场景来说，能够在控制投入成本的前提下，大幅提升等离子切割的加工精度与加工效率，降低手工切割的后续打磨工作量。台架的栅格支撑面距离地面留有足够的落渣空间，下方可以放置接渣盘收集切割产生的高温熔渣，避免熔渣直接接触地面引发地面损坏或者火灾隐患，提升作业过程的安全性。横梁的横向滑台采用轻量化设计，在保证结构强度的前提下尽可能降低运动部件的重量，减少传动系统的负载，提升横向运动的响应速度，在切割小半径圆弧、复杂异形轮廓时，运动跟随性更好，不会因为运动部件惯量过大出现轨迹过切、拐角失真的问题。两侧纵向传动机构采用对称布置的传动结构，保证横梁两端的运动同步性，避免横梁运动过程中出现卡滞、偏斜的问题，长期运行也不会出现导轨偏磨的情况，延长传动组件的使用寿命。割炬安装板的位置设计在横梁的中下部，尽可能降低割炬的安装重心，减少割炬在运动过程中的晃动，保证切割过程中割嘴的垂直度，避免出现切口斜度过大的问题。
