八方36V250W无刷直流轮毂电机结构

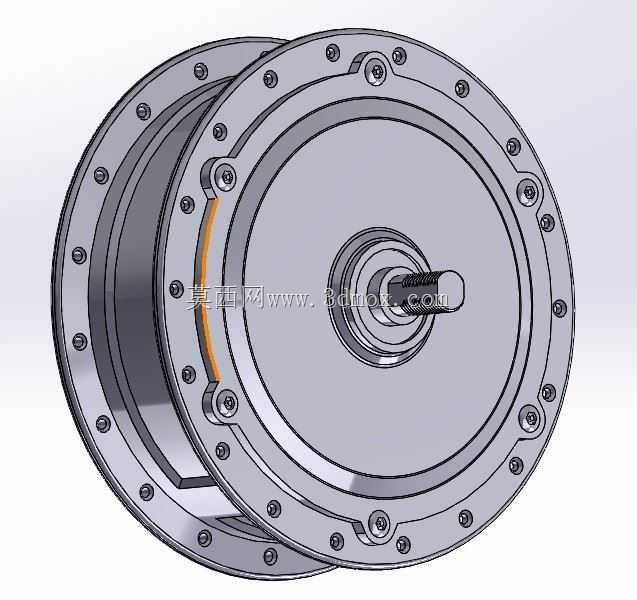

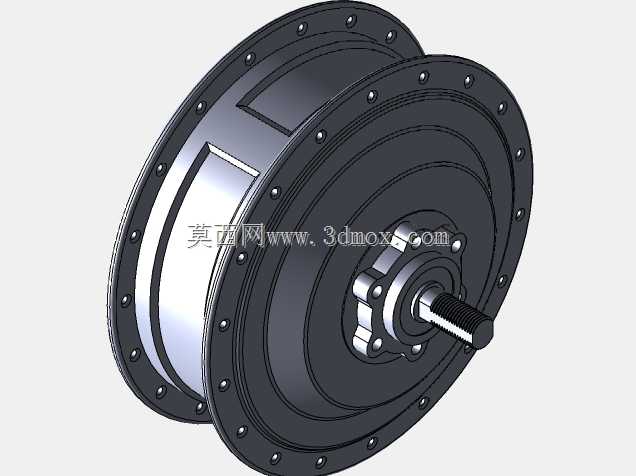

　　做履带式移动机器人底盘选型的时候，最先卡脖子的就是驱动轮的动力集成问题——如果选常规的分体式电机加减速器结构，不仅要额外设计安装支座、联轴器、轮体连接法兰，还要反复校核传动同轴度，底盘的轴向尺寸会被拉得很长，狭小空间内的布线也会变得异常麻烦，之前做过的一版样机就是因为分体驱动的布局问题，整机重心偏置越障时容易侧翻，后来才把目光转向集成式的轮毂驱动方案。这款八方的低速无刷直流轮毂电机，刚好匹配小型移动底盘的动力需求，250W的额定功率搭配36V的供电电压，不需要额外做高压绝缘防护，常规的锂电池组就能直接驱动，额定转速区间对应轮边输出的线速度刚好覆盖巡检、代步类履带底盘0-5km/h的常用行走速度，不会出现高速电机配大减速比时的低速爬行问题。从结构细节来看，这款电机采用外转子集成设计，转子外壳直接作为轮毂的安装基体，端盖通过周向均布的内六角螺钉与定子基座连接，定子侧的固定轴直接伸出作为安装定位轴，不需要额外设计复杂的传动连接结构，安装时只需要将固定轴与底盘的轮组安装支座通过键或者抱紧结构固定，转子端直接连接履带驱动轮的连接法兰即可，能大幅压缩轮组的轴向安装空间，之前算过同功率参数下，这种集成轮毂结构比分体电机加行星减速器的轴向尺寸短40%以上，对于寸土寸金的小型履带底盘内部布局来说，能省出不少空间留给电池和控制模块。

　　建模的时候最需要注意的是安装边界的尺寸校核：首先是定子固定轴的轴径、伸出长度以及键槽尺寸，这部分直接决定了和底盘支座的配合精度，如果轴径尺寸建模偏差超过0.1mm，实际装配时就会出现支座孔穿不进轴或者配合间隙过大导致轮组晃动的问题；其次是转子端盖的安装孔位分布圆直径、螺纹孔规格以及孔位数量，这部分是和驱动轮连接的关键接口，孔位角度偏差超过0.5度就会出现连接螺钉无法对位的情况；还有端盖周向的螺钉沉孔深度，建模时要准确还原沉孔的深度和直径，避免实际装配时螺钉头突出端盖表面，和履带的内侧导齿发生运动干涉。另外电机出线侧的防水接头位置也要重点标注，布线时要预留足够的弯曲半径，避免底盘行走过程中反复拉扯线缆导致绝缘层破损。

　　从功能特性来说，无刷直流结构相比传统有刷电机，没有碳刷磨损的问题，连续运行寿命能提升数倍，不需要定期拆解维护更换碳刷，对于长期在户外运行的巡检机器人、代步设备来说，能大幅降低后期运维成本；外转子的结构设计本身转动惯量更大，运行时的转速波动更小，低速行走时的平顺性更好，搭配常规的无刷电机驱动器就能实现平滑的速度调节，还能通过驱动器采集转速信号做闭环控制，实现底盘的差速转向、定速巡航等功能。之前做四驱动履带底盘的时候，单轮搭载这款电机，在15度的爬坡角度下依然能输出足够的扭矩，不会出现堵转烧电机的问题，平路满载运行时的电流也维持在合理区间，电池续航表现符合预期。

　　建模过程中还要注意还原端盖处的密封结构，这款电机的端盖配合面有密封胶圈的安装槽，实际装配时填充密封胶或者加装O型圈就能达到不错的防水防尘效果，能适应雨天、多尘的户外作业环境，不需要额外给电机做防水外壳，进一步减轻底盘的整体重量。另外转子外壳的表面粗糙度、安装基准面的平面度也要在模型里做对应的标注，方便后续加工或者选型时核对加工精度，避免因为基准面不平导致轮组安装后出现端面跳动，行走时产生不必要的振动和噪音。很多新手在做这类轮毂电机建模的时候，容易忽略固定轴内部的走线孔结构，实际上这款电机的动力线和霍尔信号线都是从固定轴的中心孔穿出，建模时要准确还原中心孔的直径和出线角度，避免后续布线时线缆和轴孔发生摩擦，长期磨损导致短路。还有端盖上的定位止口尺寸，这部分是保证定子和转子同轴度的关键结构，止口的配合公差要按照过渡配合来选取，建模时要标注清楚配合公差带，避免装配时出现定转子扫膛的问题，一旦扫膛不仅会产生刺耳的噪音，还会导致电机发热严重，甚至烧毁绕组。
