自行车可调旋转瓶塞安装支架结构

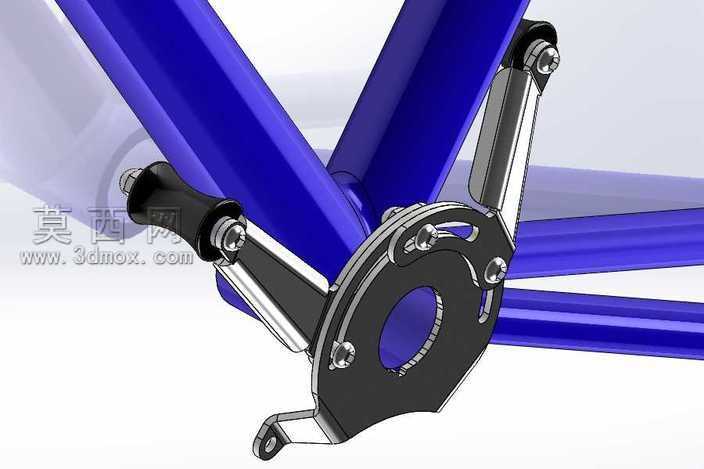

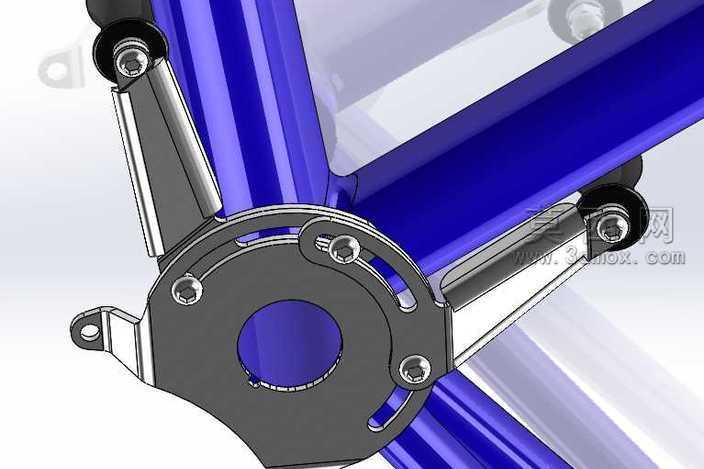

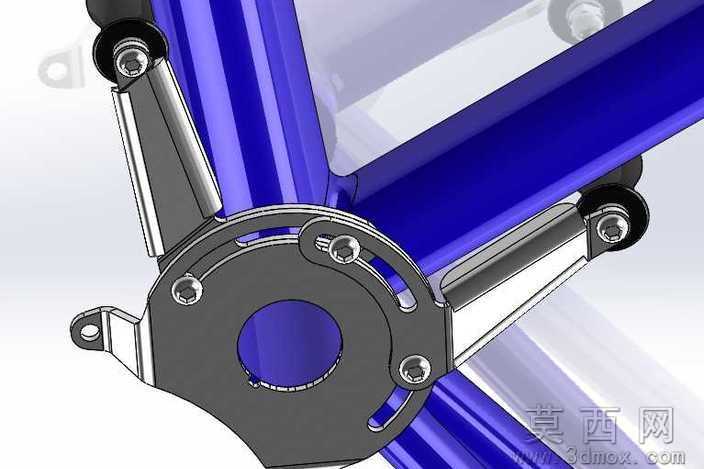

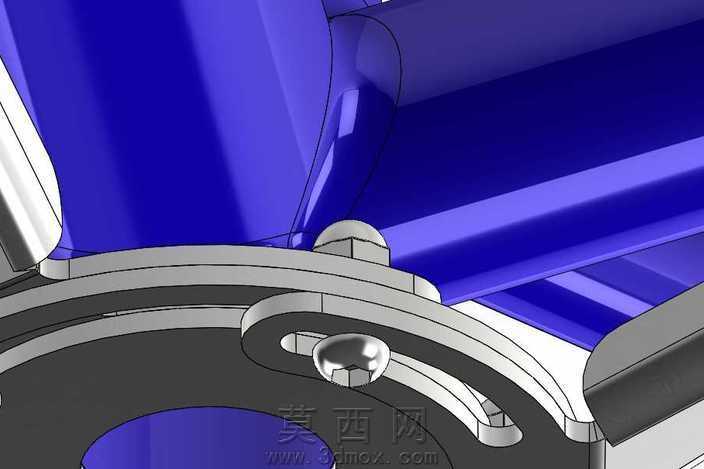

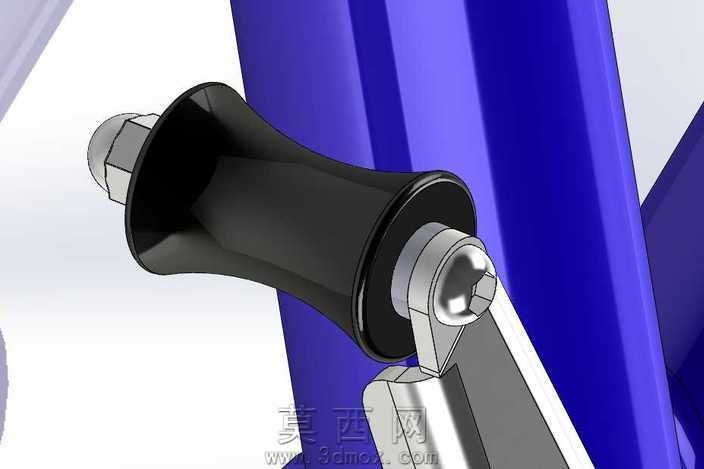

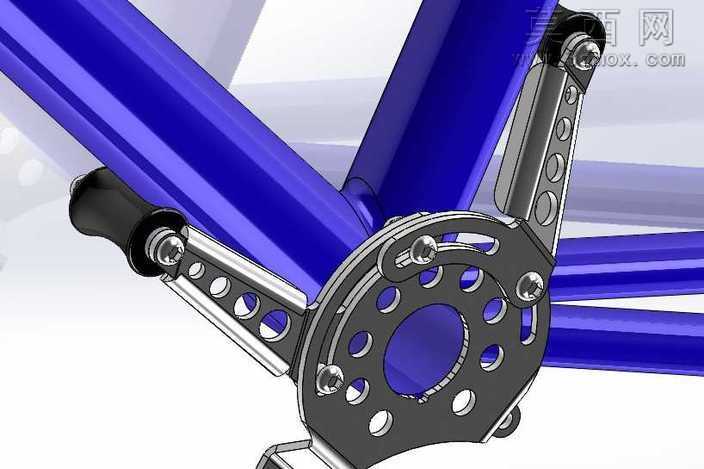

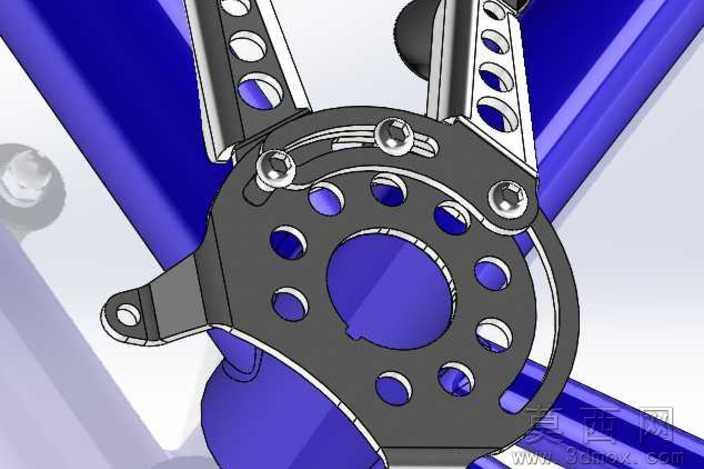

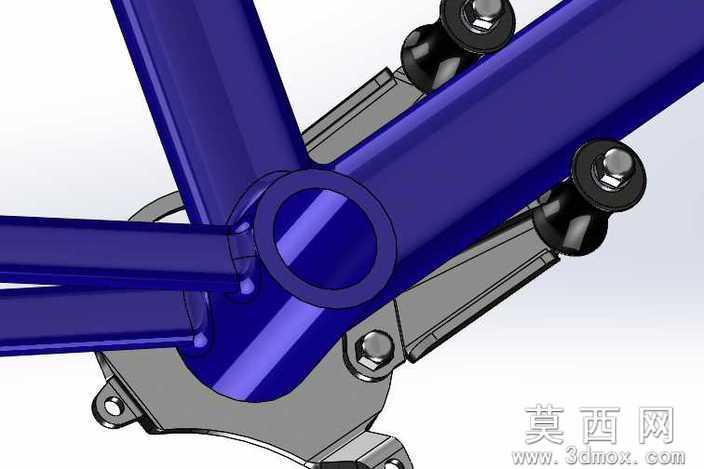

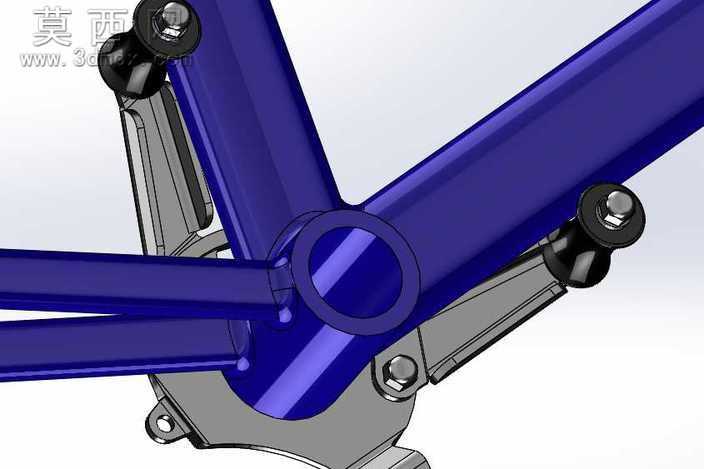

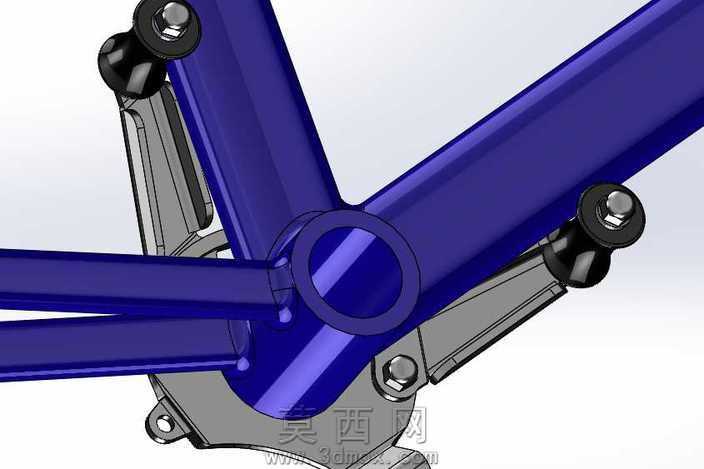

本作品为适配自行车车架的可调式旋转安装支架三维建模成果，建模过程中针对通用适配性需求完成全参数化结构设计，核心采用三组件三明治式叠合架构，分别为左旋旋转板、右旋武器臂与中间锁紧基座，所有部件均基于3毫米低碳钢或不锈钢板材的激光切割加工工艺完成结构建模，预留标准M6不锈钢紧固件安装孔位，无需额外定制连接件即可完成组装。建模阶段重点还原了旋转调节盘的多档位定位孔结构，沿盘体周向均匀排布的定位孔可实现多角度无级锁紧调节，左右两侧的延伸臂采用等强度平面镂空设计，在保证结构刚性的前提下最大限度降低构件自重，臂端预留橡胶套管安装槽位，建模时同步还原了橡胶衬套的嵌套结构，可避免支架与自行车漆面直接接触造成刮损。结构设计上充分考虑不同管径、不同几何造型自行车车架的适配需求，支架的夹持弧度、臂展长度均预留调节余量，可适配几乎所有常规自行车车架的管型尺寸，针对用户可能搭配的水壶、电池承载、链轮转接等拓展使用场景，建模时预留了拓展安装接口，无需二次打孔改造即可完成拓展配件搭载。渲染阶段采用金属哑光材质模拟不锈钢板材的真实质感，对锁紧螺栓、定位销等标准件做了金属高光处理，橡胶衬套部分采用半哑光弹性材质表现，整体渲染效果清晰呈现各部件的装配关系与结构细节，所有配合面均按照实际加工公差做了间隙预留，建模完成后经过虚拟装配验证，不存在结构干涉问题，可直接导出加工图纸用于激光切割生产。
