带翻盖提手的方形塑料储水瓶结构设计

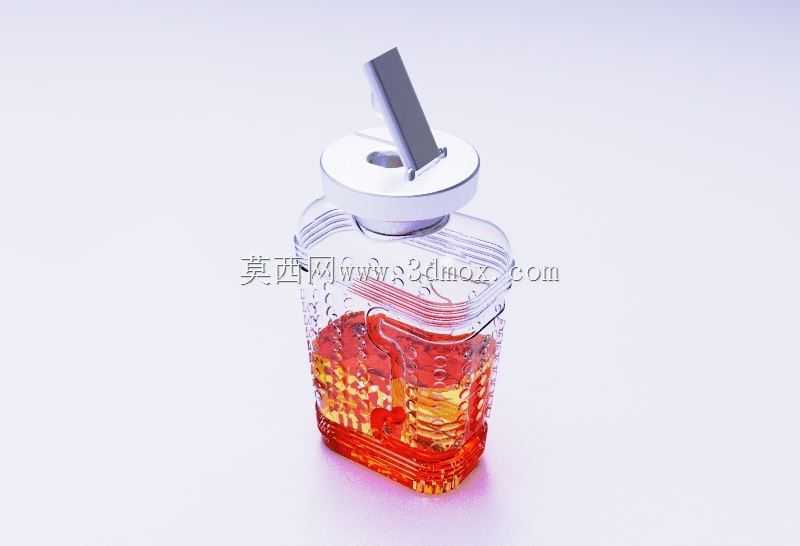

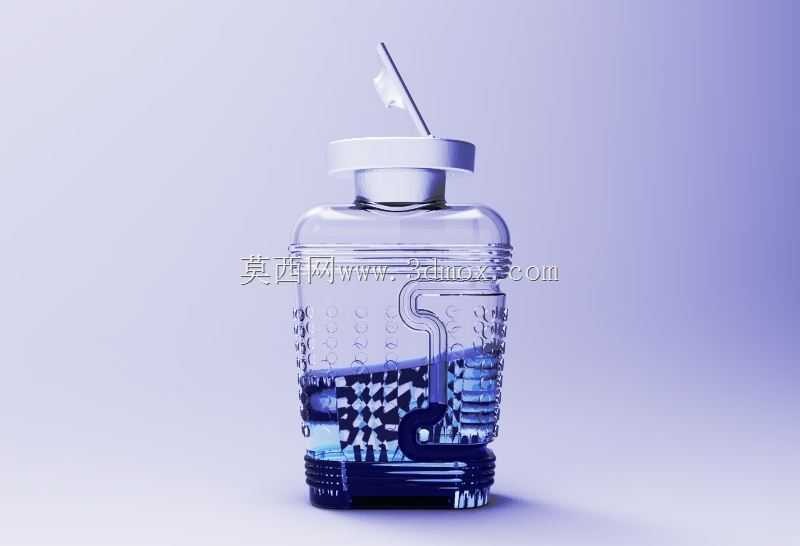

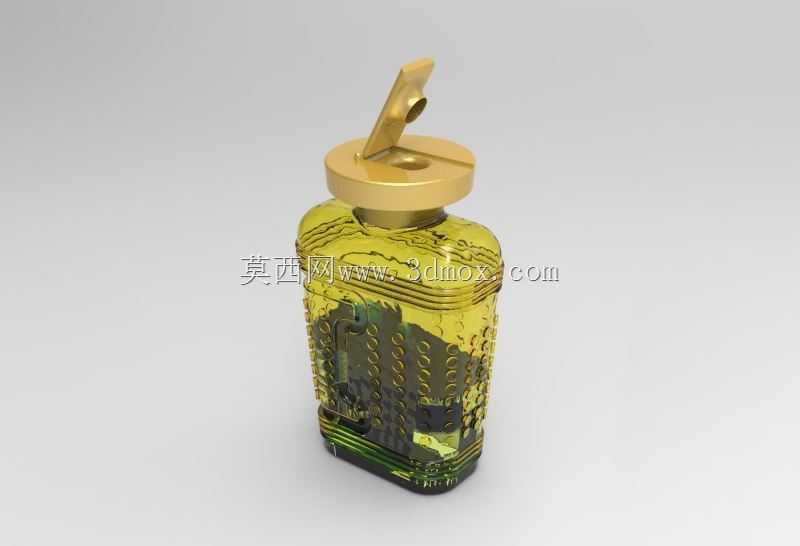

　　日常民用储水容器的结构设计，往往需要在便携性、密封可靠性、外观辨识度之间找到平衡，这款方形塑料储水瓶的三维结构，正是围绕户外便携、桌面收纳两类核心使用场景展开的。从实际使用场景来看，这类储水瓶既可以作为户外出行时的随身饮水容器，也可以放置在办公桌面、家居餐边区域作为常温储水器具，方形的主体轮廓相比传统圆形瓶身，在桌面摆放时不会随意滚动，同时在背包、收纳格中存放时，空间利用率比同容量圆瓶高出15%左右，能够更好适配规整的储物空间边界。

　　在功能特性设计上，这款水瓶采用了一体化翻盖提手的瓶盖结构，提手与翻盖做了集成式设计，不需要额外附加挂绳或者外置提带，用户单指勾起提手即可携带瓶身，翻盖与瓶口的铰接位置做了限位结构，翻盖开启角度最大可到110度，开启后不会因为晃动自动回落遮挡出水口，日常饮水时不需要全程用手扶住翻盖，使用便捷性更高。瓶口位置做了内嵌式密封胶圈的安装槽，胶圈采用食品级硅胶材质，装配后与瓶口端面的压缩量控制在0.8mm，既可以保证倒置、晃动状态下不漏水，也不会因为压缩量过大导致翻盖开合阻力过高，日常单手即可完成翻盖的开启与闭合操作。

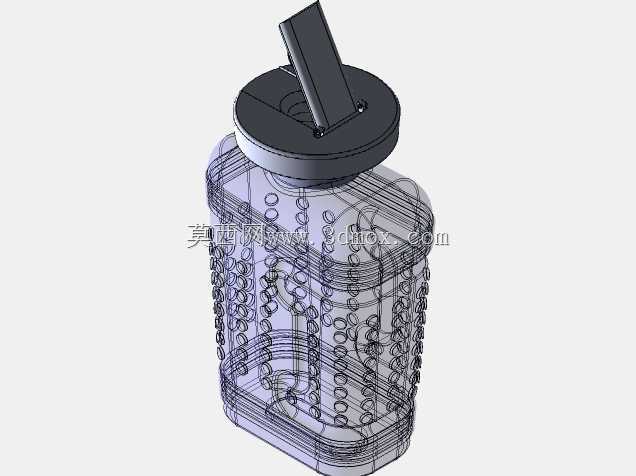

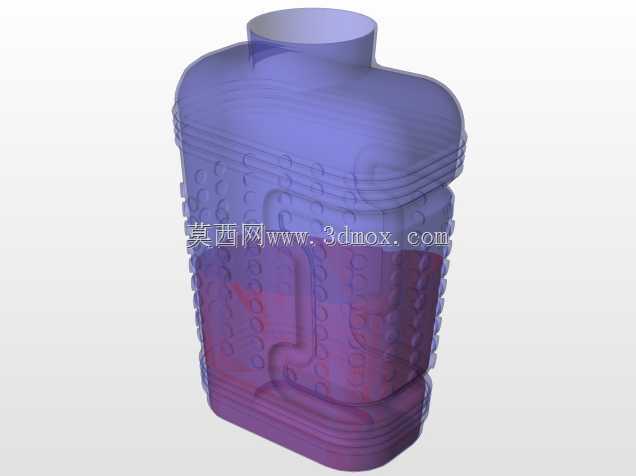

　　瓶身的结构设计上，主体采用方形圆角过渡，四个侧边的圆角半径控制在12mm，既避免了直角结构带来的应力集中问题，提升注塑成型时的熔体流动均匀性，减少成型后瓶身的翘曲变形量，也能提升手持握持时的贴合感，不会因为棱角过硬产生硌手的触感。瓶身外壁做了内凹的纹理区域，一方面可以增加手持时的摩擦力，沾水状态下握持也不容易打滑，另一方面纹理区域也可以作为个性化标识的粘贴或者印刷区域，不需要额外在光滑瓶身做表面处理。瓶身底部做了3mm高度的垫高圈，放置在桌面时瓶底主体不会直接接触桌面，即使桌面存在少量积水，也不会沾湿瓶底，同时垫高圈的结构也提升了瓶底的结构刚度，装满水放置时不会因为底部刚度不足产生塌陷变形。

　　从设计思路的落地来看，这款水瓶的整体壁厚控制在1.8mm，瓶盖部分壁厚控制在2mm，壁厚均匀性偏差控制在±0.2mm，完全适配注塑成型的工艺要求，不会出现壁厚差异过大导致的缩痕、缺胶等成型缺陷。材质选用食品级PP塑料，具备较好的耐冲击性能，日常1.2米高度自由跌落至水泥地面不会出现开裂破损，同时PP材质耐温范围覆盖-20℃到120℃，既可以盛装常温饮用水，也可以短时间盛装高温饮品，适用场景更广。瓶盖与瓶身的连接采用标准螺纹结构，螺纹牙型为梯形，螺距4mm，旋合圈数为3圈，既可以保证连接的可靠性，也不需要过多旋转即可完成瓶盖的拆装，日常灌装、清洁都比较方便。

　　在安装与尺寸边界上，这款水瓶的整体容量为550ml，整体高度控制在180mm，瓶身截面尺寸为65mm×65mm，能够适配绝大多数车载杯架、背包侧袋的尺寸边界，不需要额外调整收纳空间即可放置。翻盖闭合后整体最高点不超过提手顶端，堆叠放置时上层瓶底可以刚好卡在下层瓶盖的定位凹槽内，多层堆叠也不会出现滑落移位的问题，仓储运输时的堆叠稳定性更好。出水口的内径控制在22mm，既可以满足正常饮水的水流速度要求，也能够方便放入冰块、清洗毛刷，日常清洁内部时不需要额外的特殊工具，伸手即可擦拭瓶身内壁，减少长期使用后的污渍残留问题。
