椭圆轨迹运动执行机构结构设计

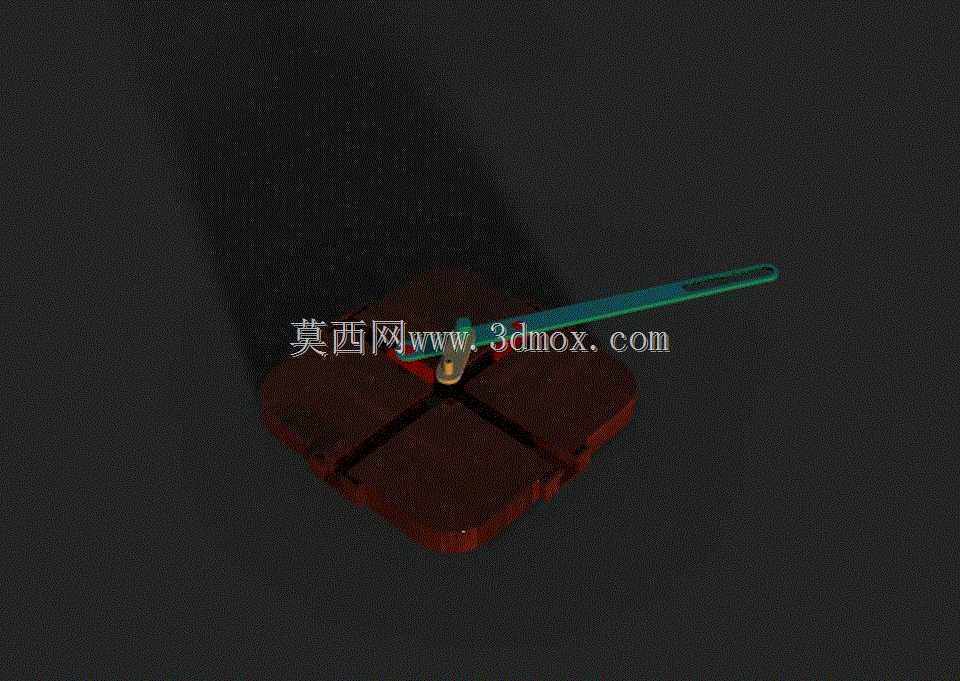

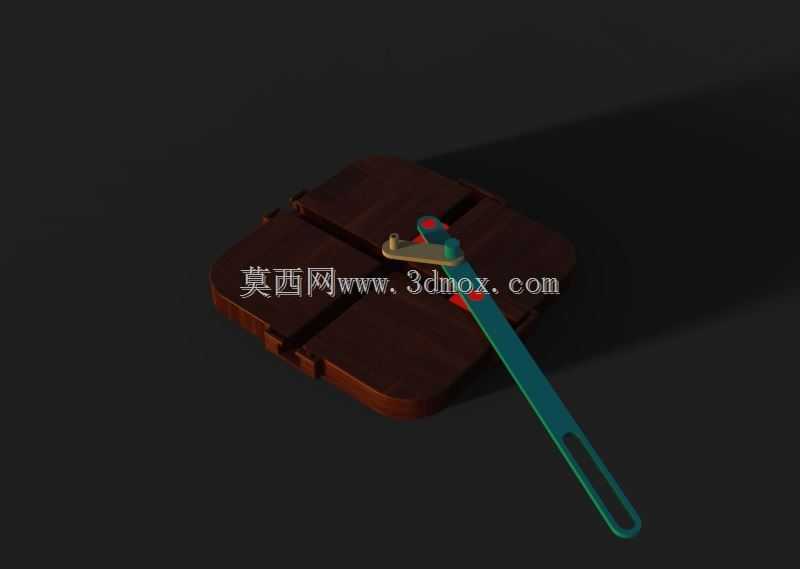

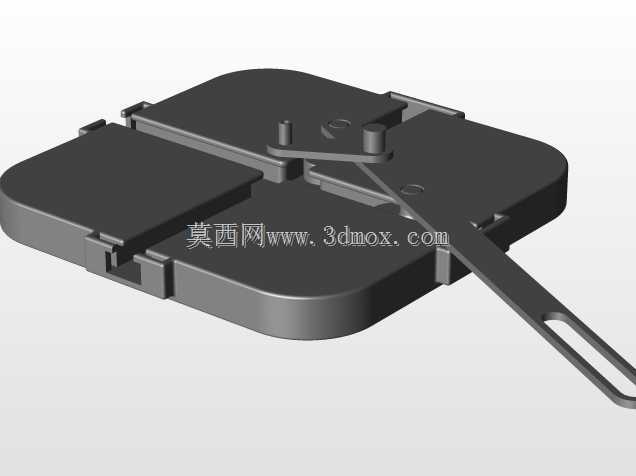

　　在自动化生产线的物料分拣、轨迹涂胶、特殊路径检测工位中，经常需要执行端走出非圆的连续闭合轨迹，常规的曲柄滑块、凸轮机构要么轨迹调整灵活性差，要么需要定制复杂的型面加工，维护成本较高，这款椭圆轨道机构正是针对这类需求设计的纯机械传动执行单元。从结构组成来看，整套机构分为基座、回转驱动副、连杆传动组件、执行端安装位四个核心部分，基座采用方形分体式安装座，四个角预留了标准的沉头安装孔，可直接固定在铝型材工作台或者设备安装面板上，安装边界的长宽尺寸控制在120mm*120mm范围内，整体高度不超过40mm，不会占用过多的设备内部安装空间，适配多数中小型自动化设备的内部布局要求。设计过程中没有采用异形凸轮的结构方案，

　　而是通过多连杆的铰接点位参数匹配，让输出端的运动轨迹自然拟合出标准椭圆曲线，相比定制凸轮的方案，这套结构的所有零件都可以采用常规的铣削、车削加工完成，不需要特殊的成型工艺，零件加工精度要求控制在IT7级即可满足运行顺畅度要求，后期如果需要调整椭圆轨迹的长短轴比例，只需要更换对应长度的连杆件，不需要重新加工整套核心部件，调整成本更低。实际运行时，驱动端接入常规的回转动力，不管是搭配普通减速电机还是伺服电机，都可以实现连续的椭圆轨迹输出，执行端的安装位预留了标准的螺纹孔，可以根据实际工位需求加装吸盘、涂胶头、检测探头等不同的执行元件，适配不同的生产工序需求。在传动间隙控制上，所有铰接位置都采用了轴套配合的结构，

　　避免连杆运动过程中出现窜动，保证轨迹的重复定位精度，运行过程中没有刚性冲击，传动噪音控制在60分贝以内，适合在无尘车间、精密装配工位这类对环境噪音有要求的场景使用。从应用场景拓展来看，这套机构除了用在工业自动化设备上，还可以适配教学演示仪器的结构设计，用来展示非圆轨迹的机械生成原理，帮助学习者理解连杆机构的运动学特性，也可以用在小型文创装置、动态艺术摆件的动力结构中，依靠连续平滑的椭圆运动实现动态展示效果。结构设计过程中对所有运动件的行程做了限位校核，不存在运动死点，连续运行过程中不会出现卡滞问题，所有外露的运动部件都可以加装简易的防护罩，避免生产过程中杂物落入铰接位置影响运行，日常维护只需要定期在铰接点位添加润滑脂即可，

　　没有易损的高消耗零件，整体使用寿命可以达到连续运行8000小时以上。在安装适配性上，基座的安装孔位采用了通用的孔距设计，可以和市面上多数标准的滑台、安装支架直接适配，不需要额外做转接板设计，降低了设备集成的设计工作量，执行端的运动速度可以通过驱动端的转速调整实现线性控制，最快运行线速度可以达到0.5m/s，满足多数中低速工位的运行节拍要求。
