民用立式储水塑料罐体结构设计

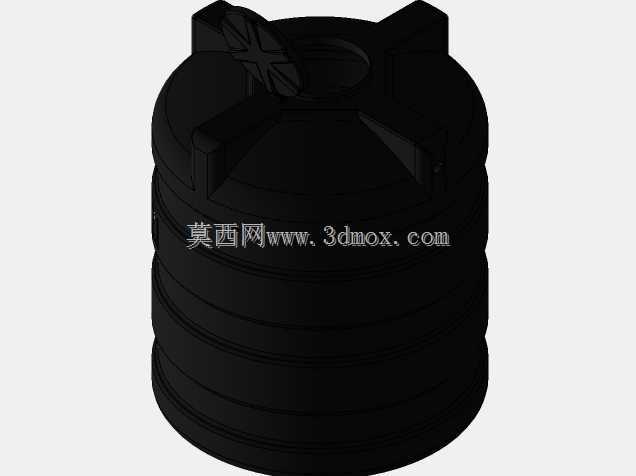

　　这类立式塑料储水罐体，在民用供水、小型生产储水场景里应用十分广泛，不管是农村自建房的屋顶储水、小型作坊的生产用水暂存，还是户外临时施工点的生活用水储备，都能看到这类结构的身影。不同于金属储水罐容易锈蚀、重量大的问题，这类滚塑成型的塑料罐体自重轻，耐日常用水里的弱酸碱腐蚀，不需要额外做防腐处理，安装搬运都不需要大型吊装设备，两三个工人就能完成就位固定，适配很多没有重型安装条件的场景。从结构设计来看，整个罐体采用立式圆柱造型，底部做了加厚的平底支撑结构，不需要额外配套支架就能直接放置在平整的硬化地面上，罐身外侧做了多道环形加强筋，就是图里能看到的一圈圈凸起结构，这些加强筋不是随便加上去的，滚塑成型的时候，塑料冷却收缩容易出现应力集中，

　　满水状态下罐身要承受数米高的水压，环形加强筋能把罐壁的受力均匀分散开，避免长期承压出现罐身鼓胀变形，哪怕是装满水长期静置，罐壁的形变量也能控制在安全范围内，不会出现焊缝渗漏或者壁面开裂的问题。顶部的十字型凸起结构，一方面是作为吊装、搬运的受力点位，滚塑成型的时候这个位置会做局部加厚，绑带或者吊具卡在这里，不会因为受力把罐顶扯裂，另一方面也能在多个罐体堆叠存放的时候，和底部的凹槽形成卡位，避免运输过程中罐体滑动移位。顶部的注水口做了偏心设计，配套的翻盖式密封盖不用完全取下就能完成注水，盖体和注水口的配合面做了一圈密封槽，装上橡胶密封圈之后，能避免日常使用的时候灰尘、蚊虫进入罐内，也能减少罐内水的蒸发损耗，盖体和罐身做了连体的连接结构，

　　不会出现盖子丢失的问题。尺寸设计上，这类常规家用款的罐体直径一般在800到1200毫米之间，整体高度控制在1米到1.5米，满水容量在0.5到1.5立方区间，这个尺寸边界刚好能通过普通住宅的门洞，不需要拆改门窗就能搬运到室内或者屋顶安装，底部的支撑面直径比罐身最大直径略小50毫米左右，放置的时候能避开地面边缘的不平整区域，只要地面平整度误差不超过10毫米，就能保证罐体放置平稳，不会出现倾斜溢水的问题。建模的时候要特别注意壁厚的均匀性，滚塑工艺的壁厚不像注塑件那么精准，建模时罐身主体壁厚要控制在4到6毫米，顶部和底部的受力区域壁厚要加到8到10毫米，加强筋的凸起高度不能超过壁厚的3倍，不然成型的时候塑料没法完全填充到筋位末端，

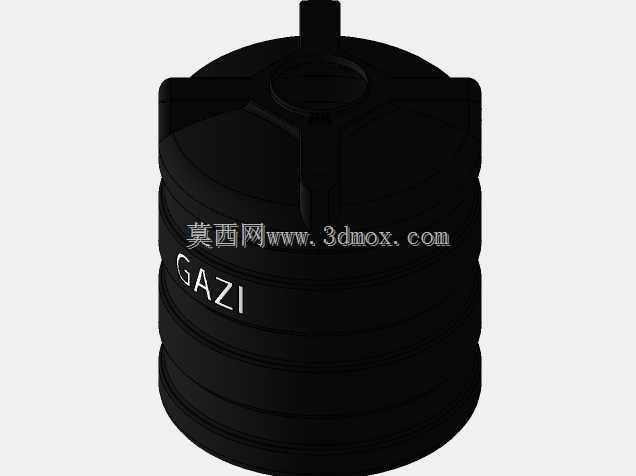

　　会出现缺料或者气泡的问题，影响结构强度。另外罐身的标识区域要做轻微的下凹设计，这样印刷品牌标识的时候，不会因为日常搬运摩擦把标识磨掉，也不会因为标识凸起在堆叠的时候硌伤上层罐体的壁面。实际选型的时候，要根据安装位置的地面承重能力选择对应容量的罐体，满水状态下每立方水重量是1吨，屋顶安装的时候要确认屋面的承重荷载满足要求，地面安装要尽量避开松软的泥土地面，最好做10公分厚的混凝土硬化垫层，避免长期放置出现地面沉降导致罐体倾斜。这类罐体除了储存清水之外，也可以用来储存低浓度的化肥溶液、普通的民用洗涤剂，但是不能用来储存强氧化性的化学品或者高温液体，材料本身的耐温上限在60摄氏度左右，超过这个温度罐体会出现软化变形，没法保证结构强度。注水口的位置设计在偏心位，还有一个好处就是清洗罐体的时候，人员可以从这个口进入罐内清理底部的沉积物，不用把整个罐体放倒，日常维护的时候只需要打开盖子，用长柄刷子就能清理罐壁的水垢，维护成本很低。罐身的过渡位置全部做了圆角处理，没有尖锐的直角结构，一方面是滚塑工艺本身没法成型尖锐的内角，另一方面圆角结构能减少应力集中，在受到轻微外力撞击的时候，不会像直角结构那样容易出现开裂，日常搬运的时候哪怕轻微磕碰，也不会出现罐体破损漏水的问题。
