污水处理回用管道系统三维设计作品

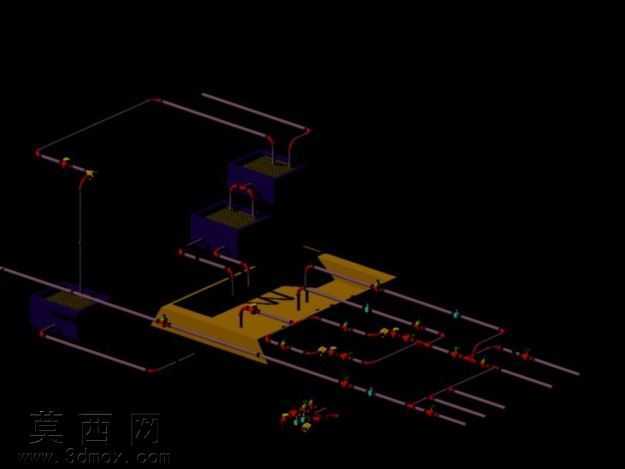

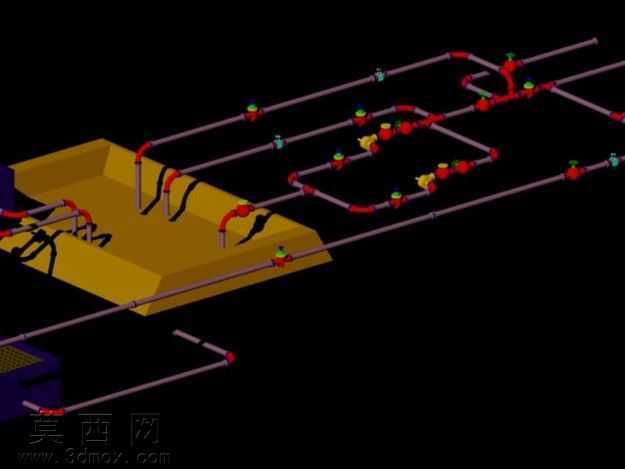

本作品为污水处理回用管路系统的三维建模设计，整体围绕未经处理的污水收集、输送、净化后留存为新鲜饮用水的功能逻辑展开搭建。建模阶段采用三维设计软件完成全尺寸1:1比例的管线与配套构件绘制，首先完成污水收集池体的基础建模，池体采用长方体敞口结构，精准还原集水端的容积与接入口位置，确保污水汇入端的结构合理性。管路系统部分按照功能分区完成多组平行管线的排布，主输送管线采用等径圆管建模，根据流体走向完成90度弯头、三通连接件的精准拼接，所有接口位置严格对齐，避免出现管路错位、间隙过大的装配问题。管线上配套设置多组控制阀门与检测点位构件，不同功能的阀门采用差异化的色彩材质区分：红色构件对应截止控制阀，黄色构件对应流量调节构件，蓝绿色构件对应水质检测点位，通过材质色彩的区分清晰呈现管路各节点的功能属性。渲染阶段采用深色背景突出管路系统的整体走向，管线主体赋予哑光金属材质，还原工业金属管道的真实质感，池体部分赋予混凝土哑光材质，区分集水构筑物与金属管线的材质差异。设计过程中充分考虑管路的流体走向逻辑，采用分层排布的方式避免管线交叉干扰，横向主管道与纵向分支管道的连接位置做了平滑过渡处理，减少流体输送过程中的阻力损耗，同时预留了后续净化处理模块的接入接口，可根据净水工艺需求扩展配套处理单元的模型装配。整体模型结构完整，各构件装配关系清晰，可直观展示污水收集到净水回用的完整管路输送路径，为给排水工程、污水处理项目的方案展示、管路布局优化提供直观的三维可视化参考，也可作为相关工艺教学的演示模型使用。
