多层回转梯钢结构作业猫梯平台设计

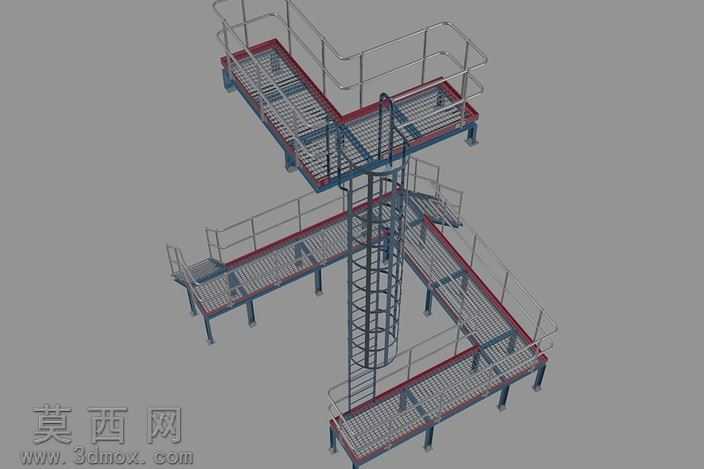

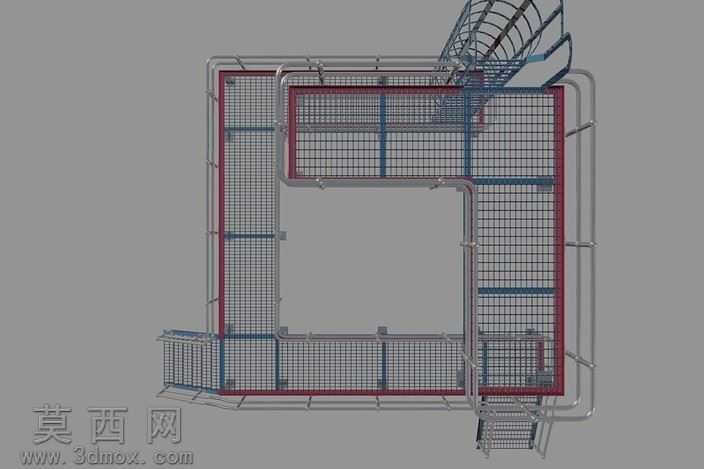

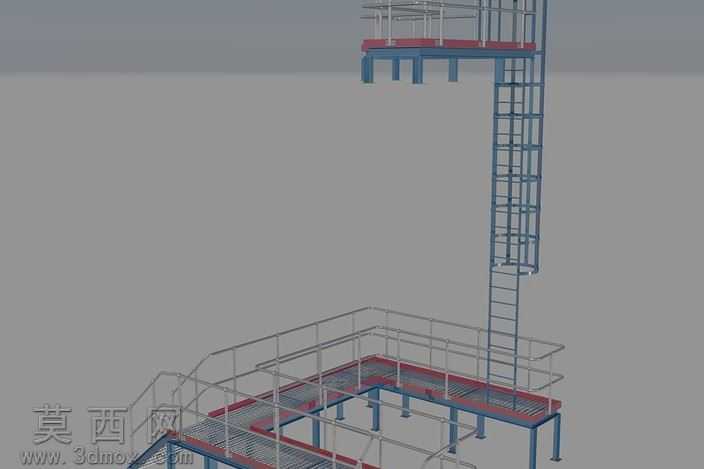

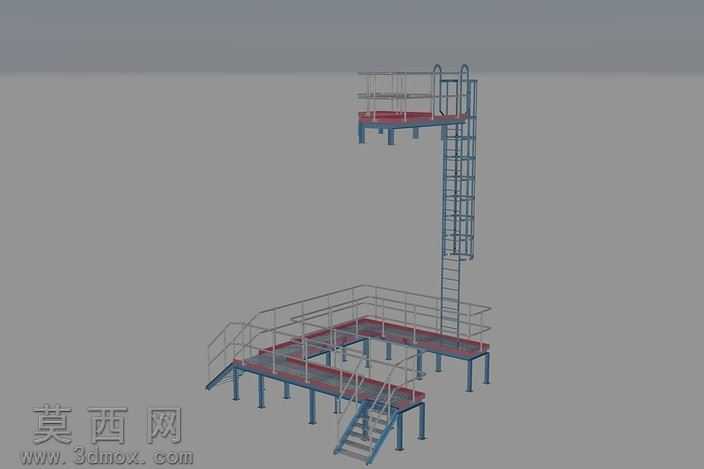

本作品为工业场景使用的多层回转梯钢结构猫梯作业平台，采用三维建模软件完成全参数化设计，整体结构围绕中心立柱呈十字放射状布局，共设置四层不同高度的作业平台面，适配不同高度的设备检修、人员通行作业需求。建模过程中严格遵循钢结构设计规范，对每一处构件的尺寸、连接方式都做了精准还原：中心立柱采用圆形钢管作为核心承重构件，外部环绕设置护笼式回转爬梯，爬梯踏步采用防滑花纹钢板制作，护笼竖向栏杆间距符合安全防护标准，避免人员攀爬过程中发生坠落风险。各层平台的承载面采用钢格板材质，建模时还原了钢格板的网格镂空结构，既保证平台承重强度，又能减少积灰、积水，适配户外或工业车间的复杂使用环境；平台边缘设置红边警示的踢脚板，搭配双层圆管护栏，护栏高度、横杆间距均符合工业作业平台的安全要求，踢脚板可防止工具、杂物从平台边缘坠落伤及下方人员。平台支撑采用多根均匀分布的钢制支腿，支腿底部设置方形安装底板，预留螺栓安装孔位，可直接通过膨胀螺栓与地面基础固定，保证整体结构的稳定性。各层平台之间通过斜向踏步梯连通，踏步梯两侧同样设置防护栏杆，与平台护栏平滑衔接，保证人员通行的连贯性。渲染阶段采用工业灰作为主体钢结构的基础材质，对护栏、爬梯护笼做了金属抛光质感处理，踢脚板采用醒目的红色警示材质，钢格板还原了金属网格的通透质感，整体渲染效果清晰展现各构件的连接关系与结构细节。设计过程中充分考虑人员通行的动线合理性，四个方向延伸的平台可覆盖中心立柱周边不同方位的作业点位，无需人员在高空反复绕行，回转爬梯的设置大幅节省了垂直通行的空间占用，整体结构兼顾承重性能、安全防护性能与空间利用率，可直接用于工业厂区设备检修平台、罐区作业通道等场景的方案参考与结构设计参照，所有构件的连接节点都做了精细化建模，可清晰查看焊接、螺栓连接的位置与形式，具备较高的实际参考价值。
