CO2管壳式换热设备三维结构设计

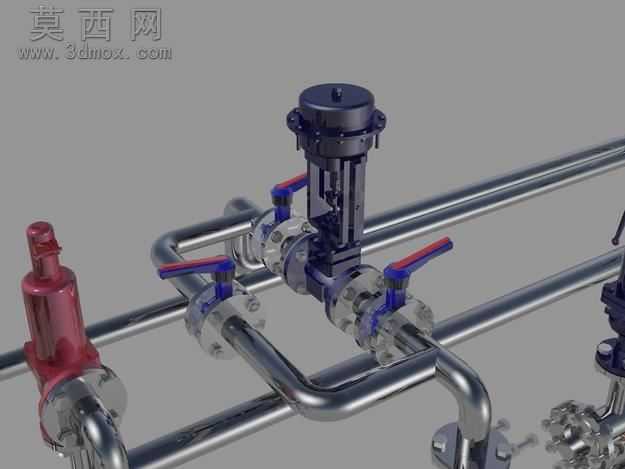

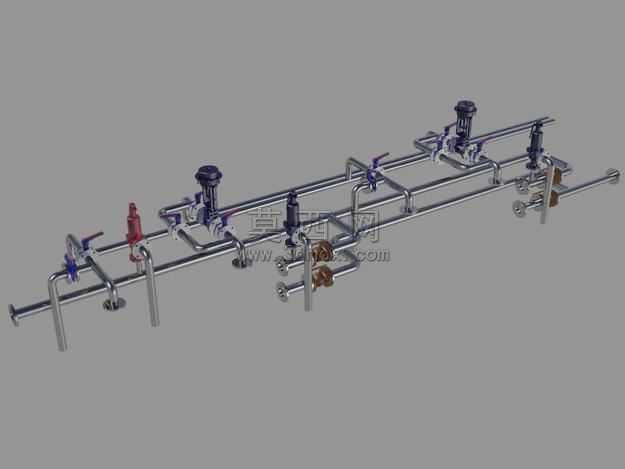

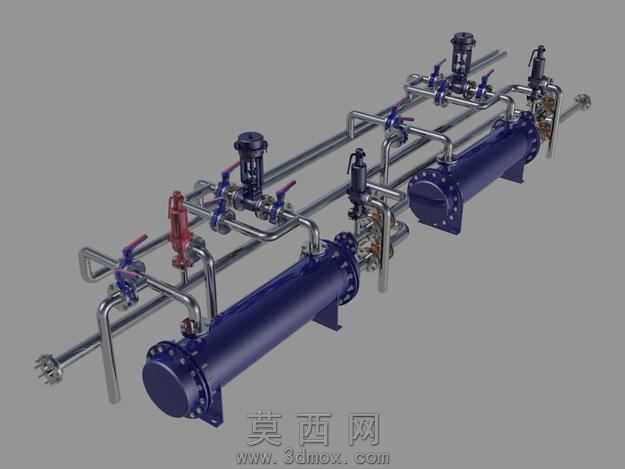

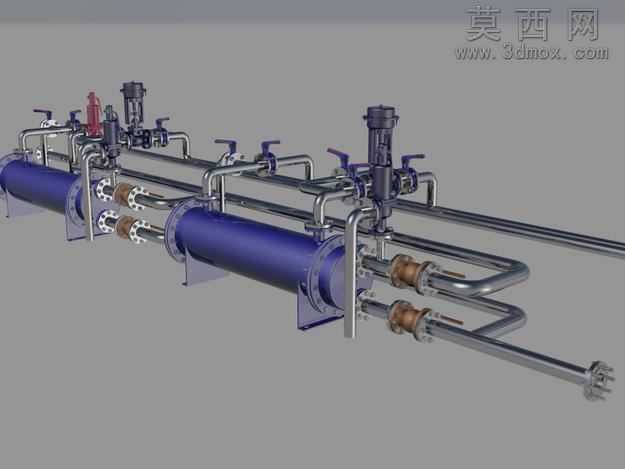

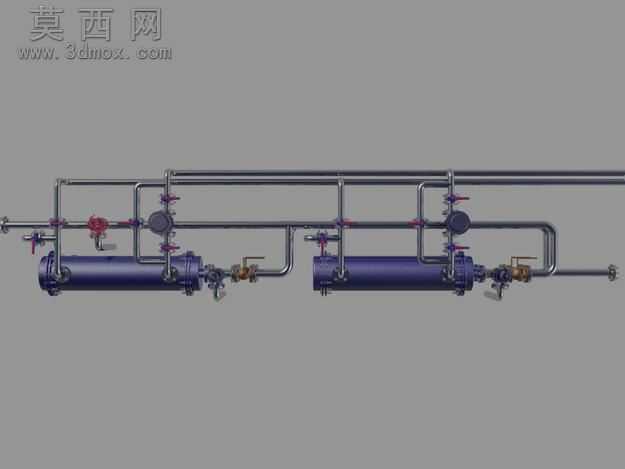

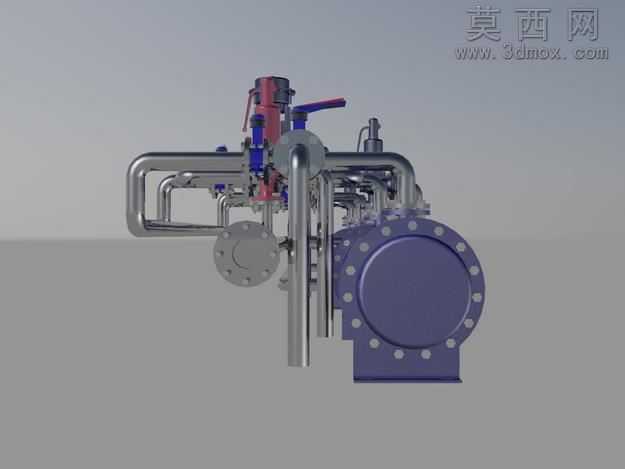

本作品为CO2工况专用管壳式换热设备三维建模成果，建模过程严格遵循制冷换热系统的工程设计规范，完整还原了双筒体并联式换热结构的全部细节。建模阶段首先完成核心换热筒体的参数化构建，依据管壳式换热器的承压要求，精准绘制筒体壁厚、法兰连接端面、管束穿装孔位的结构特征，确保筒体内外轮廓的尺寸公差符合压力容器设计标准，同时对筒体端部的管板结构做了精细化建模，逐一排布换热管与管板的连接点位，还原管束在筒体内的排布逻辑。在管路系统建模中，按照CO2介质与水侧介质的流向逻辑，分别搭建进水入口段、CO2进出口段的管路网络，对不同通径的管道做了壁厚区分，还原管道弯折处的圆弧过渡特征，避免直角管路带来的流阻缺陷。阀门与执行机构部分，逐一完成手动截止阀、气动调节阀的结构建模，还原阀体的铸造轮廓、阀杆升降结构、顶部执行器的安装基座与驱动头外形，对阀门与管道的法兰连接面做了贴合处理，添加螺栓孔位的细节特征，还原现场安装的真实连接状态。材质渲染阶段，为承压筒体赋予深蓝色金属漆材质，模拟工业换热设备的防腐涂层质感，为不锈钢管道、阀门金属部件赋予拉丝不锈钢材质，调整金属粗糙度与反光参数，还原金属加工面的真实光影效果，为密封垫片、铜质连接件分别赋予橡胶、紫铜的对应材质，通过材质区分清晰呈现不同部件的功能属性。结构设计上采用双筒体并联的布局形式，合理规划管路走向，让介质进出路径顺畅无冗余，阀门操作位预留足够的操作空间，底部设置鞍式支座结构，还原设备的安装支撑形式，整体模型装配关系完整，无部件干涉问题，可直接用于换热系统的方案展示、结构校核与教学演示场景，能够直观呈现CO2换热器的管路排布逻辑与部件组成，为相关换热项目的设计优化提供直观的三维参考。
