CATIA环境下简易家用轿车外观结构建模

　　做汽车类三维建模练习时，很多刚接触整车结构的从业者容易陷入两个误区，要么一开始就死磕复杂曲面的高阶连续性，要么直接跳过基础结构逻辑堆砌特征，这个简易轿车模型刚好能作为入门阶段的结构认知载体，帮建模者理清乘用车外观结构的基础逻辑。从实际应用场景来看，这类简化模型不会直接用于量产车的开模生产，但在多个工程环节都有实用价值：汽车专业的教学演示环节，可以用它拆解车身各覆盖件的位置关系，让初学者快速理解车头、乘员舱、车尾的比例划分逻辑；做智能驾驶仿真测试时，这类低面数模型可以作为交通场景的动态障碍物素材，不需要高精度曲面就能满足碰撞预警、路径规划的仿真运算需求；甚至在做车展展台的可视化预演、停车场规划的场景搭建时，这类简化模型也能快速填充场景，降低整体场景的面数负载，提升实时渲染的运行效率。

　　从设计思路上看，这个模型没有追求复杂的型面变化，而是优先还原了家用三厢轿车的核心结构比例：整体轮廓遵循常规A级家用车的尺寸边界，车长控制在4.3米到4.6米的常规区间，车宽保持在1.7米到1.8米的家用车通用范围，车高控制在1.4米到1.5米之间，轮距设定在1.5米左右，轴距对应2.6米上下的常规家用车水平，所有尺寸边界都贴合量产家用车的通用安装与通行要求，不会出现比例失调的问题。建模时先以基础几何体搭建整车的体量框架，用长方体切出乘员舱的核心空间，再通过倒角、拉伸切除做出引擎舱与后备箱的过渡结构，没有使用复杂的高阶曲面命令，只用常规的凸台、凹槽、倒圆角、多截面实体等基础特征就能完成全结构搭建，非常适合刚接触CATIA实体建模的操作者练习整车比例把控。

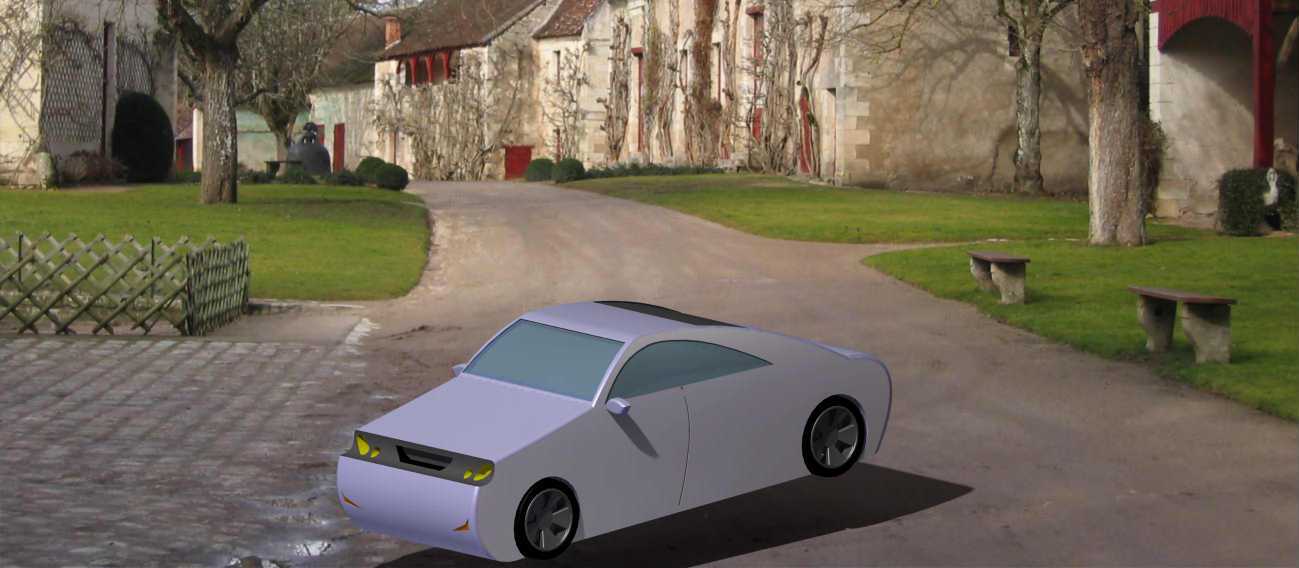

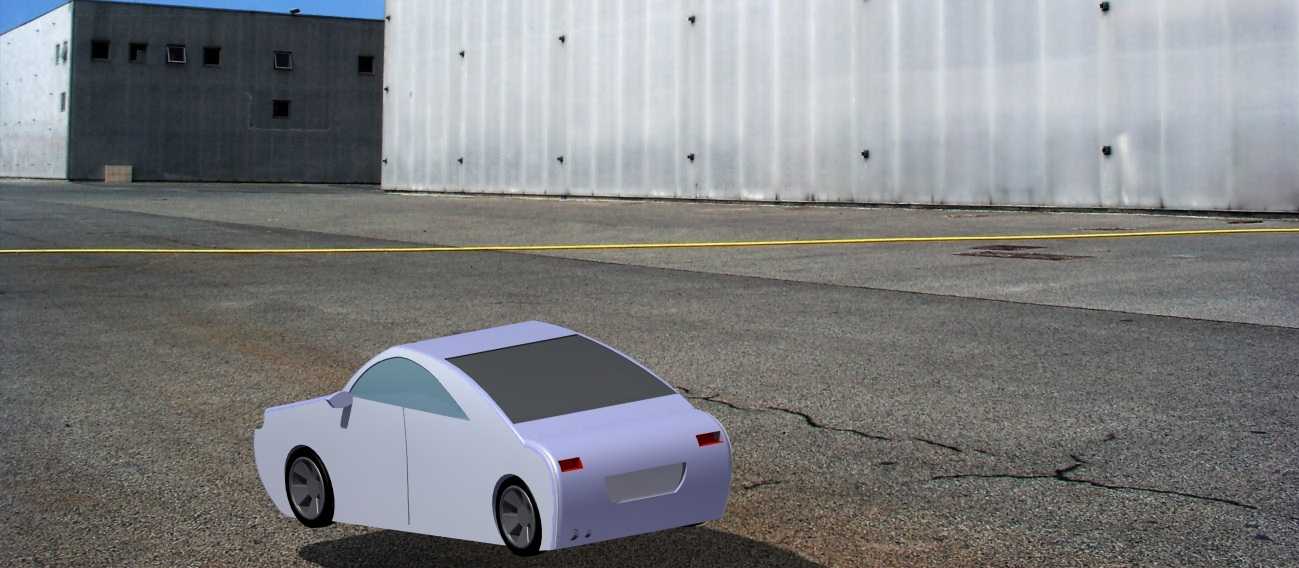

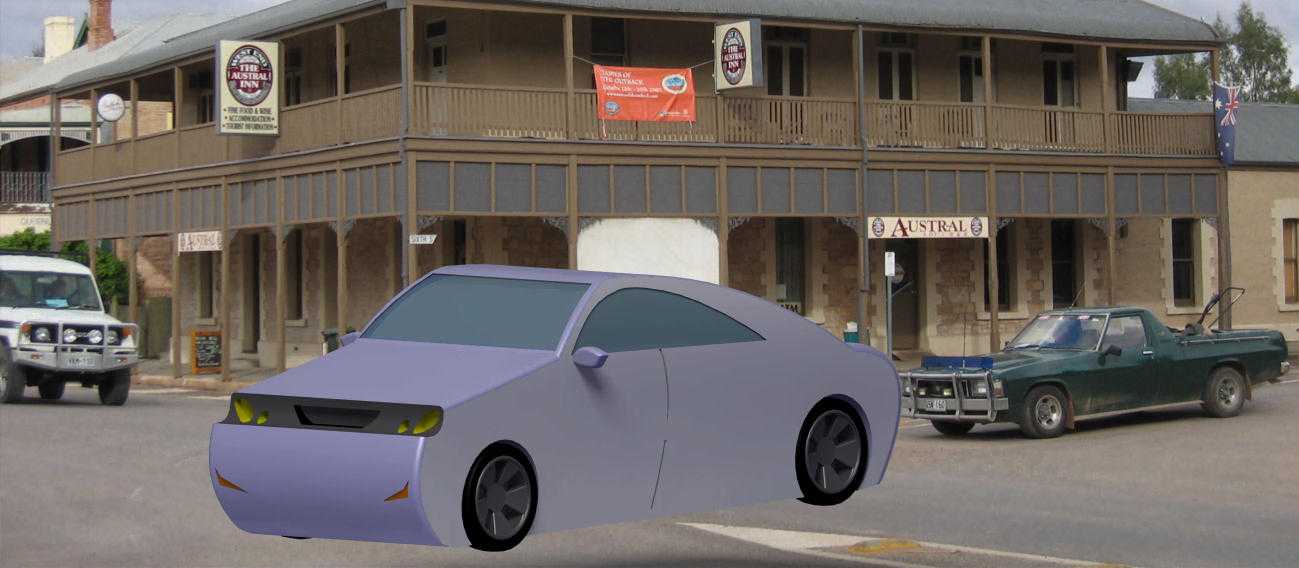

　　结构细节上，模型还原了家用轿车的核心外观功能部件：车头部分预留了前大灯的安装位，做了简化的进气格栅造型，前保险杠位置预留了雾灯的安装凹槽，所有灯组的位置都符合量产车的法规安装高度要求，不会出现灯位过高或过低的不合理设计；车身侧面做了简化的车门分缝特征，外后视镜的安装位置对应前门三角窗区域，符合常规家用车的后视镜视野设计逻辑，轮毂采用简化的五辐造型，轮胎直径匹配16寸家用车轮的常规尺寸，轮拱位置做了对应的包覆结构，保证轮胎转动时不会与轮拱发生干涉；乘员舱的车窗部分做了倾斜的前风挡结构，A柱的倾斜角度符合常规家用车的风阻设计逻辑，侧窗轮廓贴合车门的造型走向，没有出现曲面断裂的问题；车尾部分做了简化的后备箱盖结构，后保险杠的位置与前保对应，整体前后悬长度符合常规前置前驱家用车的布局逻辑，不会出现前后悬比例失衡影响通过性的问题。

　　很多初学者做简易汽车模型时容易忽略结构的合理性，比如把车轮直径做的过大导致轮拱空间不足，或者把乘员舱高度做的过低导致内部没有预留足够的乘坐空间，这个模型在搭建时就规避了这类问题：车轮与轮拱之间预留了足够的跳动空间，对应实车悬架上下跳动的行程边界，乘员舱的内部高度预留了1.2米左右的垂直空间，足够满足常规成年人的乘坐高度需求，引擎舱的长度预留了0.8米左右的空间，能够容纳常规家用车的动力总成布局，后备箱的深度也预留了0.9米左右的储物空间，符合三厢家用车的储物功能需求。做这类简化模型的核心目的不是还原所有细节，而是通过基础特征的搭建，理解汽车各部分结构的功能逻辑与尺寸边界，为后续做高精度整车曲面建模、底盘结构建模打下基础，毕竟所有复杂的整车模型，都是从基础的体量框架、比例关系一步步细化而来的，掌握了基础结构的尺寸逻辑，后续添加复杂曲面、内饰结构、底盘部件时才不会出现整体比例失调的问题。
