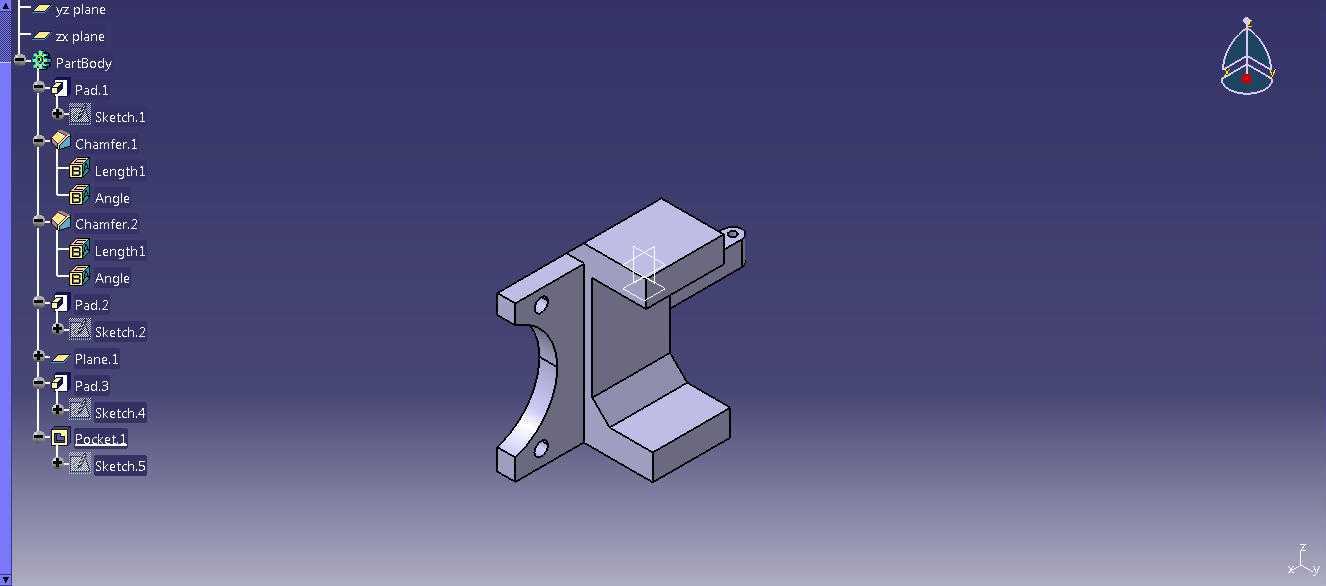

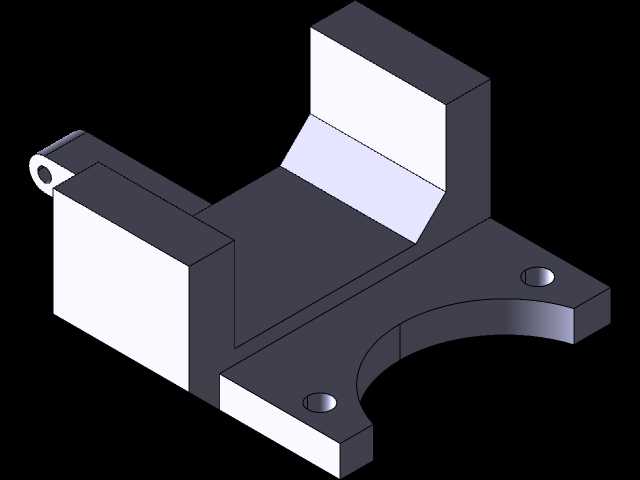

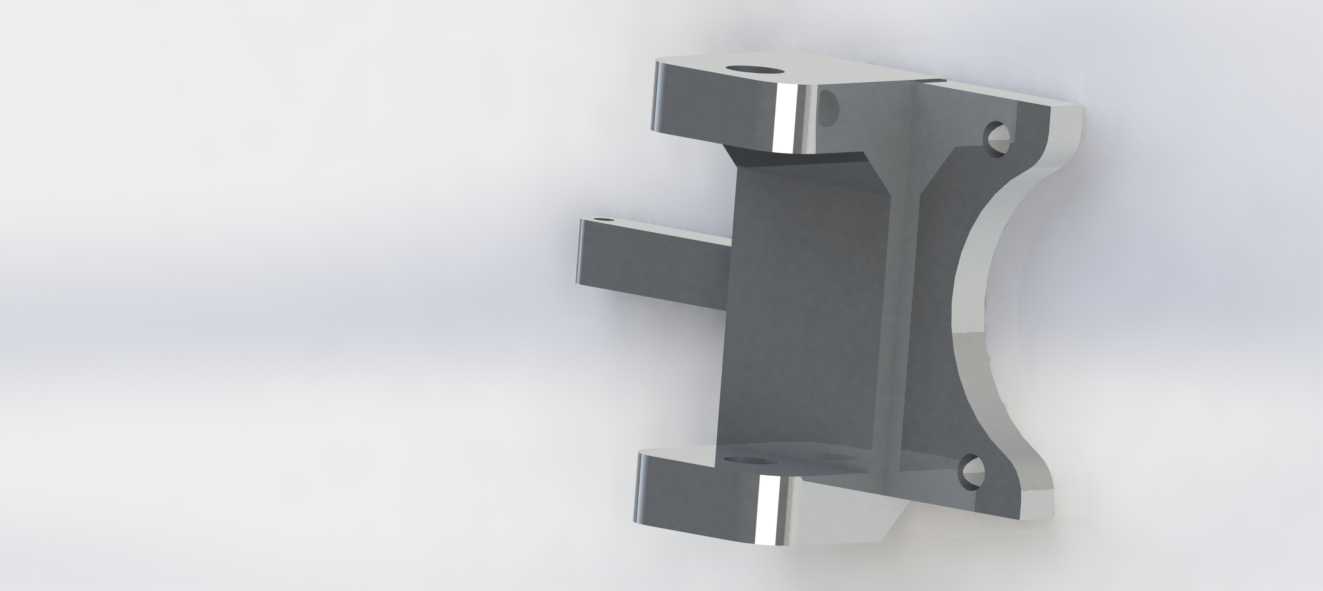

SAE Baja赛事专用直立式定制转向节结构

　　在小型越野方程式赛车的底盘行走系统设计中，转向节作为连接悬架、转向拉杆、轮毂轮边的核心承载部件，其结构合理性直接决定整车的操控响应、轮边定位精度以及复杂越野工况下的结构可靠性，这款针对SAE Baja赛事定制的直立式转向节，就是围绕越野赛事的非铺装路面行驶需求完成的结构设计。不同于民用车辆转向节兼顾日常行驶舒适性与长里程耐用性的设计取向，Baja赛事的车辆需要频繁面对飞跳落地冲击、泥泞路面侧向载荷、连续颠簸下的交变应力，同时还要严格控制非簧载质量来提升轮边贴地性能，因此这款转向节在结构布局上做了针对性的优化。从安装边界来看，这款转向节采用直立式主承载架构，主体承力臂沿整车Z向布置，上端预留的安装孔位用于连接悬架上摆臂，下端的两组凸耳结构对应下摆臂的安装点位，侧向伸出的凸台用于固定转向拉杆球头，轮侧的安装面直接适配赛事专用的轮毂轴承单元，所有安装孔位的同轴度、端面垂直度公差都控制在0.02mm以内，避免装配后出现轮边偏摆、转向卡滞的问题。设计过程中首先梳理了各连接点的硬点坐标，基于悬架K&C特性的仿真结果确定各安装点的空间位置，确保车轮在上下跳动、转向过程中，前束、外倾角的变化曲线符合越野赛事的调校需求，不会出现转向过程中轮距突变导致的轮胎异常磨损，也能保证飞跳落地时悬架的运动行程不会与转向节本体发生运动干涉。结构强度层面，主体承力区域采用变截面的箱型结构设计，在对应摆臂安装、转向拉杆连接的应力集中区域做了局部加厚处理，

　　同时在非承力区域做了镂空减重设计，通过拓扑优化去掉冗余的材料，在保证12kN垂向冲击载荷、6kN侧向载荷下结构应力低于材料屈服强度的前提下，将整体重量控制在较低水平，有效降低非簧载质量，提升车轮在颠簸路面的跟随性能。外形上转向节的轮侧采用贴合轮毂轮廓的弧形曲面设计，既可以避让轮毂的旋转空间，也能减少越野行驶中泥浆、碎石在部件表面的堆积，避免额外的重量附着影响轮边动平衡；所有的棱边都做了R角过渡处理，避免应力集中导致的疲劳开裂，同时也能防止装配维护过程中尖锐边角对操作人员造成划伤。实际装车应用中，这款转向节适配Baja赛事的10英寸越野轮胎轮组，转向行程可以满足内侧35度、外侧28度的最大转角需求，足够支持车辆在狭窄越野赛道完成急转、

　　绕障动作；安装面的定位止口设计可以保证轮毂轴承装配后无需额外调整即可达到预设的同轴度，减少装配环节的调校工作量。不同于量产车型转向节采用铸造后二次机加的工艺路线，这款定制转向节可以直接采用五轴铣削加工成型，适合赛事小批量定制的生产场景，加工过程中一次装夹即可完成所有安装面、孔位的加工，有效避免多次装夹带来的形位公差误差。在工况适配性上，结构设计时充分考虑了越野路面的泥水侵蚀问题，所有安装孔位都预留了密封件的安装槽，可以搭配密封圈防止泥水进入轴承连接位置，延长轮边部件的维护周期，减少赛事过程中出现机械故障的概率。转向节的上下摆臂连接孔采用通用的球头销尺寸规格，可以适配多数赛事常用的改装摆臂部件，不需要额外定制连接配件，

　　降低车队的备件成本；侧向的转向拉杆安装点位置经过多轮仿真调校，将转向传动比设置在合理区间，既可以保证转向的响应速度，也能降低转向过程中需要的操作力，减轻车手长时间驾驶的操作强度。从结构布局的细节来看，转向节本体上预留的小型工艺孔既可以作为加工过程中的定位基准，也可以用于固定轮速传感器、刹车管路固定卡套等附属部件，不需要额外焊接支架，避免焊接带来的热变形影响整体结构精度。整体结构没有多余的冗余设计，每一处几何特征都对应明确的功能需求，承力路径从轮边安装面直接传递到上下摆臂的连接点，力流传递路径短且顺畅，没有出现力流急剧转折的区域，从根源上降低了应力集中带来的断裂风险。在实际的赛道测试中，这款转向节可以承受连续飞跳落地的冲击载荷，在连续颠簸的砂石路面行驶时没有出现结构变形、连接点松动的问题，转向动作顺畅无卡滞，轮边定位参数在长时间高强度行驶后依然保持在设计公差范围内，能够满足SAE Baja赛事全赛程的使用需求。
