带机械连杆式转向器的车辆转向总成结构

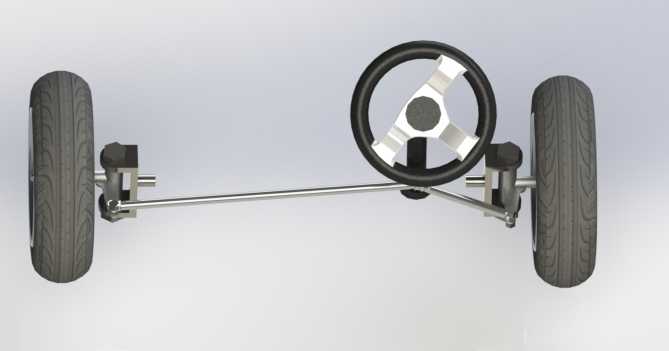

　　这套连杆式车辆转向总成，核心应用场景集中在低速非道路代步车辆、小型场地作业车辆以及轻型改装车辆的底盘转向系统中，区别于乘用车常用的齿轮齿条转向结构，这套纯机械连杆的转向方案不需要额外的助力辅助结构，完全依靠刚性连杆传递转向力矩，结构可靠性更高，对恶劣使用环境的耐受能力更强，在无铺装路面的场地作业、园区短途转运等场景下，长期使用的故障概率远低于带助力的复杂转向结构。从实际用途来看，这套总成直接承担车辆行驶过程中的方向控制功能，驾驶员施加在方向盘上的转动力矩，会通过转向柱直接传递到中间的转向摇臂结构，再通过横置的转向拉杆同步带动两侧车轮的转向节转动，最终实现两侧车轮按照阿克曼几何关系完成偏转，保证车辆转向过程中车轮不会出现过度滑动磨损。

　　从功能特性上看，这套纯机械连杆结构没有液压或者电子助力的相关组件，整体结构件全部为金属机加工件，转向过程的力反馈完全直接传递到方向盘，驾驶员可以直接感知路面的阻力变化，不存在助力失效带来的转向失控风险，日常维护只需要定期检查连杆铰接位置的润滑情况以及紧固件的预紧力即可，不需要额外维护助力油路、传感器等易损部件，维护成本极低。在设计思路上，这套总成优先保证了转向传动的刚性，所有连杆的铰接点都采用了带衬套的销轴连接，既可以保证转动自由度，又能消除连接位置的旷量，避免转向过程中出现虚位；两侧的转向节与车轮轮毂的安装位置，预留了标准的轮毂轴承安装位，可以直接适配常规的小型充气轮胎，不需要额外加工转接结构；转向柱的安装位置设计了固定支架结构，

　　可以直接与车辆前部的车架横梁连接，安装定位基准明确，不需要在车架上额外做复杂的适配焊接。从安装边界尺寸来看，这套总成的横向总宽度适配轮距在1.1米到1.3米之间的小型车辆，转向拉杆的长度可以通过两端的球头调节螺母进行小范围调整，适配不同轮距的安装需求；方向盘的安装高度距离转向柱安装基准面的高度为380毫米，预留了足够的仪表台安装空间，不会和驾驶位的其他操纵部件产生干涉；两侧转向节的最大偏转角度为35度，对应的车辆最小转弯半径在3.2米左右，可以满足狭窄场地内的转向掉头需求。在结构细节上，这套总成的转向摇臂采用了不等长的杠杆设计，方向盘转动的力矩经过摇臂放大之后，传递到横拉杆的推力可以满足单侧车轮最大300公斤垂直载荷下的转向需求，

　　即使车辆在静止状态下，驾驶员也可以轻松转动方向盘完成原地转向操作；两侧的转向节主销设计了7度的后倾角以及1度的内倾角，在保证转向回正力的同时，也能减少行驶过程中方向盘的抖动，提升直线行驶的稳定性；所有连杆的铰接位置都设计了防尘罩安装槽，可以加装橡胶防尘罩阻挡泥沙进入铰接位置，延长衬套的使用寿命。在实际装配过程中，需要先将两侧的转向节通过主销固定到前桥的羊角支架上，再连接横拉杆与中间转向摇臂，调整横拉杆长度保证两侧车轮处于正直状态时方向盘处于居中位置，最后固定转向柱与方向盘即可完成装配，整个装配过程不需要专用工装，普通的机修工具就可以完成全部安装操作。这套转向结构的设计完全摒弃了多余的复杂功能，所有结构都围绕可靠、易维护、低成本的核心需求展开，非常适合小型低速车辆的底盘改装、自制车辆的转向系统搭建以及教学场景下的转向原理演示使用，结构直观，传动关系清晰，没有冗余的隐藏结构，从业者可以直接参考这套结构的连杆铰接点位置、杠杆比例设计，调整尺寸后适配不同载荷、不同轮距的小型车辆转向需求。
