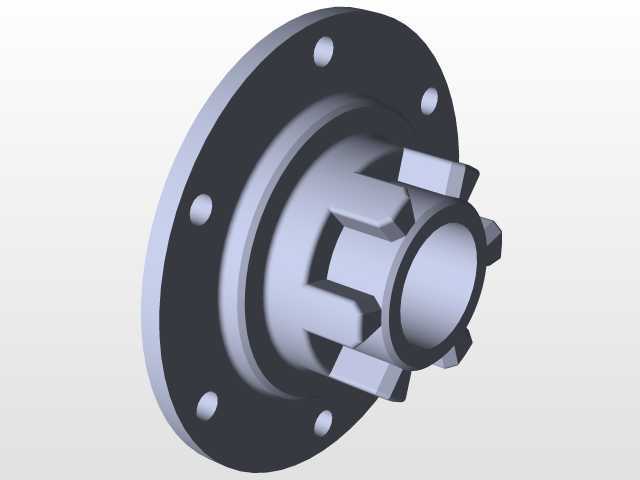

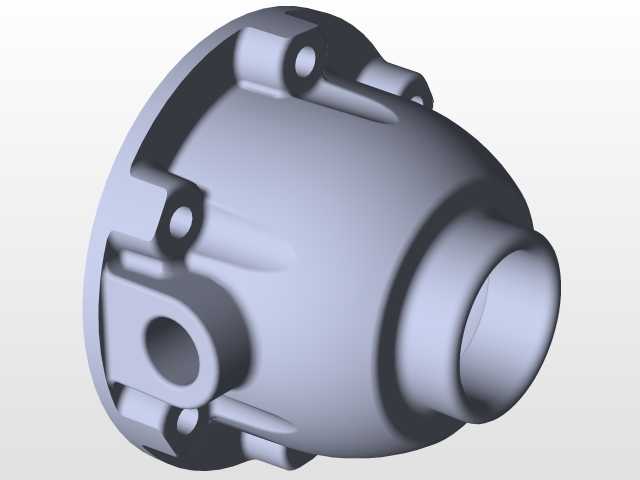

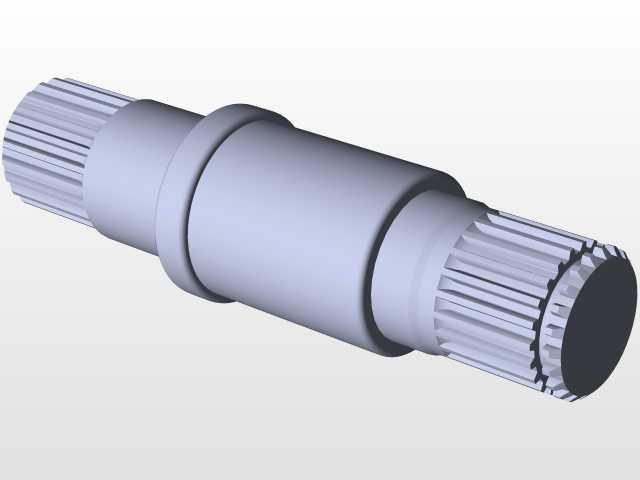

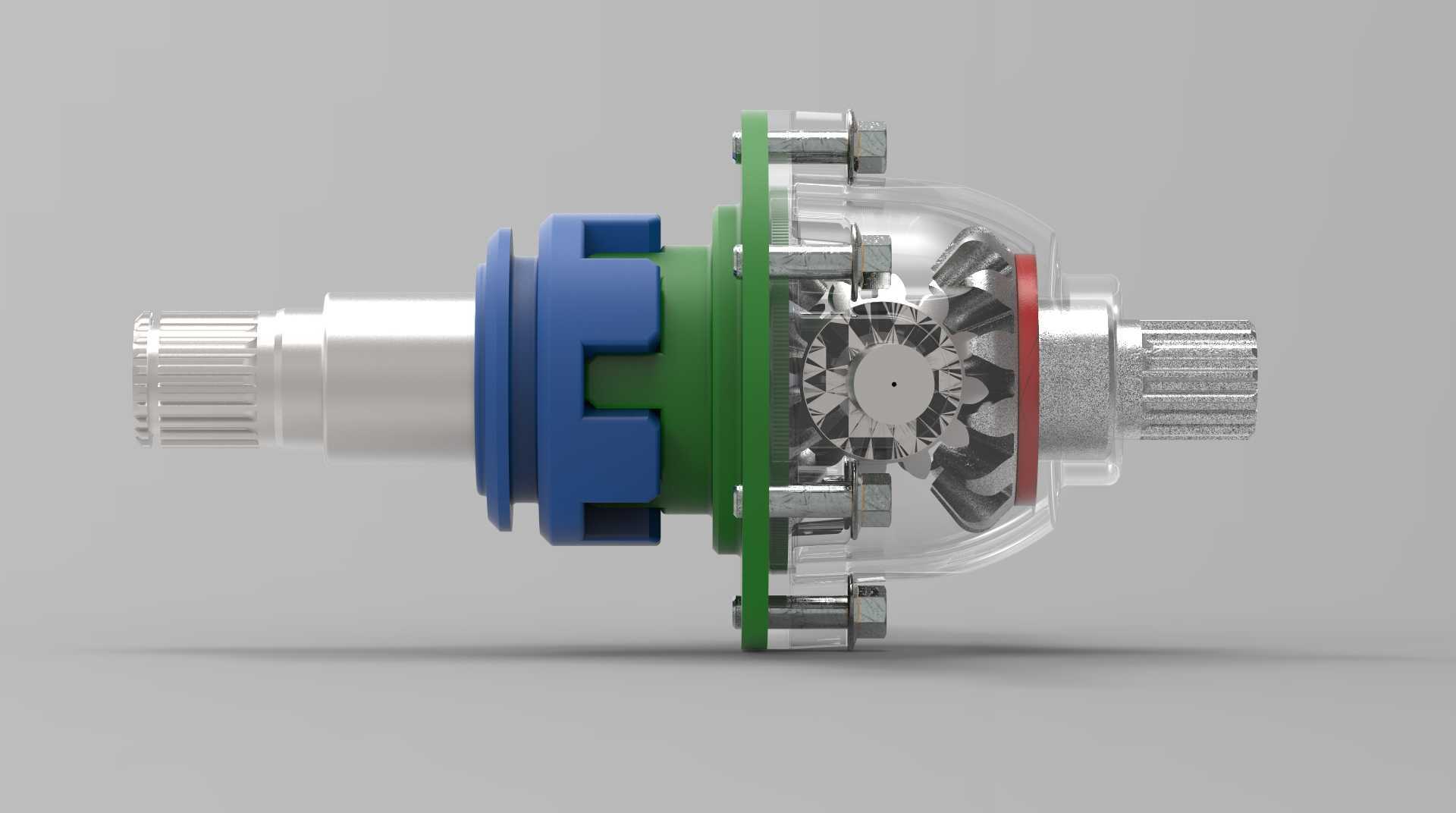

这套差速器总成的建模过程中,最先敲定的是两端花键半轴的安装基准,考虑到前置前驱横置布局的安装空间约束,半轴伸出端的花键参数直接匹配主流家用车型的半轴连接尺寸,花键模数取1.5,齿数26,压力角30度,保证与轮毂侧花键套的啮合间隙控制在0.02-0.05mm区间,避免传动过程中出现冲击异响。差速器壳采用分体式螺栓连接结构,绿色段为主壳承托行星齿轮轴,蓝色段为端盖通过周向均布的8颗M8内六角螺栓与主壳锁紧,螺栓预紧力矩控制在22-25N·m,结合面涂覆平面密封胶防止桥壳内齿轮油渗漏。透明段为差速器的观察演示罩,实际量产版本会替换为钢制冲压壳,建模时保留透明结构是为了直观展示内部行星齿轮与半轴齿轮的啮合状态,方便设计阶段校验齿轮侧隙。

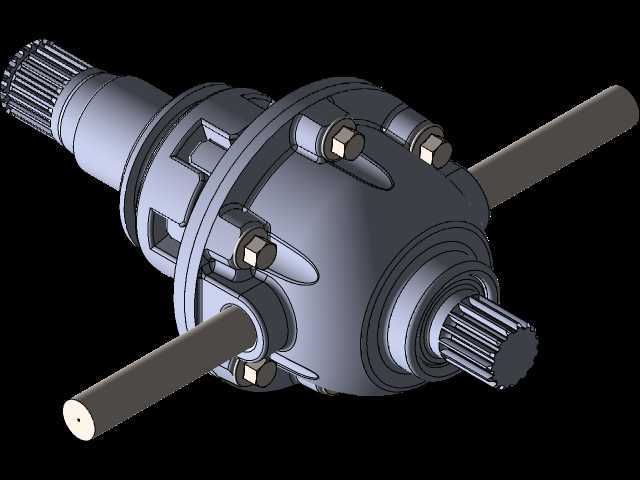

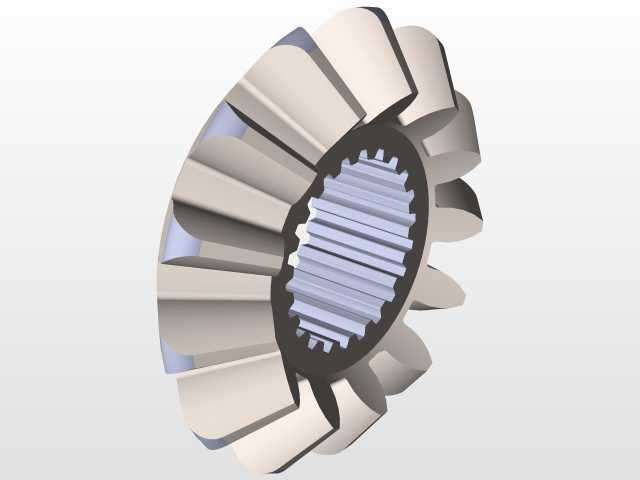

内部的差速齿轮组采用四个行星齿轮对称布置的结构,相比两行星齿轮结构,能承受更大的扭矩输入,适配1.6L-2.0L排量自然吸气发动机的动力输出,行星齿轮轴采用十字轴结构,轴径12mm,与差速壳的配合过盈量0.01-0.03mm,行星齿轮与轴之间预留0.1mm的间隙保证齿轮自转顺畅,齿轮背面与差速壳之间加装聚四氟乙烯减磨垫片,减少长期运转的磨损量。红色密封件为半轴油封安装位,油封内径与半轴轴颈过盈配合,过盈量0.8-1.2mm,外径与差速壳端盖的安装孔过盈0.3-0.5mm,能承受桥壳内0.1MPa的油压不发生渗漏。整体总成的径向最大尺寸为128mm,轴向总长度186mm,安装时需要匹配主减速器从动锥齿轮的连接法兰,
法兰螺栓孔分布圆直径100mm,均布6颗M10螺栓与主减齿轮锁紧,保证动力从主减齿轮输入后能平稳传递到两侧半轴。设计过程中特意校核了转弯工况下的差速转速差,当车辆以最小转弯半径转弯时,内侧半轴与外侧半轴的转速差最大可达120r/min,此时行星齿轮的自转转速约为60r/min,齿轮齿面的接触应力控制在1200MPa以内,满足15万公里的设计寿命要求。建模时对所有配合面都做了公差标注,比如差速壳两端的轴承安装位,轴颈公差取k6,与圆锥滚子轴承内圈过盈配合,保证轴承运转时不发生内圈跑圈的故障;轴承位的同轴度公差控制在0.02mm以内,避免差速器运转时出现径向跳动导致的齿轮偏磨。另外考虑到装配工艺性,差速壳的螺栓安装孔都做了1mm的倒角,
方便螺栓导入,行星齿轮轴的安装孔端面做了防转销孔,用M5圆柱销锁定十字轴,避免大扭矩输入时十字轴发生转动导致齿轮卡滞。这套结构除了应用在传统燃油车的前桥差速器上,稍加修改半轴连接尺寸也能适配纯电车型的电驱桥差速机构,只需要调整主减齿轮的连接法兰尺寸匹配电机侧的减速比即可,整体结构的通用性较强,零件的加工工艺性较好,差速壳采用球墨铸铁QT450-10铸造后机加工,齿轮采用20CrMnTi渗碳淬火处理,齿面硬度HRC58-62,芯部硬度HRC30-45,兼顾齿面耐磨性和芯部的抗冲击韧性。建模过程中特意做了运动仿真校验,模拟直线行驶和转弯行驶两种工况,直线行驶时行星齿轮只随差速壳公转不自转,两侧半轴转速相同,动力平均分配给两侧车轮;转弯时行星齿轮在公转的同时发生自转,吸收两侧半轴的转速差,保证车轮不出现滑拖现象,仿真过程中未出现齿轮干涉、卡滞的问题,所有运动副的运动范围都在设计预期内。
