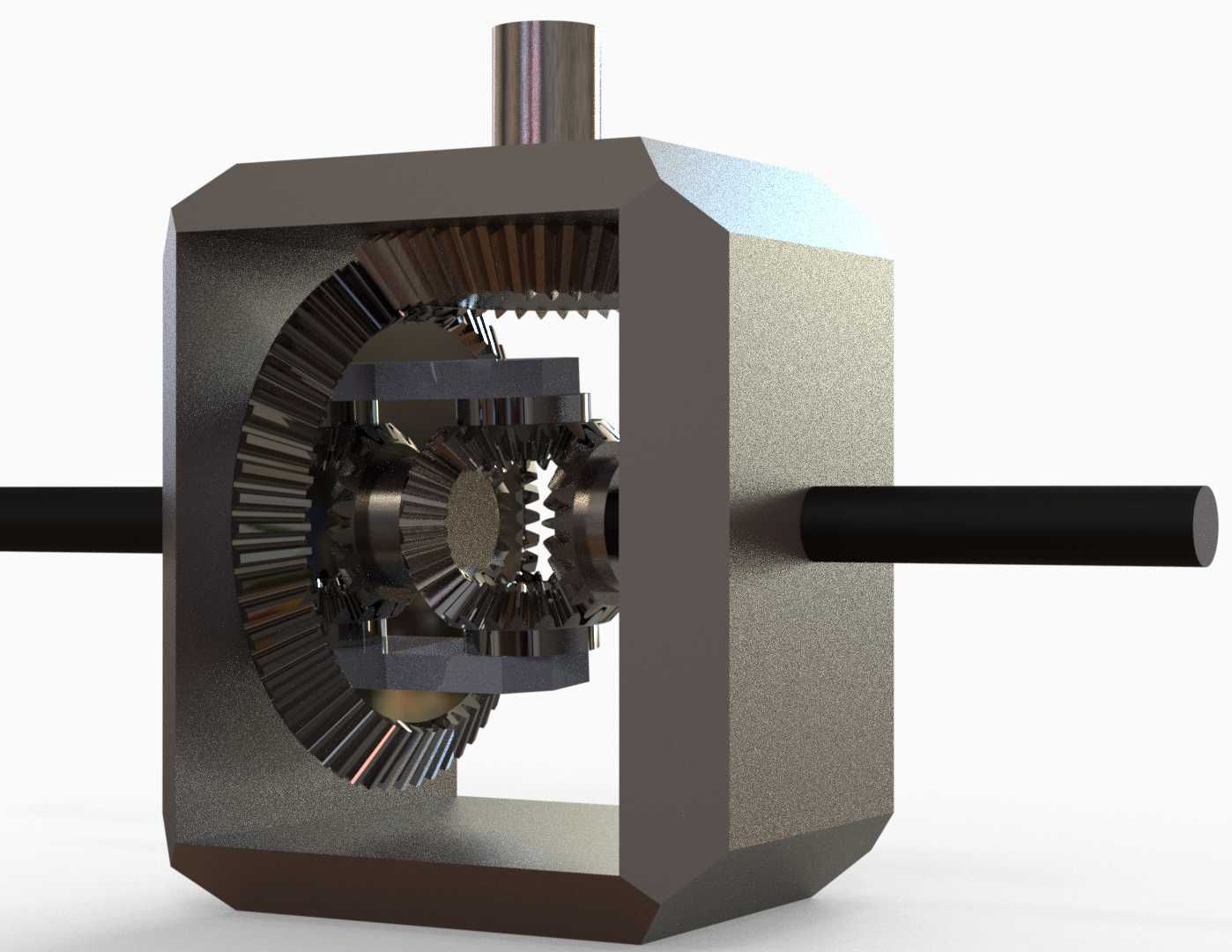

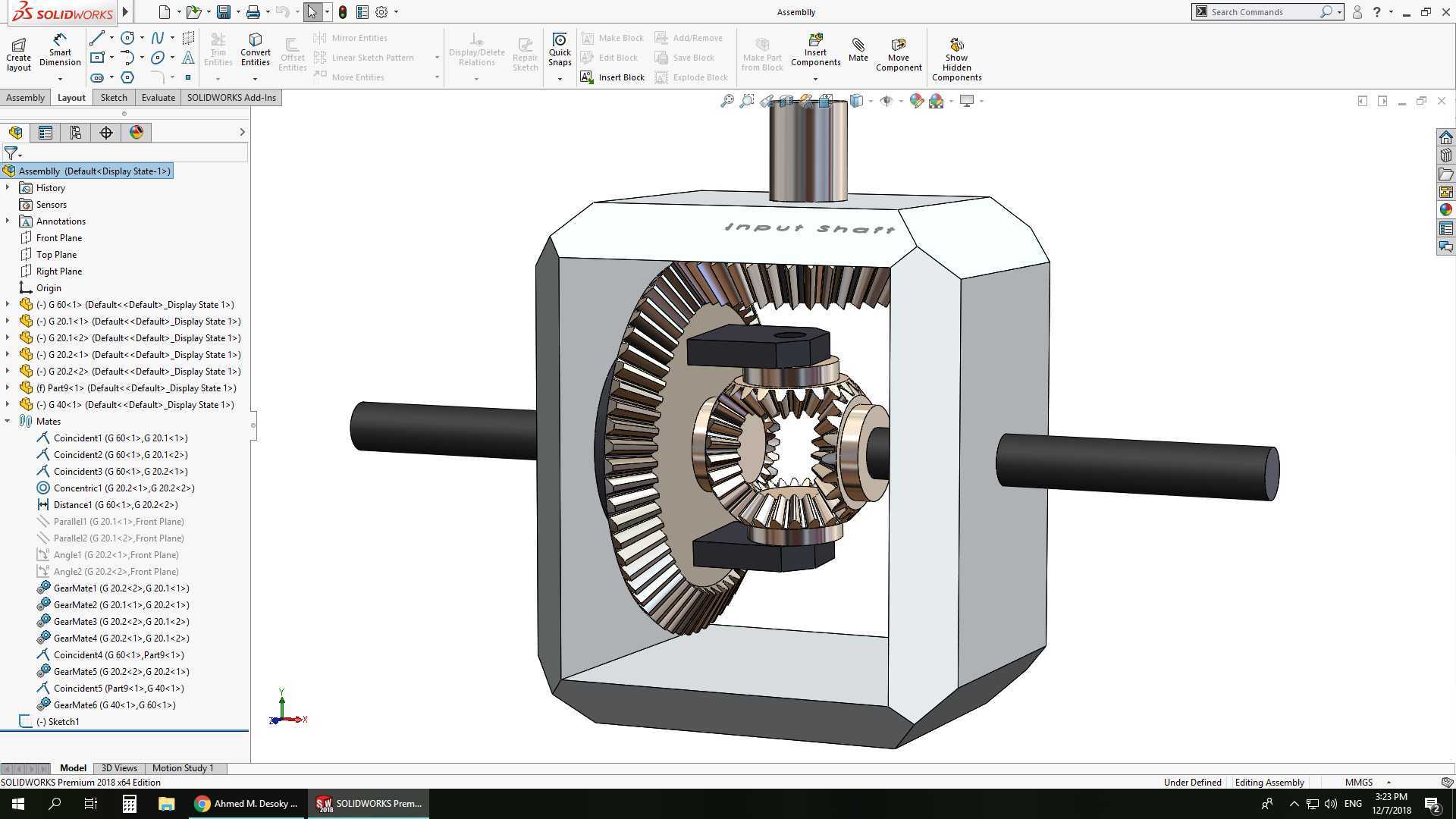

这款差速齿轮箱采用半剖视的结构呈现方式,能直观展现内部锥齿轮啮合、行星轮排布的核心传动逻辑,在传动系统设计中,这类差速结构主要解决同轴两侧输出端的转速差适配问题,常见于需要两侧输出端存在转速差的行走类设备传动链路中。从结构设计逻辑来看,该齿轮箱采用方形一体式箱体结构,输入轴垂直布置于箱体顶部,两侧输出轴沿水平方向同轴贯穿箱体侧壁,这种轴系排布方式能最大化压缩传动链路的轴向占用空间,箱体的方形外轮廓在安装时可直接贴合设备安装基面,无需额外设计弧形适配安装座,安装基准面的平面度公差可按常规安装要求控制在IT7级即可满足定位需求。内部的差速核心采用对称布置的行星锥齿轮结构,与两侧半轴锥齿轮保持恒定啮合间隙,
设计时将行星轮的安装轴做了简化处理,在满足几何结构演示、传动逻辑验证的前提下,省略了部分非核心的紧固件、密封件细节,能让结构设计人员快速理清差速动作的动力传递路径:动力从顶部输入轴传入后,经主减速锥齿轮带动差速器壳转动,行星轮随差速器壳公转的同时,可根据两侧输出端的阻力差实现自转,自动分配两侧输出轴的转速,避免行走类设备转向时出现轮胎拖滑、传动部件卡滞的问题。在安装边界的考量上,箱体两侧的输出轴伸出长度做了等长设计,伸出轴段的直径保持一致,方便选型人员匹配对应规格的联轴器、轴承座等外接部件,箱体的侧壁厚度做了均匀化处理,在满足结构刚度演示要求的同时,也能为后续的轻量化优化、壁厚参数调整预留足够的修改空间。这类剖视结构的齿轮箱模型,
除了用于传动方案的原理验证外,也可作为机械设计教学、传动结构演示的直观载体,帮助设计新人快速理解差速传动的核心逻辑,在做同类型差速器的改型设计时,可直接基于该基础结构调整齿轮模数、轴径尺寸、箱体安装孔位,快速适配不同载荷等级、不同安装空间的设备需求,无需从零开始搭建差速啮合的齿轮副结构,能大幅缩短前期方案设计的建模周期。需要注意的是,该模型做了几何目的的简化处理,实际工程应用中还需要补充轴承安装位、油封槽、箱体连接螺栓孔、润滑油道等细节结构,才能满足实际加工装配的要求。
