桌面壁挂两用红外感应控制装置结构设计

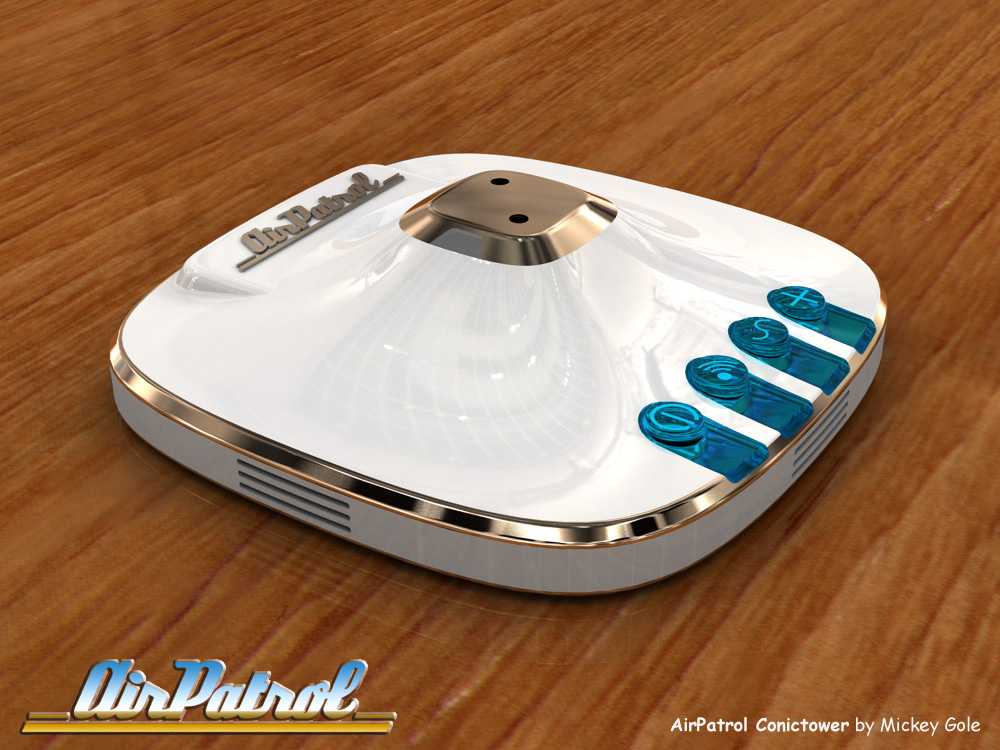

　　这款双安装形态的红外感应控制装置，在民用智能控制、小型商用环境调控场景中有着广泛的适配性，既可以直接放置在办公桌、客厅茶几等平面上作为桌面控制终端使用，也可以通过壁挂固定件安装在墙面、设备侧壁等位置，适配不同空间的布线与操作需求，解决了传统控制设备安装场景单一的问题。装置核心的两个红外传感器被布置在顶部凸起的塔式结构上，这种布局并非单纯的造型设计，而是经过感应范围测算确定的位置——两个传感器呈一定角度向外倾斜布置，配合塔式结构的抬升高度，能够覆盖水平方向120度、垂直方向80度的感应范围，无论是桌面放置时捕捉桌面周边的操作信号，还是壁挂安装时覆盖下方区域的人体或设备信号，都能避免感应盲区，不需要用户刻意对准设备即可完成信号触发。

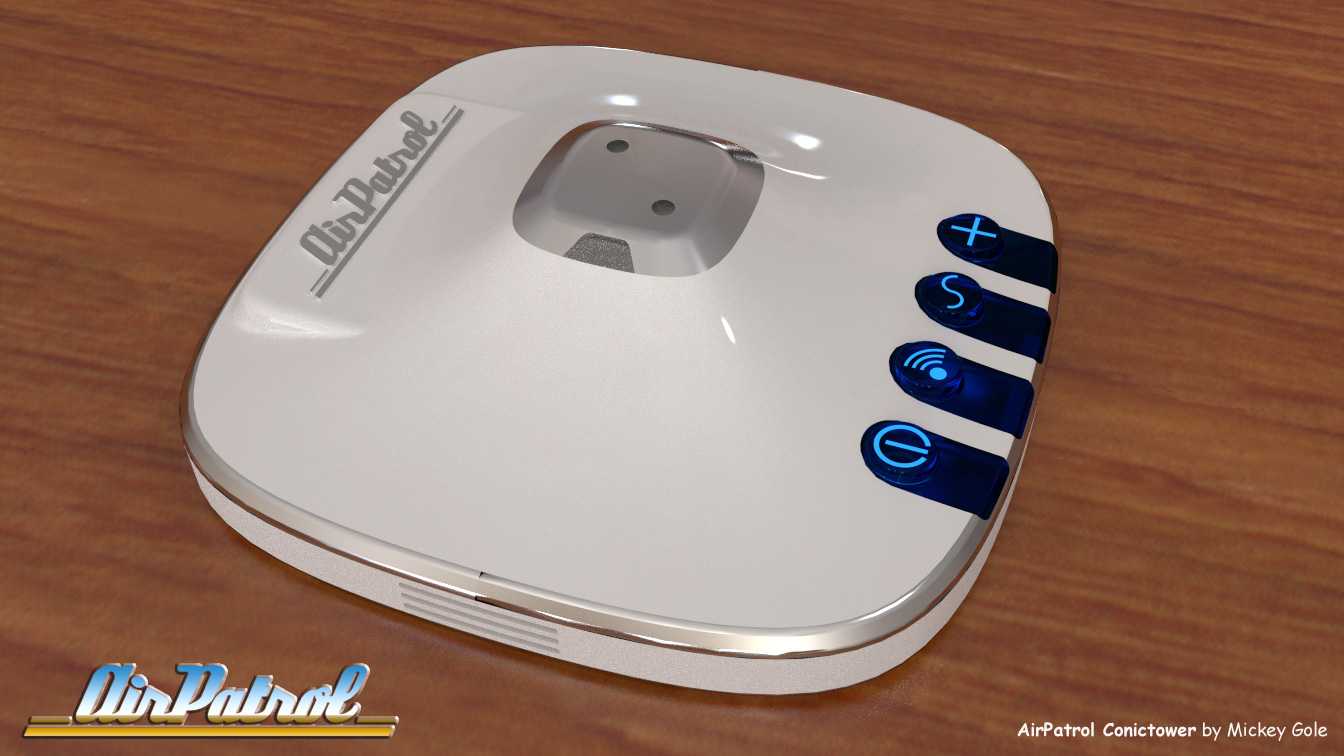

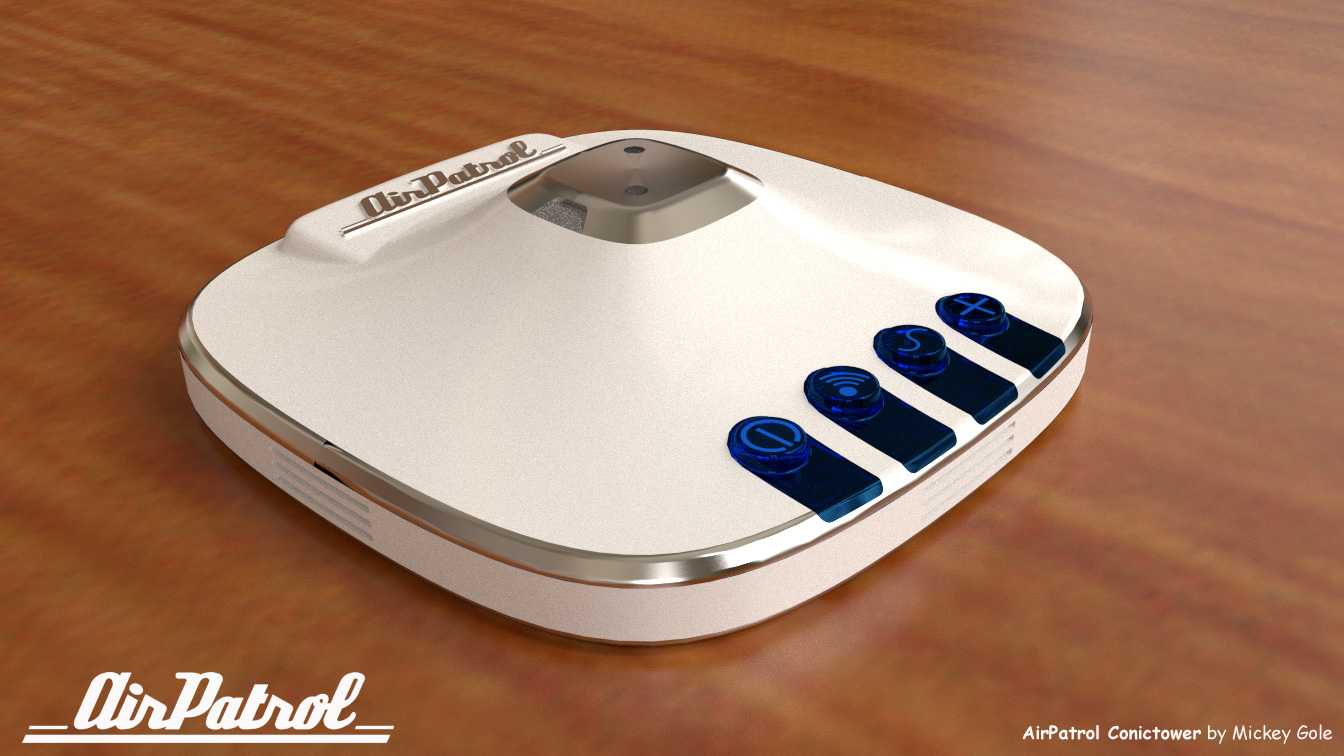

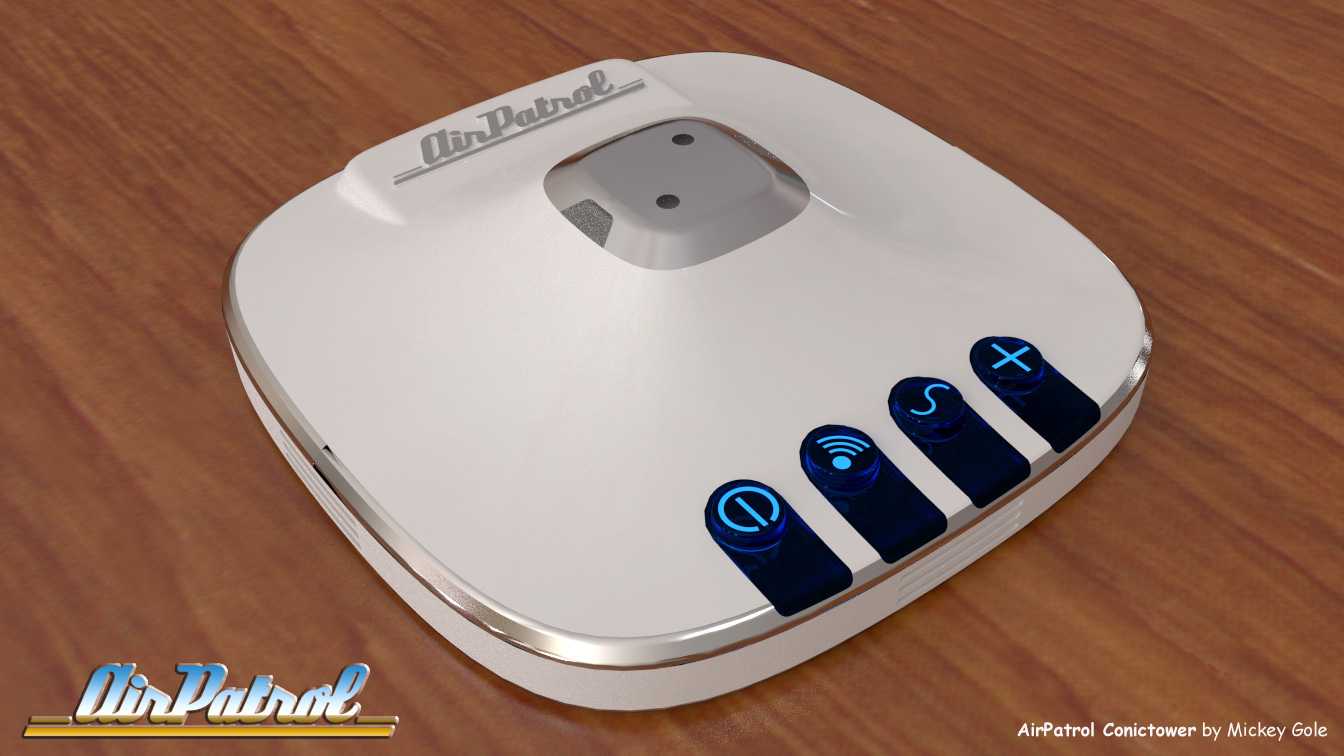

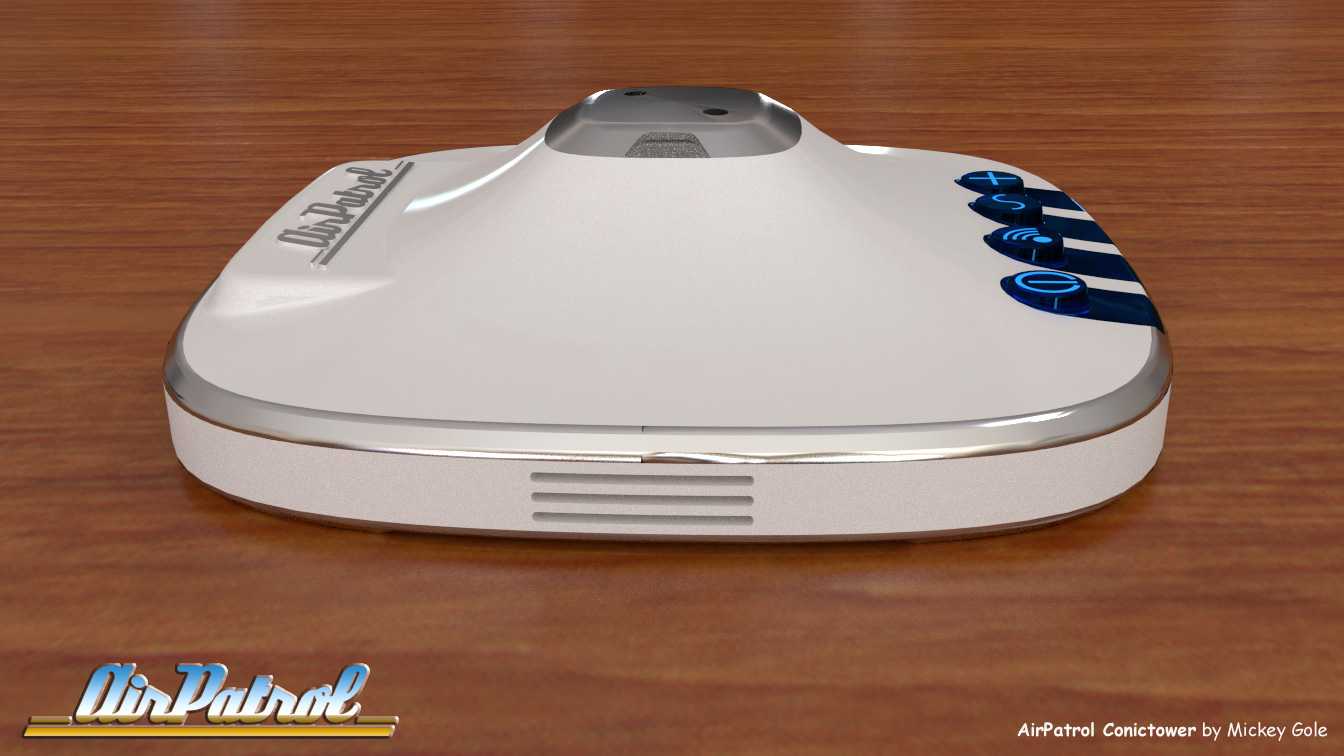

　　从结构设计层面来看，整机采用圆角方形的主体轮廓，边缘做了大弧度倒角处理，既避免了尖锐棱角带来的磕碰风险，也让外壳的注塑成型脱模流程更顺畅，减少边角处的应力集中问题。机身侧面环绕的镀铬装饰件，并非单纯的外观装饰，其采用卡扣式结构与上下壳配合，既可以遮挡上下壳的合模缝，提升外观整体性，也能作为机身的加强筋结构，提升外壳整体的抗挤压能力，避免桌面放置时被重物压变形。正面的四个操作按键采用蓝色半透明材质，每个按键下方都内置了对应的状态指示灯，按键表面模压了对应的功能符号，不需要额外印刷标识，长期使用也不会出现符号磨损脱落的问题，按键的触发行程设置为1.2mm，按压力度控制在1.5N左右，兼顾操作反馈感与长期按压的使用寿命。

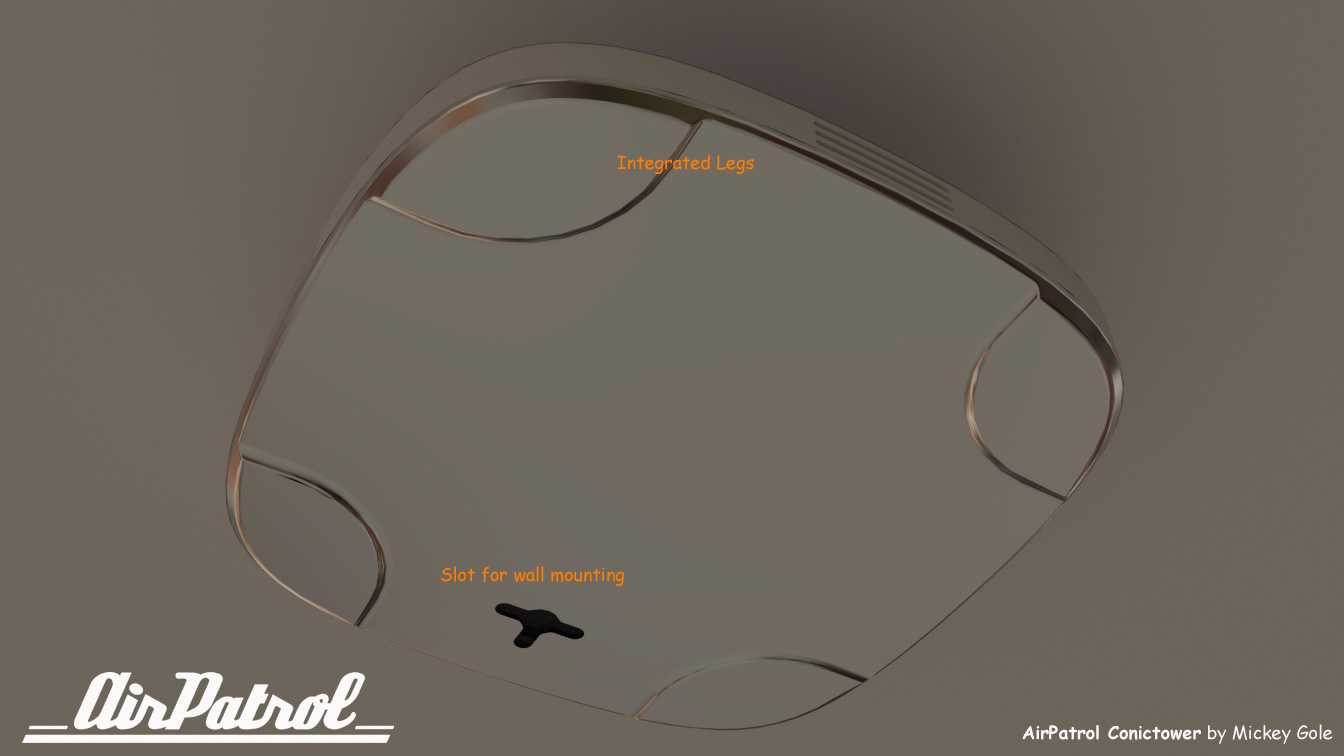

　　在安装边界设计上，桌面放置模式下整机底部设置了四个硅胶防滑脚垫，脚垫突出底面0.8mm，既可以避免机身刮花放置平面，也能增加摩擦力，防止操作按键时机身滑动；壁挂安装模式下，机身背部预留了两个符合标准86盒安装孔距的挂孔，挂孔采用上大下小的葫芦孔结构，安装时只需要在墙面固定两个对应规格的螺丝，将机身挂孔对准螺丝卡入即可完成固定，不需要额外的安装支架，降低了壁挂安装的配件成本。整机内部的PCB板采用四颗螺丝固定在下壳的定位柱上，红外传感器模块通过柔性排线与主控板连接，顶部的传感器外罩采用半透明磨砂材质，既可以让红外信号顺利穿透，也能遮挡内部的元器件，保证外观的整洁度。外壳的壁厚设置为2mm，筋位厚度1.2mm，既满足结构强度要求，也能控制注塑成型时的缩痕问题，保证外观面的平整光滑。
