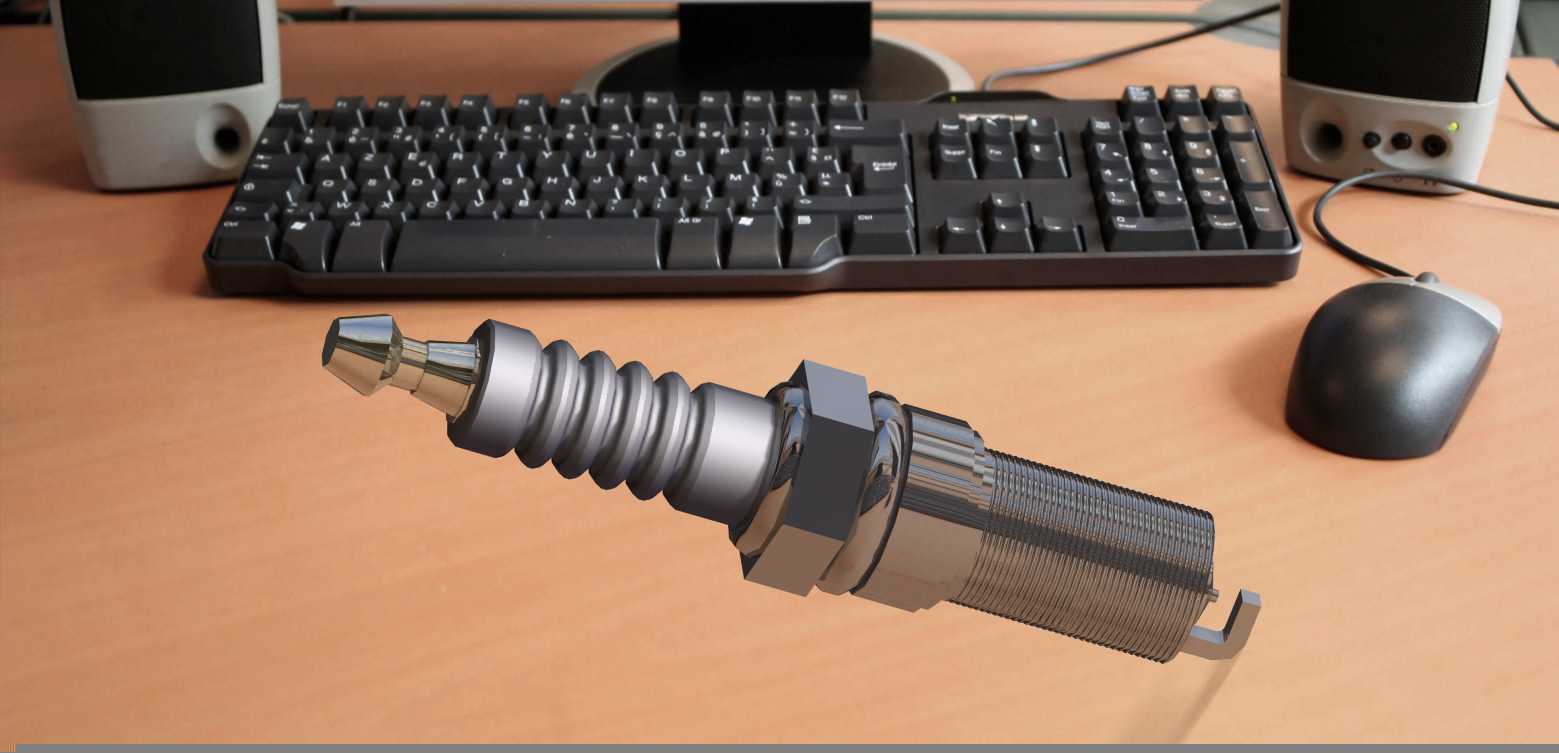

车用点火系统金属火花塞结构设计

　　作为内燃机点火系统的核心执行部件，火花塞的结构设计直接决定了混合气点火效率与发动机工况稳定性，建模过程中需要兼顾安装适配性、绝缘可靠性与电极耐烧蚀性能多维度要求。从实际装车场景来看，这类部件广泛适配小排量乘用车汽油机、通用小型汽油机、摩托车动力单元等采用点燃式做功逻辑的动力设备，安装位置位于气缸盖的预设螺纹孔内，下端电极伸入燃烧室内部，上端接线柱连接高压点火线束，承担着将高压脉冲电能转化为电极间电火花、点燃气缸内压缩油气混合气的核心功能。建模时首先要明确安装边界尺寸，主体螺纹段采用公制标准紧固螺纹规格，螺纹长度匹配不同厚度的气缸盖安装座，确保电极伸入燃烧室的深度处于合理区间，既不会因为伸入过短导致点火位置偏离混合气富集区，

　　也不会因为伸入过长触碰活塞顶部造成运动干涉。六角螺母段的对边尺寸符合标准套筒拆装要求，方便售后维护时使用常规工具完成拆装作业，不会出现套筒打滑或者空间干涉的问题。上部的绝缘陶瓷段采用多段阶梯式结构，表面设计的多道伞棱结构是为了增加高压爬电距离，避免缸盖上部的油污、水汽导致高压电沿绝缘表面泄漏，造成点火能量不足的问题。金属壳体与内部陶瓷绝缘体之间采用卷边压装结构，建模时还原了压装位置的密封垫圈结构，保证燃烧室的高压燃气不会从安装缝隙处泄漏，维持气缸压缩压力稳定。中心电极与侧电极的间隙控制在工程常用的合理区间，电极头部采用细小的收敛结构，能够在相同点火电压下提升电场强度，降低击穿混合气所需的电压阈值，

　　同时减少电极在长期高温燃烧环境下的烧蚀量，延长部件的使用寿命。侧电极采用折弯焊接结构，焊接位置与壳体端面贴合牢固，折弯角度经过反复校核，确保电极间隙的一致性，不会因为长期受高温燃气冲击出现变形偏移。整个模型的所有倒角、退刀槽、密封槽结构都按照实际加工工艺还原，没有出现工艺无法实现的尖锐直角或者不合理壁厚，既可以用于结构原理教学演示，也能作为点火系统匹配设计时的安装干涉校核参考，帮助设计人员在气缸盖布局阶段提前确认安装空间，规避后续装配阶段出现的位置冲突问题。
