手动式管子切割器三维结构设计

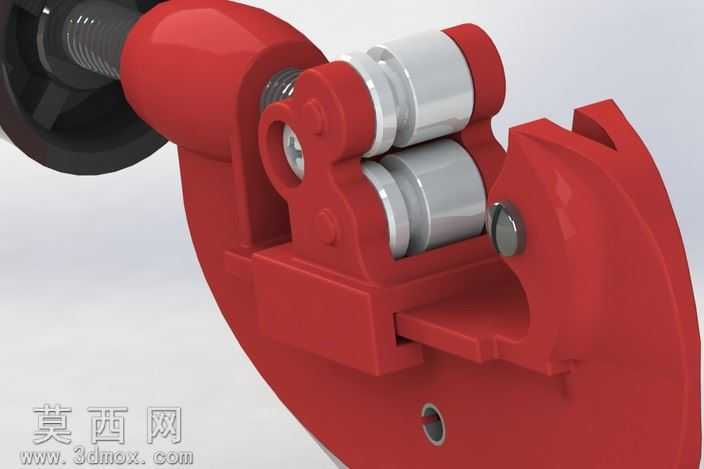

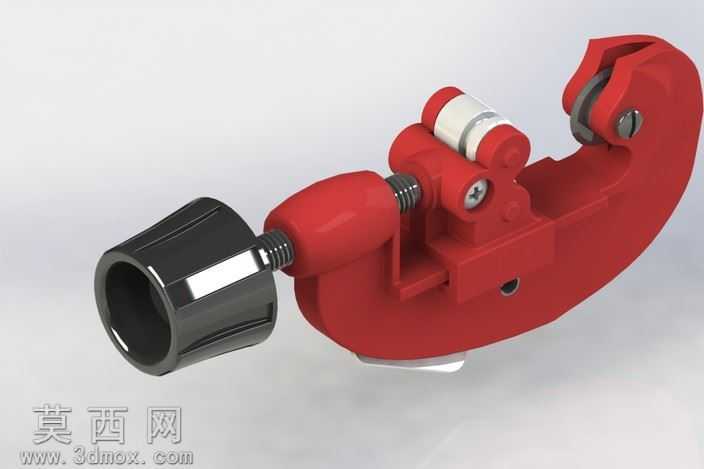

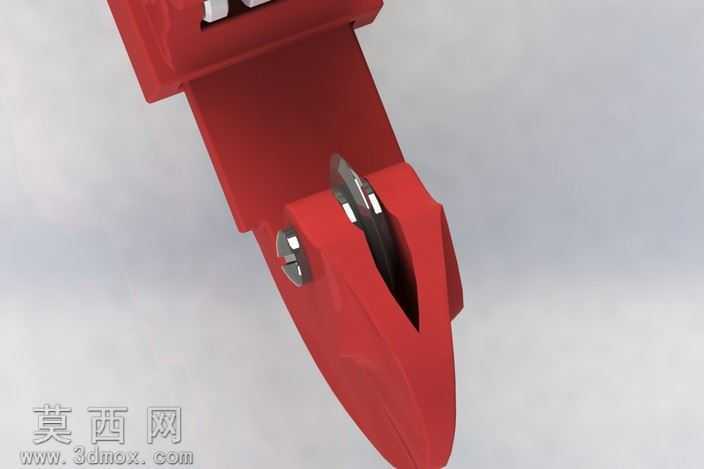

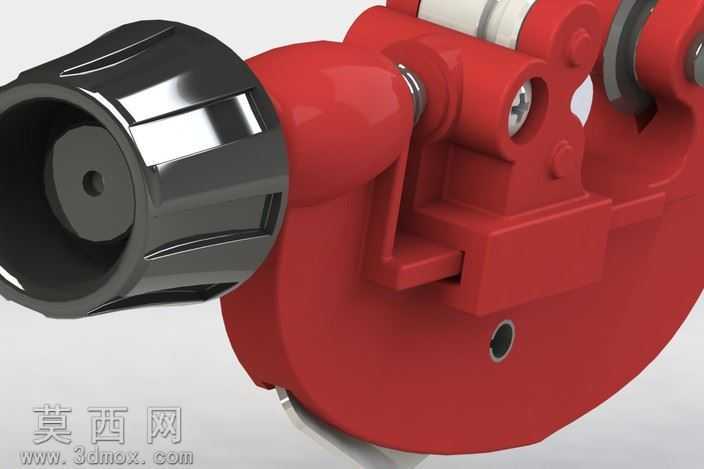

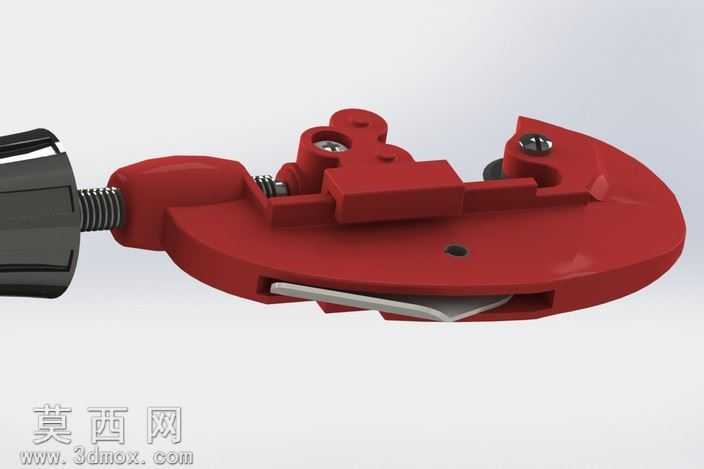

本作品为手动式管子切割器的三维参数化模型，建模过程严格遵循手动五金工具的实际生产尺寸与装配逻辑，采用自底向上的建模方式完成全部零件的构建与整体装配。首先对割刀的核心功能部件进行拆分建模：主体C型架采用铸钢件的结构特征进行建模，还原其弧形承托结构的壁厚过渡、加强筋布局以及各安装孔位的同轴度公差，建模时对架体的圆角过渡、表面拔模斜度进行了精细化处理，贴合实际铸造工艺的成型特征。进给调节组件部分，分别构建了黑色防滑调节旋钮、进给螺杆、滑动压块三个核心零件，调节旋钮表面做了竖向防滑槽的纹理建模，还原手持旋转时的防滑结构，进给螺杆采用标准梯形螺纹参数建模，保证与架体螺纹孔、滑动压块的装配配合关系符合机械传动逻辑，滑动压块与导向滚轮的连接轴做了间隙配合的参数设置，还原实际使用时滚轮随管道转动的活动特性。切割执行组件部分，对圆形切割刀片、刀片固定销轴、压紧弹簧进行了独立建模，刀片还原了高速钢刀具的刃口倒角结构，销轴与架体安装孔做了转动配合设置，压紧弹簧采用螺旋扫描特征完成建模，还原其对刀片的预紧支撑作用。所有零件完成建模后，按照实际装配顺序完成总装，添加了对应位置的配合约束，保证进给旋钮旋转时可带动滑动压块沿架体导向槽线性移动，实现对不同管径管道的夹紧与进给切割动作。材质与渲染阶段，对C型架体、滑动压块等金属结构件赋予红色喷塑金属材质，还原五金工具常见的表面涂装效果，调节旋钮赋予黑色硬质工程塑料材质，添加细微的磨砂表面质感，切割刀片、进给螺杆、销轴等传动与切削零件赋予亮面金属材质，还原金属加工件的光泽与硬度质感，导向滚轮部分的白色衬套赋予尼龙工程塑料材质，区分不同部件的材质特性。渲染时采用柔和的工作室光源，调整各材质的反射、粗糙度参数，清晰呈现各部件的结构层次与装配关系，同时对模型的运动干涉进行了校验，保证各活动部件在进给行程内无结构冲突，完整还原手动管子割刀的结构原理与功能特征，可用于五金工具结构展示、手动工具原理教学以及相关产品的改型设计参考。
