运动型宽叶片橡胶轮结构设计

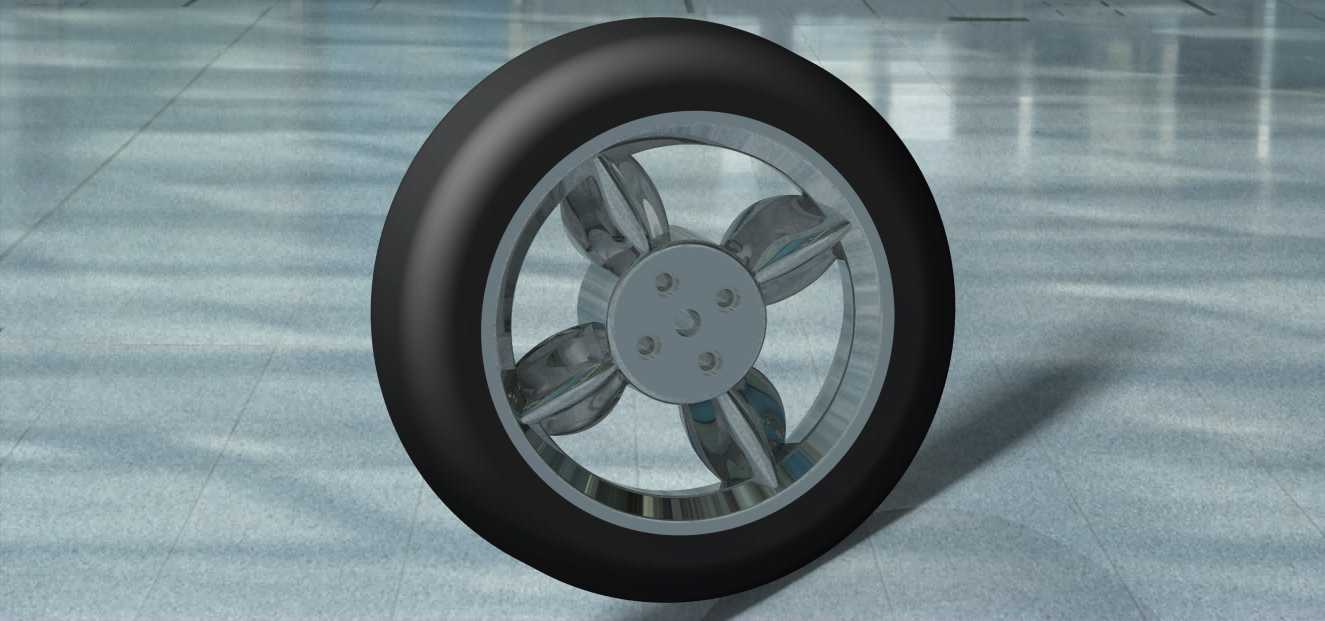

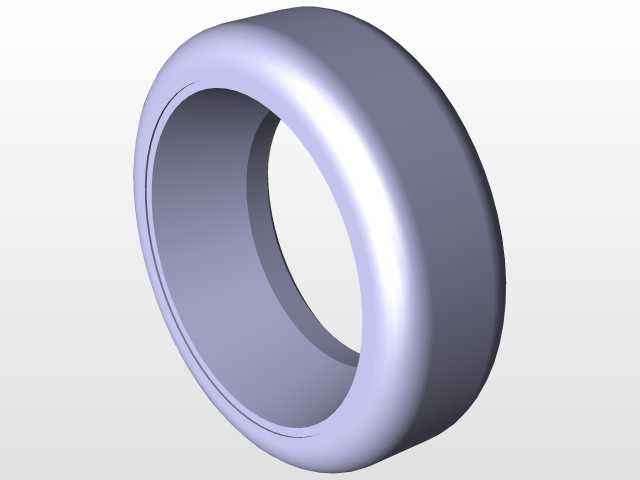

　　这款带橡胶外圈的四宽叶片轮，主要面向小型运动载具、轻量化代步设备、室内移动作业平台的行走场景设计，区别于普通辐条轮的结构逻辑，四片宽叶片式轮毂的设计，首先兼顾了轻量化与结构刚性的平衡，在轮辋与中心安装盘之间，宽叶片以均匀圆周分布的形式形成支撑，相比细辐条结构，宽叶片的受力截面更大，在承受侧向冲击、径向载荷时的应力分布更均匀，不会出现细辐条常见的应力集中导致的辐条变形、断裂问题。橡胶外圈采用标准圆弧截面设计，与地面接触时的接地印痕为连续矩形，接触压强分布均匀，在硬质铺装路面、室内环氧地坪、光滑瓷砖地面行走时，既能提供足够的抓地力，又不会像硬质轮那样产生过大的行走噪音，同时橡胶层的厚度经过匹配设计，能够过滤路面微小凸起带来的振动，

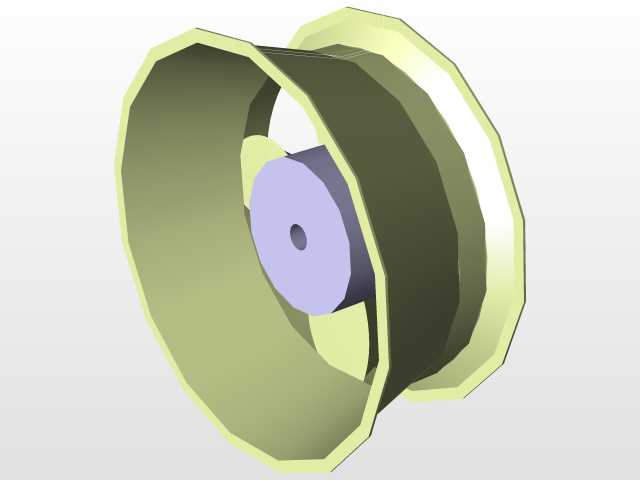

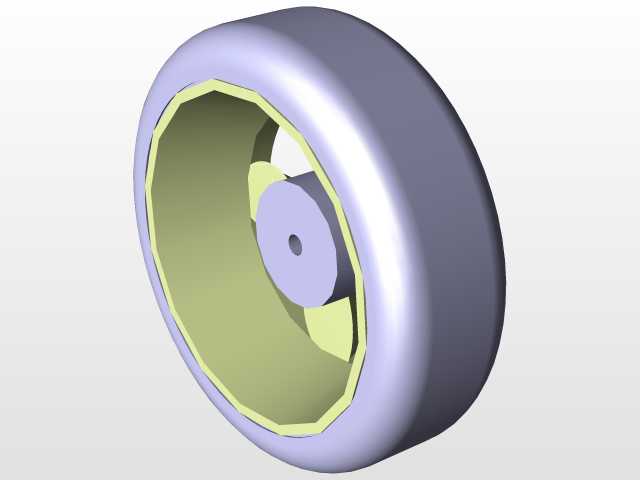

　　降低载具本体的振动传递。中心安装盘采用平面法兰式结构，预留了均匀分布的安装孔位，安装边界与常规小型行走轮的安装尺寸兼容，不需要额外设计转接法兰就可以直接替换同规格的普通辐条轮，适配常见的轮轴直径范围，安装时只需保证安装面与轮轴的垂直度，就可以避免行走时出现轮组偏摆、啃胎的问题。设计过程中，宽叶片的曲面造型并非单纯的装饰作用，叶片的弧度走向经过受力优化，在轮组承受正向载荷时，叶片的受力方向沿叶片曲面的法向均匀分散，不会出现局部应力突变，同时叶片之间的大间隙结构，在轮组行走过程中卷入杂物时，杂物可以顺着叶片间隙自行脱落，不会像密辐条轮那样容易卡入树枝、线绳等杂物造成卡滞。轮辋部分采用与橡胶外圈过盈配合的结构，

　　轮辋表面设计有细微的环形防滑槽，橡胶外圈装配后不会在急加速、急制动时出现橡胶圈与轮辋的相对滑动，保证动力传递的可靠性。这类轮组的应用场景覆盖了小型电动滑板、运动型代步小车、室内巡检机器人、轻型移动货架的行走轮组，相比同尺寸的普通塑料轮，这款轮的动态稳定性更好，在运动过程中遇到小幅度的路面起伏时，宽叶片结构的微形变可以配合橡胶层起到二级缓冲的作用，提升行走的平顺性，同时金属质感的叶片造型也兼顾了外观的运动属性，适配对外观有一定要求的消费级运动载具产品。在建模过程中，各部件的配合公差按照通用机械零部件的公差等级选取，橡胶外圈与轮辋的过盈量控制在合理范围，既保证装配后不松脱，又不会因为过盈量过大导致轮辋被撑变形，中心安装孔的位置度公差严格控制，保证轮组装配后的径向跳动、端面跳动在允许范围内，避免高速行走时出现轮组抖动的问题。
