工业传动用滚子链条组件结构设计

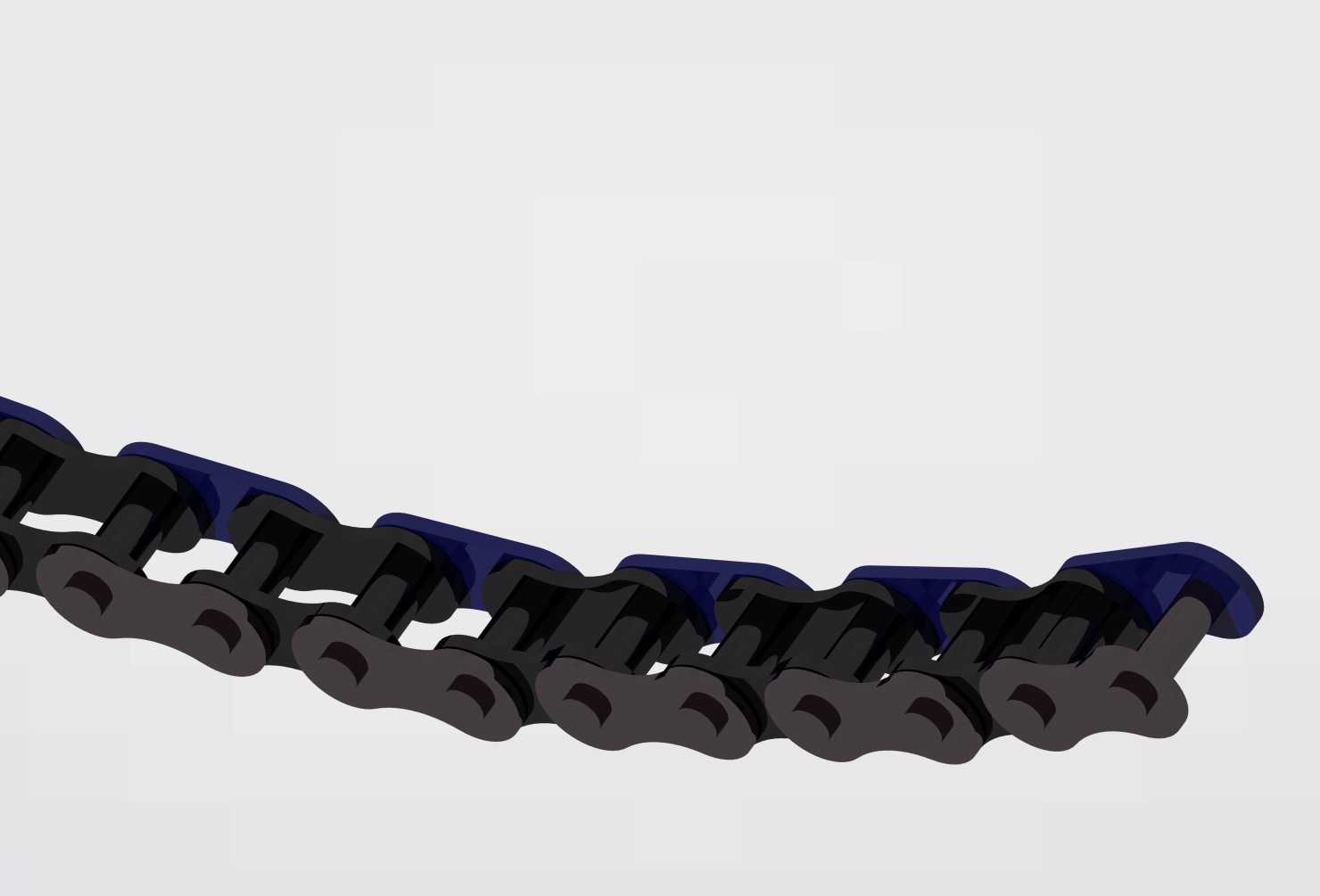

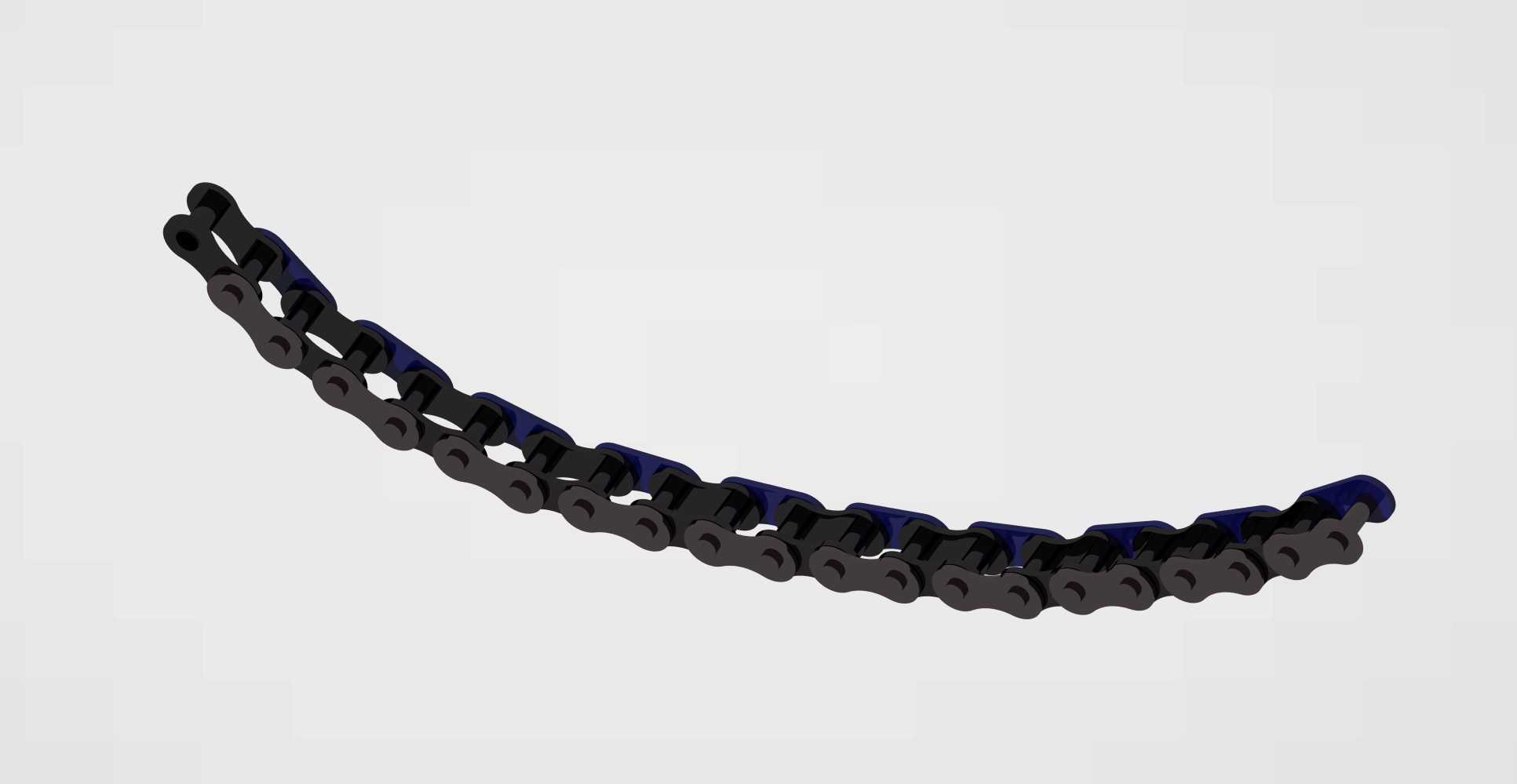

　　链传动作为机械传动系统中应用极广的传动形式，在输送设备、农业机械、工程机械、摩托车、机床辅机等场景中承担着动力传递、物料输送牵引的核心作用，相比带传动，它不存在弹性滑动与打滑问题，平均传动比准确，传动效率更高，张紧力需求更小，作用在轴与轴承上的载荷更低，能在高温、油污、多粉尘等恶劣工况下保持稳定工作状态，相比齿轮传动，它的安装精度要求更低，中心距适配范围更广，适合远距离动力传递场景。本次设计的链条组件为标准短节距精密滚子链结构，整体由内链节、外链节交替铰接组成，内链节包含内链板、套筒、滚子三个核心零件，两个内链板与套筒采用过盈配合压装为一体，滚子间隙套装在套筒外侧，可绕套筒自由转动，啮合时滚子与链轮轮齿形成滚动摩擦，

　　大幅降低啮合过程中的磨损与功率损耗；外链节包含外链板与销轴，销轴穿过相邻内链节的套筒内孔后，两端与外链板过盈压装，形成可相对转动的铰接副，保证链条可顺利绕入、绕出链轮完成啮合动作。设计过程中首先匹配对应链轮的齿形参数确定链节距，节距作为链条最核心的参数，直接决定链条的承载能力与适配链轮规格，节距越大单节承载能力越强，但运行过程中的动载荷、冲击与噪声也会相应提升，因此设计时结合常规中载传动场景的载荷需求选定适配节距，同时控制链板的外形与厚度，链板采用8字形落料成型，兼顾各截面等强度要求与轻量化需求，避免应力集中导致的链板断裂失效。安装边界层面，单节链条的铰接转动角度经过校核，可适配最小齿数链轮的包角啮合需求，不会出现铰接卡滞问题，

　　链条整体的宽度方向尺寸控制在常规链轮齿宽适配范围内，安装时无需对现有链轮做额外改造，可直接替换同规格的标准链条使用。实际应用中，这类链条组件既可以用于两平行轴之间的动力传递，也可以多根并排搭配附件作为输送链使用，在生产线输送、农机割台传动、摩托车动力传输、叉车起升机构牵引等场景中都能稳定发挥作用，设计时充分考虑了铰接副的润滑空间，套筒与销轴之间预留了足够的储油间隙，日常维护时可通过定期加注润滑脂降低铰接磨损，延长整体使用寿命，同时各零件的材质匹配经过验证，链板采用中碳钢淬火处理提升强度与抗冲击性能，销轴采用表面渗碳处理提升表面硬度与耐磨性，滚子采用低碳钢渗碳处理兼顾表面耐磨与芯部韧性，可承受啮合过程中的冲击载荷，避免运行过程中出现滚子碎裂、销轴磨损过快导致的链条伸长失效问题。
