快插式气动管路连接接头结构设计

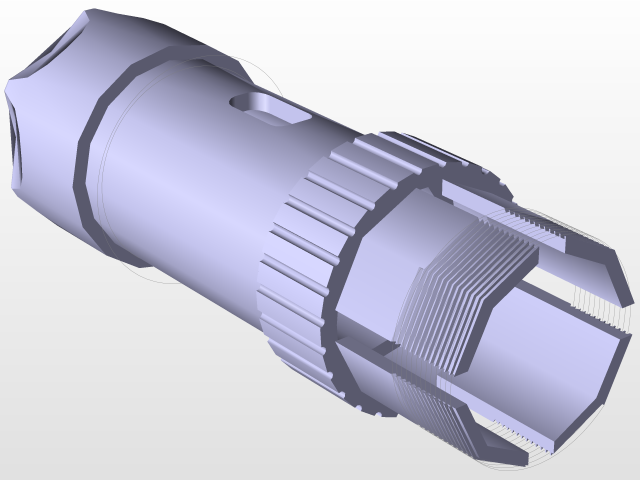

　　这款快插式气动接头主要面向工业气动控制系统的管路布设场景，在自动化生产线气动回路、小型气动工具接驳、车间压缩空气支路改造等场景中应用广泛，核心作用是实现气动软管的快速对接与断开，替代传统需要工具拧紧的螺纹接头，大幅压缩管路拆装的作业时长。从结构设计逻辑来看，接头整体采用同轴回转体布局，主体中段设计了滚花防滑握持段，表面的周向齿纹深度控制在0.4mm左右，既保证操作人员徒手插拔、旋拧时的摩擦力足够，又不会因为齿纹过深在装配时划伤手部。接头的插入端做了内收式弹性卡爪结构，卡爪沿周向均匀分布6个独立瓣片，瓣片内侧带有倒向的卡齿，当气动软管插入到位后，卡爪会在外侧弹性圈的预紧力作用下抱紧软管外壁，即使管路内存在0.8MPa的常规工作气压，

　　也不会出现软管脱开的问题；卡爪前端设计了导向锥面，软管插入时不需要刻意对准，顺着锥面就能顺利推入到位，降低现场装配的对准难度。接头的密封段设置在卡爪后方，采用内嵌式丁腈橡胶密封圈，密封圈的压缩量设计为15%，既能保证对接后的气密性，在1MPa测试气压下无泄漏，又不会因为压缩量过大导致软管插入阻力过高，单人徒手即可完成插管操作。接头的另一端根据适配场景可以设计为外螺纹、内螺纹或者同规格快插接口，本次展示的结构为同径快插直通结构，整体外形的最大外径控制在22mm，安装时只需要预留直径25mm的操作空间即可，不需要额外的扳手操作空间，适合在设备内部管路排布密集、操作空间狭窄的区域使用。设计过程中对卡爪的受力做了针对性优化，

　　卡爪瓣片的厚度从根部到尖端逐渐减薄，保证瓣片拥有足够的弹性变形量，在软管反复插拔500次后，卡爪的抱紧力衰减不超过10%，密封圈的位置设计了定位挡边，避免插拔软管时密封圈被管壁带动移位，长期使用也不会出现密封失效的问题。接头的外表面做了哑光硬质氧化处理，在车间多油污、多粉尘的环境下也能保持表面不被腐蚀，日常维护只需要擦拭表面即可，不需要额外的防锈处理。
