U型带安装孔钣金折弯金属固定支架

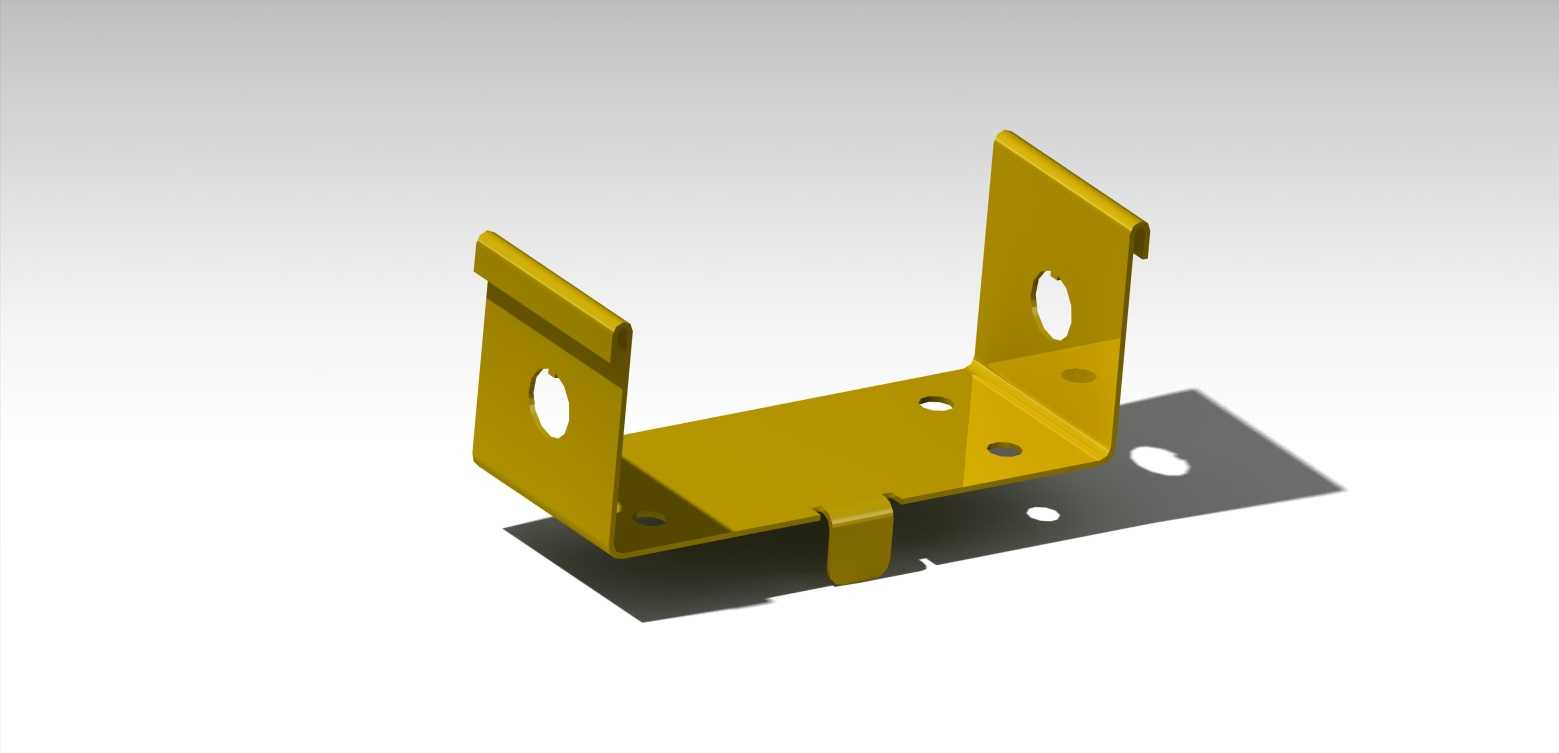

　　这款U型折弯钣金支架，在各类工业设备、机电装配场景中应用十分广泛，常见于电气柜内部元器件承托、小型设备侧装固定、输送线旁侧附件安装、钣金柜体内部走线架定位等场景，属于通用型连接固定类五金构件。从结构设计来看，整体采用单张金属板材经落料、冲孔、多道折弯工序一体成型，没有额外的焊接拼接结构，既减少了加工工序的累计误差，也避免了焊接位置的应力集中问题，长期受载下结构稳定性更有保障。两侧立边对称开设的圆形通孔，用于穿装螺栓完成与安装基面的锁紧固定，孔位边缘做了去毛刺处理，避免装配时刮伤螺栓镀层或者安装人员手部；底面开设的两个大小不一的圆孔，分别用于定位销穿装定位、紧固件穿装锁紧，底部向下弯折的小卡舌，可卡入安装基面的预留卡槽内，

　　在螺栓锁紧前实现预定位，降低装配时的对位难度，提升现场装配效率。两侧立边顶端的外翻折边，一方面提升了立边的结构刚性，避免薄板受侧向力时出现立边变形外翻的问题，另一方面折边形成的导向面，在套装配套构件时能起到导入作用，减少装配卡滞。设计阶段充分考虑了钣金加工的工艺性，所有折弯位置的内R角匹配板材厚度设置，避免折弯时出现开裂或者回弹超差的问题，所有冲孔的孔边距均满足钣金加工的最小工艺要求，不会出现冲裁时孔位变形的情况。安装边界方面，两侧立边的间距适配常规小型电气元件、传感器模块的安装宽度，底面的安装孔位间距符合通用工业安装基面的预留孔距标准，不需要额外对安装面进行二次打孔改造，可直接适配现有安装位。整体结构没有冗余设计，在保证结构强度满足常规静态承托需求的前提下，尽可能减少板材用料，兼顾了加工成本与使用性能，适合批量冲压生产，在各类通用装配场景中可替代定制焊接支架，减少非标设计的工作量。
