翼型剖面结构三维建模设计作品

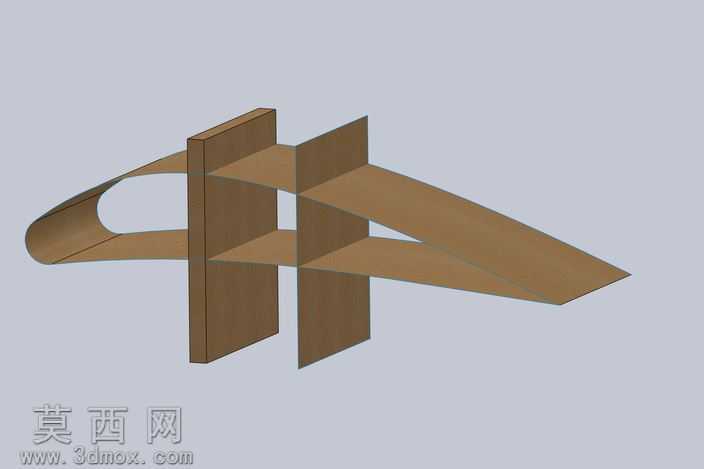

本作品为翼型剖面结构的三维建模成果，建模过程围绕航空翼型的典型气动外形特征展开，首先基于标准低速翼型的坐标数据生成翼型的上下翼面轮廓曲线，通过放样曲面操作构建连续顺滑的翼面主体曲面，确保翼型前缘的圆弧过渡、后缘的收窄形态完全符合气动设计的曲率要求，曲面建模过程中反复调整控制点权重，消除曲面的褶皱与曲率突变问题，保证翼面的气动光滑性。在内部结构建模上，还原了翼段内部的翼肋支撑结构，两个翼肋构件分别布置在翼段的对应站位，翼肋的外形与翼面内轮廓完全贴合，通过布尔运算与翼面壳体形成装配约束关系，还原真实机翼内部的支撑传力结构特征，翼肋上预留的结构缺口也按照常规机翼的设计逻辑做了简化还原，兼顾结构展示性与建模效率。材质设置上，翼面主体采用哑光浅灰色航空铝合金材质，调整材质的粗糙度与反射参数，模拟航空构件常用的阳极氧化表面处理效果，内部翼肋采用棕褐色层压木质材质，区分内外结构的材质差异，方便直观观察翼段的内部构造。渲染阶段采用均匀的环境漫反射光源，搭配柔和的定向补光消除翼面曲面的暗部死黑，突出翼型的曲面弧度与结构层次，渲染视角选择斜向等轴测视角，可同时观察到翼型的上翼面弧度、前缘形态、后缘收窄特征以及内部的翼肋支撑结构。设计思路上，本模型以教学展示为核心目的，没有做过度复杂的细节刻画，重点突出翼型的典型剖面形态与内部支撑逻辑，既可以作为航空基础知识教学的演示模型，也可以作为后续复杂机翼建模的基础翼段模块，建模过程中采用参数化控制方式，翼型的弦长、厚度、弯度参数均可快速调整，方便衍生出不同参数的翼型模型，适配不同的使用场景。
