纺纱机排挡传动结构三维设计

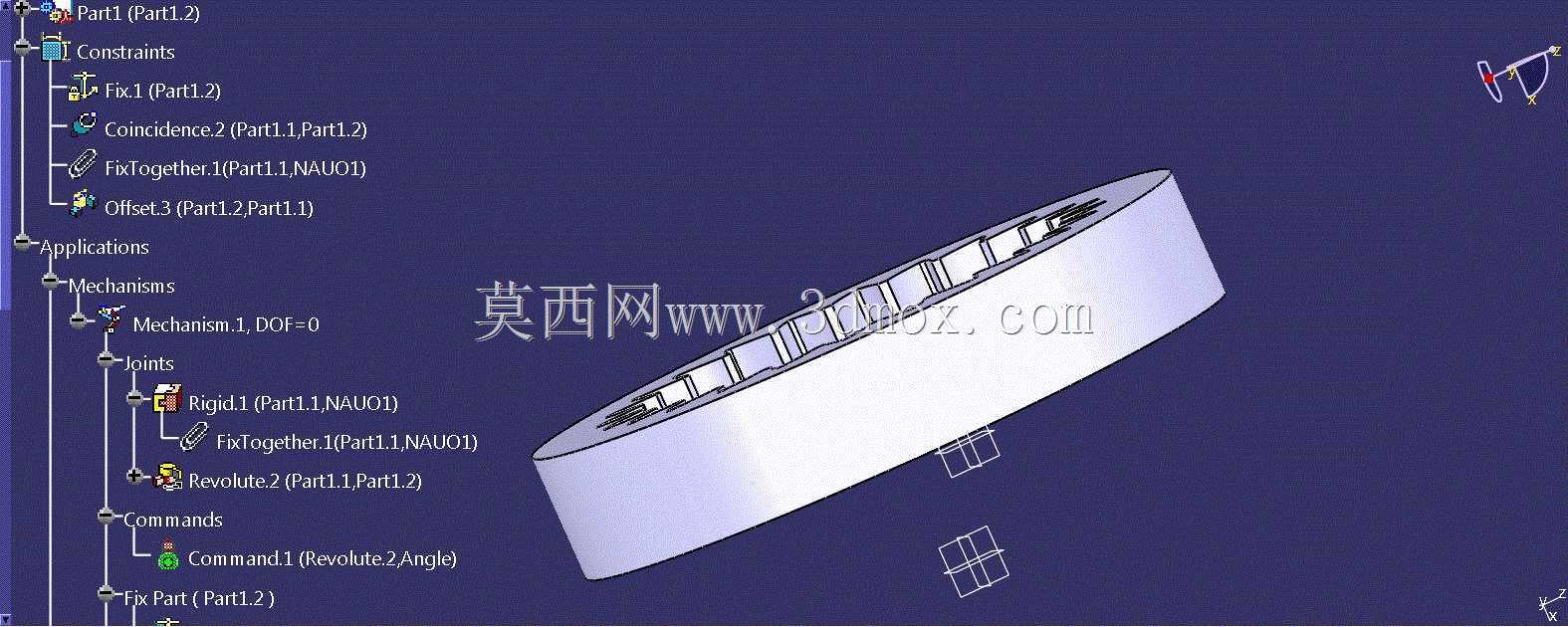

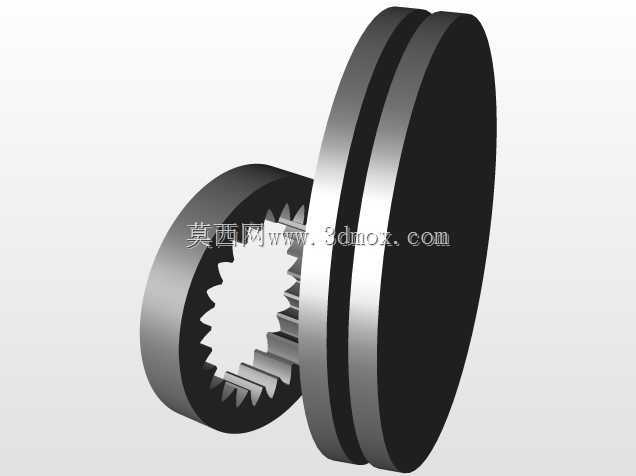

　　该排挡结构属于纺纱设备传动系统的核心执行部件，主要应用于环锭纺、气流纺等主流纺纱机型的转速切换与传动比调节环节，在纺纱生产流程中承担不同工艺段的转速匹配功能，可实现细纱牵伸、卷绕成型等工序的传动参数切换，保障纱线在不同支数生产时的张力稳定与线速度匹配。从结构设计逻辑来看，该部件采用筒状基体配合周向分布的卡槽式啮合结构，基体整体为薄壁回转体构型，周向均匀排布的卡位结构可与换挡拨叉、传动齿轮组形成稳定配合，换挡过程中通过拨叉推动该排挡件沿轴向滑移，使不同位置的卡槽与对应传动齿嵌合，完成动力传递路径的切换，整体传动间隙控制在0.02mm以内，可有效降低换挡过程中的冲击与异响，避免纺纱过程中因传动顿挫导致的纱线断头问题。

　　设计阶段充分考虑了纺纱车间多飞花、高湿度的工况环境，基体表面做了光滑过渡处理，无易积花的死角结构，周向卡位的倒角设计兼顾了换挡导入的顺畅性与啮合后的接触强度，可承受纺纱设备连续运转下的交变载荷，不会出现卡位崩损或滑移脱档的问题。从安装边界来看，该排挡件的内孔与传动轴采用间隙配合，配合公差选取H7/g6，轴向定位依靠轴用卡簧完成，安装时无需额外定制专用工装，可直接适配现有纺纱机的传动轴系，轴向滑移行程控制在15mm，换挡到位后卡位与传动齿的啮合长度不小于8mm，保障动力传递的可靠性。实际生产应用中，该排挡结构可适配不同型号的纺纱机传动箱改造，无需对原有设备的轴系布局做大幅调整，即可实现多档位转速切换，满足不同纱支生产的工艺需求，换挡操作的响应速度快，传动效率可达98%以上，可有效降低纺纱过程中的传动能耗，同时结构件的加工工艺性良好，可采用45号钢模锻后精加工成型，加工成本较低，适合批量配套纺纱设备生产与旧设备升级改造使用。
