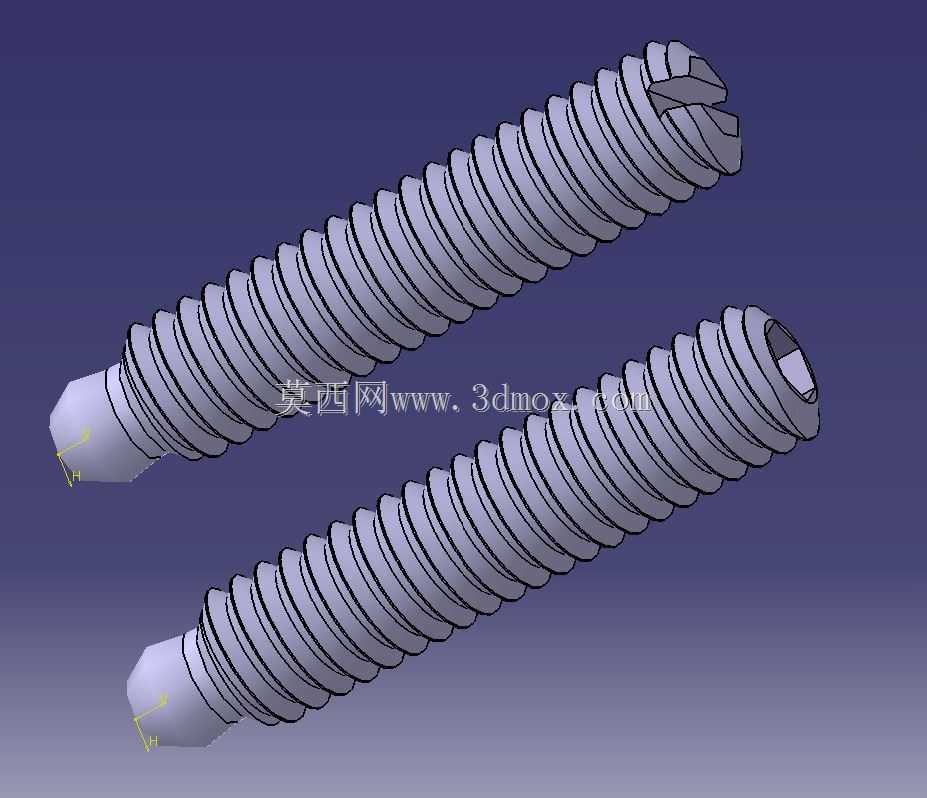

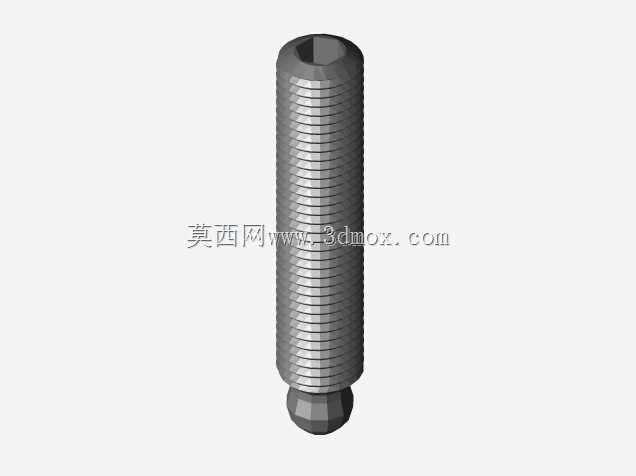

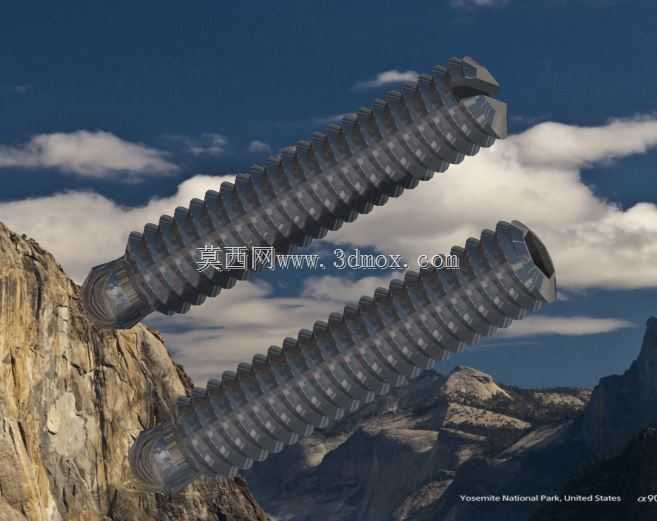

两款球头特殊槽型螺纹紧固件结构设计

　　在非标自动化装配、精密仪器装调、狭小空间紧固件作业场景中，常规一字、十字、内六角槽型的螺丝往往存在施力角度受限、拧紧过程易滑牙、端部无法适配弧形定位面的问题，这两款特殊结构的螺纹连接件正是针对这类痛点完成的结构优化设计。两款零件主体均采用全牙外螺纹结构，螺纹牙型遵循普通公制连接螺纹的截面参数，牙侧角保持60度标准值，可与对应规格的标准内螺纹孔实现完全互配，无需额外加工特殊适配螺纹，能直接替换同规格常规螺丝完成装配，降低现场备件的品类管理难度。两者的核心差异集中在头部驱动区域：一款采用适配大扭矩拧紧的深槽结构，槽壁做了加厚处理，可承受更高的拧紧力矩，适合需要大预紧力的钢结构连接、重载模组固定场景，拧紧过程中批头与槽壁的接触面积更大，

　　能有效减少长时间反复拆装导致的槽口磨损、滑牙问题；另一款采用窄槽适配小规格扭矩批头，适合精密电子设备、光学调整架这类对锁紧力控制精度要求高的场景，避免预紧力过大压裂脆性基材或是导致薄壁件变形。两款零件的下端均设计为球形端面，这一结构并非装饰性设计，而是针对带弧形定位面的装配件、或是装配孔存在小角度偏斜的工况做的适配：当被连接件的贴合面为弧面、或是安装孔与紧固件轴线存在3度以内的偏角时，球形端面可以自动适配贴合角度，不会出现常规平端螺丝拧紧后局部应力集中、贴合面压痕不均的问题，同时能保证螺纹旋合过程中受力始终沿螺纹轴线方向，减少螺纹副的侧向附加载荷，提升连接结构的抗疲劳寿命。从安装边界来看，两款零件的头部外径均略大于螺纹大径，

　　头部高度控制在同规格内六角螺丝头部尺寸的1.1倍以内，不会额外占用过多的装配空间，可适配常规规格的沉头孔、通孔安装场景；球形端部的球面半径经过匹配计算，当螺丝完全拧紧时，球面顶点不会超出被连接件的定位面，不会对周边运动部件造成运动干涉。在实际选型应用中，大扭矩槽型款可用于生产线工装夹具的固定、设备机架的拼接连接，能承受设备运行过程中的振动载荷，避免紧固件松动；精密槽型款可用于光学镜片调整架、传感器安装座的固定，小扭矩拧紧即可保证足够的连接预紧力，同时球形端面能减少安装面的平面度误差对装配精度的影响。建模过程中对螺纹收尾段做了平滑过渡处理，避免螺纹末端出现应力集中尖角，在承受交变载荷时不易从螺纹收尾处发生断裂；头部槽口的边缘做了微小倒角处理，既方便批头快速导入槽口，也能去除加工过程中产生的毛刺，避免装配时毛刺脱落掉入设备内部造成卡滞故障。
