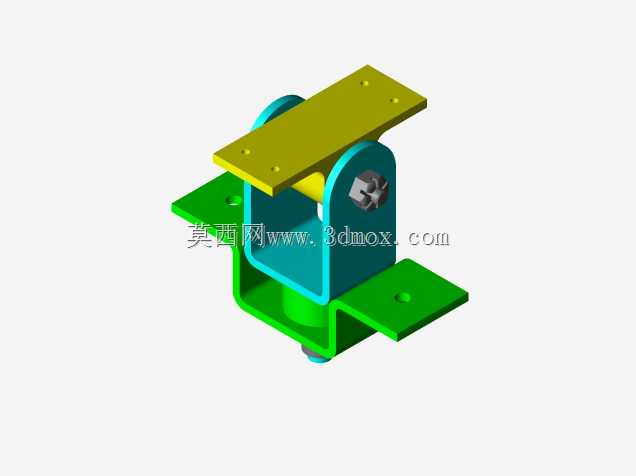

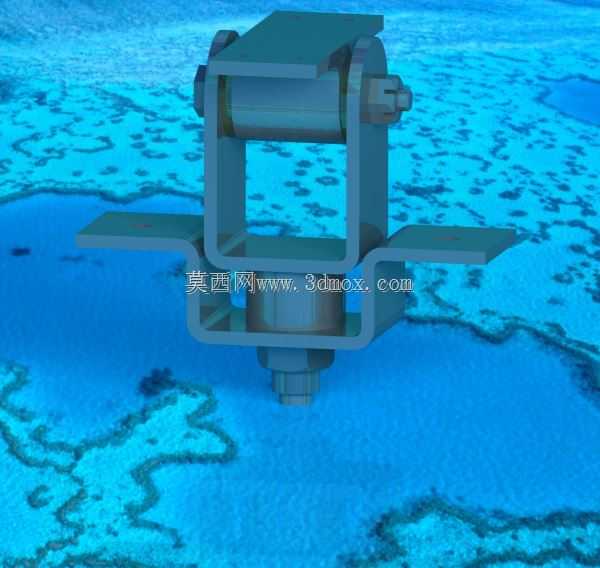

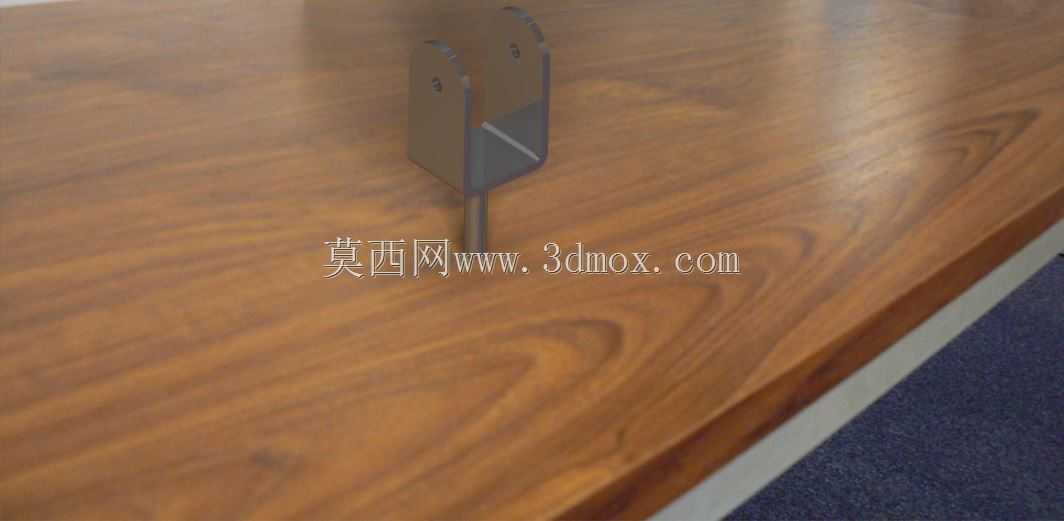

工业设备专用铰接式冲击承载连接构件

这类铰接式冲击承载构件，常应用在存在往复冲击载荷的工业设备连接点位，比如自动化产线的缓冲工位、重载输送设备的限位衔接处、小型冲压设备的执行端连接部位，核心作用是在传递冲击作用力的同时，通过铰接结构释放非载荷方向的附加应力，避免刚性连接在反复冲击下出现焊缝开裂、螺栓断裂的失效问题。从结构设计逻辑来看，构件采用上下分体式的承载框架，上部的铰接耳座预留了标准销轴安装位，销轴孔的同轴度公差控制在0.02mm以内，保证铰接转动时无卡滞，不会因为偏载造成销轴的异常磨损；下部的冲击承接端做了加厚的过渡圆角，圆角半径根据冲击载荷的应力流走向设计，避免直角位置出现应力集中，在1.5倍额定冲击载荷的有限元仿真下，最大应力点出现在圆角过渡处，数值远低于常用结构钢的屈服强度。两侧延伸的安装翼板做了平整的安装面，表面粗糙度控制在Ra3.2，安装孔位采用对称排布设计，安装边界的孔距公差按照IT9级精度控制，适配常规的M8/M10规格连接螺栓，安装时不需要额外做配钻加工，可直接与设备的安装基面贴合固定。构件整体的外形尺寸控制紧凑，总高度不超过120mm，横向安装翼板的总宽度在180mm左右，不会占用过多的设备安装空间，适合在空间受限的设备内部工位布置。设计时特意将铰接转动副的间隙控制在0.1mm-0.15mm之间，既保证转动灵活性，又避免间隙过大造成冲击时的异响和额外碰撞载荷，下部的承接柱与框架主体采用一体化折弯后焊接的工艺，焊接位置做了坡口处理，焊后进行去应力退火，消除焊接残余应力，避免长期受冲击后出现焊接位置变形。这类构件在实际使用中，不需要额外添加润滑结构，铰接位置的销轴采用耐磨合金钢材质，表面做淬火处理，硬度达到HRC45-50，日常免维护即可满足长期往复冲击的使用需求，相比普通的刚性连接支架，抗冲击疲劳寿命能提升3倍以上，可适配不同工况下的小幅度角度偏移，抵消设备运行时的装配误差和振动带来的位置偏移，不会因为安装基面的微小形位公差造成额外的附加载荷。
