车用电子油门踏板结构设计方案

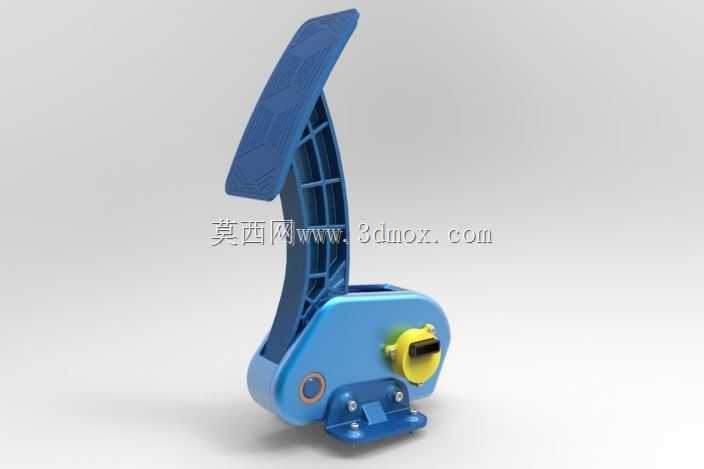

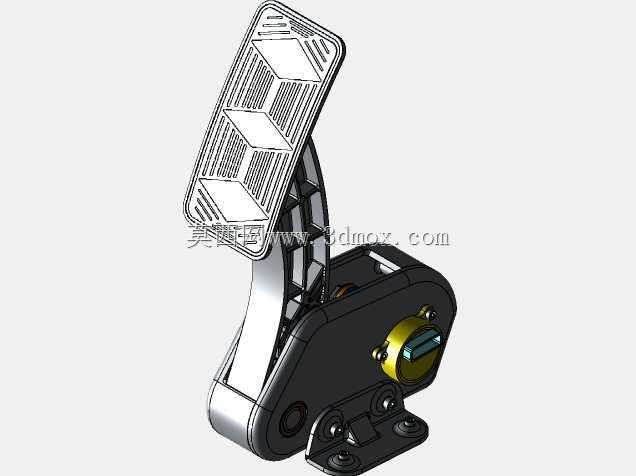

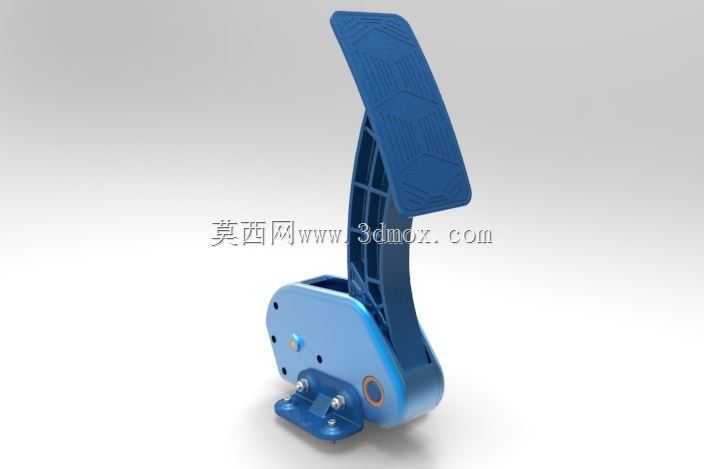

　　这款踏板结构主要适配乘用车辆、轻型商用车辆的驾驶舱操控区域，作为驾驶员动力请求的输入终端，直接关联车辆动力系统的扭矩输出逻辑，替代传统拉索式油门的机械传动路径，通过内置的角度传感单元将踏板的角位移量转化为电信号传递给整车控制器，实现动力输出的精准调控。从结构设计逻辑来看，踏板臂采用弧形上扬的造型，充分考虑人体工程学踩踏角度，踏板面设置防滑纹理结构，脚掌接触区域的弧度贴合日常驾驶时的脚踝活动轨迹，长时间踩踏不易产生疲劳感，踏板臂内部做加强筋布局，在保证整体结构强度的前提下尽可能降低部件自重，避免踩踏过程中出现结构形变导致的信号偏差。基座部分采用压铸壳体结构，底部预留三个螺栓安装点位，

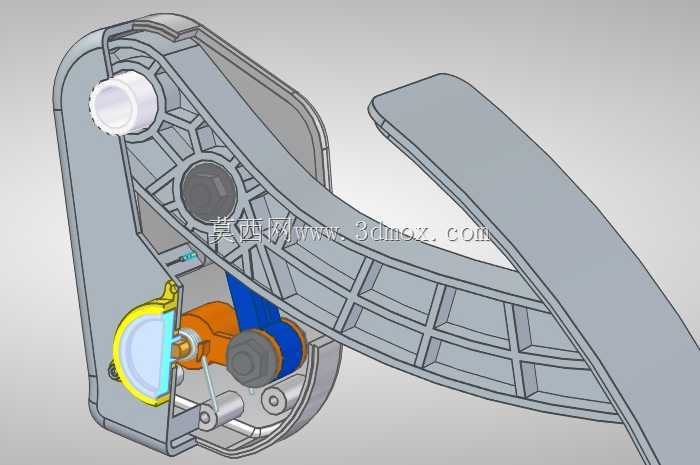

　　安装孔位的间距匹配主流车型驾驶舱前围板的通用安装尺寸，安装面设置橡胶减震垫，能够过滤车辆行驶过程中传递到驾驶舱的细碎振动，避免振动导致的传感信号误触发。传感端采用非接触式角度检测结构，集成在基座侧方的防护壳体内，防护等级满足驾驶舱内的防尘防泼溅要求，转动副位置设置自润滑轴套，踩踏全程的转动阻尼经过调校，初始段阻尼较小便于精准控制小幅动力请求，中后段阻尼线性提升，给驾驶员清晰的踩踏行程反馈，避免误操作导致的动力突增。设计过程中充分考虑安装边界约束，整体结构的横向宽度控制在120mm以内，纵向安装深度不超过180mm，踏板的最大转动行程控制在17度范围内，不会与驾驶舱内的制动踏板、离合踏板以及周边内饰护板产生运动干涉，

　　转动极限位置设置软质缓冲块，避免踏板到达极限行程时产生硬碰撞异响。回位结构采用双扭簧布局，在单根弹簧失效的情况下依然能够保证踏板回到初始怠速位置，满足功能安全的冗余设计要求，所有外露的金属部件都做了防腐镀层处理，塑料部件选用耐高低温的工程材质，能够适应-40℃到85℃的驾驶舱环境温度变化，不会出现材质脆化、形变导致的功能失效。
