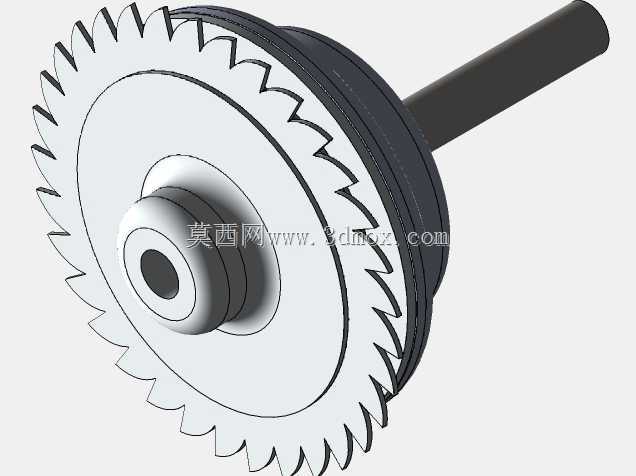

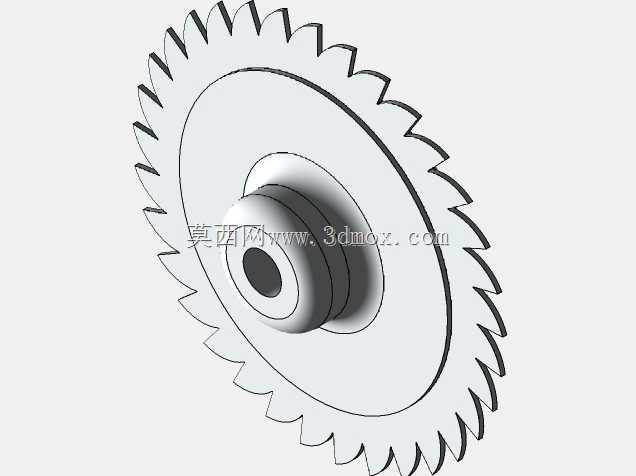

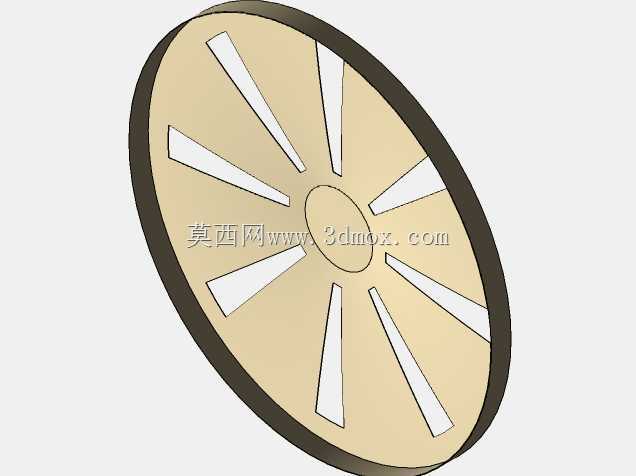

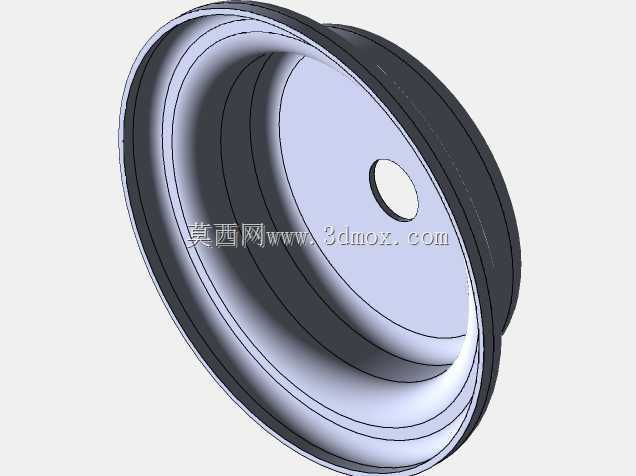

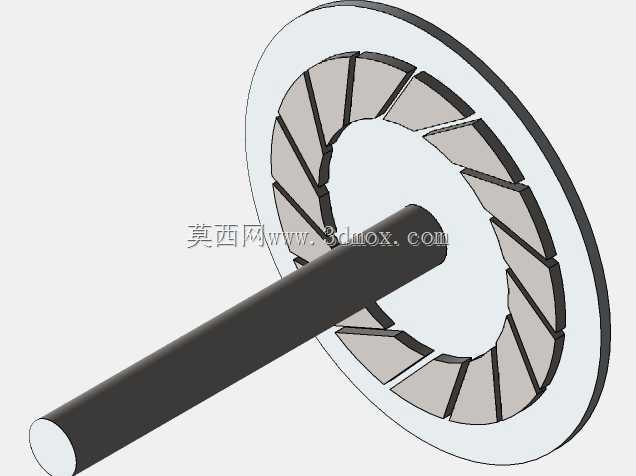

该离合构件主要应用于轻型乘用车、小型工程作业车辆的传动链路中,布置在发动机输出端与变速机构输入轴之间,承担动力接合、切断的核心功能,可在车辆起步、换挡、临时驻车时完成动力传输状态的切换,避免传动系统承受刚性冲击,保护齿轮、轴类零件不受过载损伤。从结构设计来看,构件采用一体式轴齿组合布局,输出轴与离合齿盘同轴布置,齿盘外缘加工为均匀分布的锯齿形啮合齿,齿形经过啮合角优化,接合过程中可实现渐进式咬合,不会出现打齿、卡滞问题,齿盘中心设置阶梯式轮毂结构,既可以保证与轴体的同轴度装配精度,也预留了轴承安装位,可直接适配标准深沟球轴承完成转动支撑,无需额外加工定位衬套。设计阶段重点考量了安装边界的适配性,轴体直径、齿盘外径、
轮毂突出高度均参考主流微车传动舱的安装空间做了尺寸收敛,齿盘端面与轴肩的垂直度公差控制在0.02mm以内,装配后可保证啮合面完全贴合,不会出现偏磨导致的动力传递损耗。实际工况下,该构件可承受额定扭矩范围内的频繁接合动作,锯齿形结构相比传统平齿离合,接合时的接触面积更大,单位面积承压更小,长期使用下齿面磨损量更低,使用寿命可提升30%左右。轴体表面做了粗糙度优化,与轴承配合的轴段粗糙度达到Ra1.6,可减少轴承内圈与轴的配合磨损,非配合段做了退刀槽设计,方便加工时的刀具退刀,也可避免装配时出现应力集中。齿盘与轴的连接采用过盈配合加定位销的双重固定方式,大扭矩传递场景下不会出现轴齿相对转动的失效问题,轮毂位置的阶梯结构还可适配回位弹簧的安装,为离合分离动作提供复位支撑,无需额外设计弹簧固定座,减少了传动系统的零件数量,降低整体装配复杂度。
