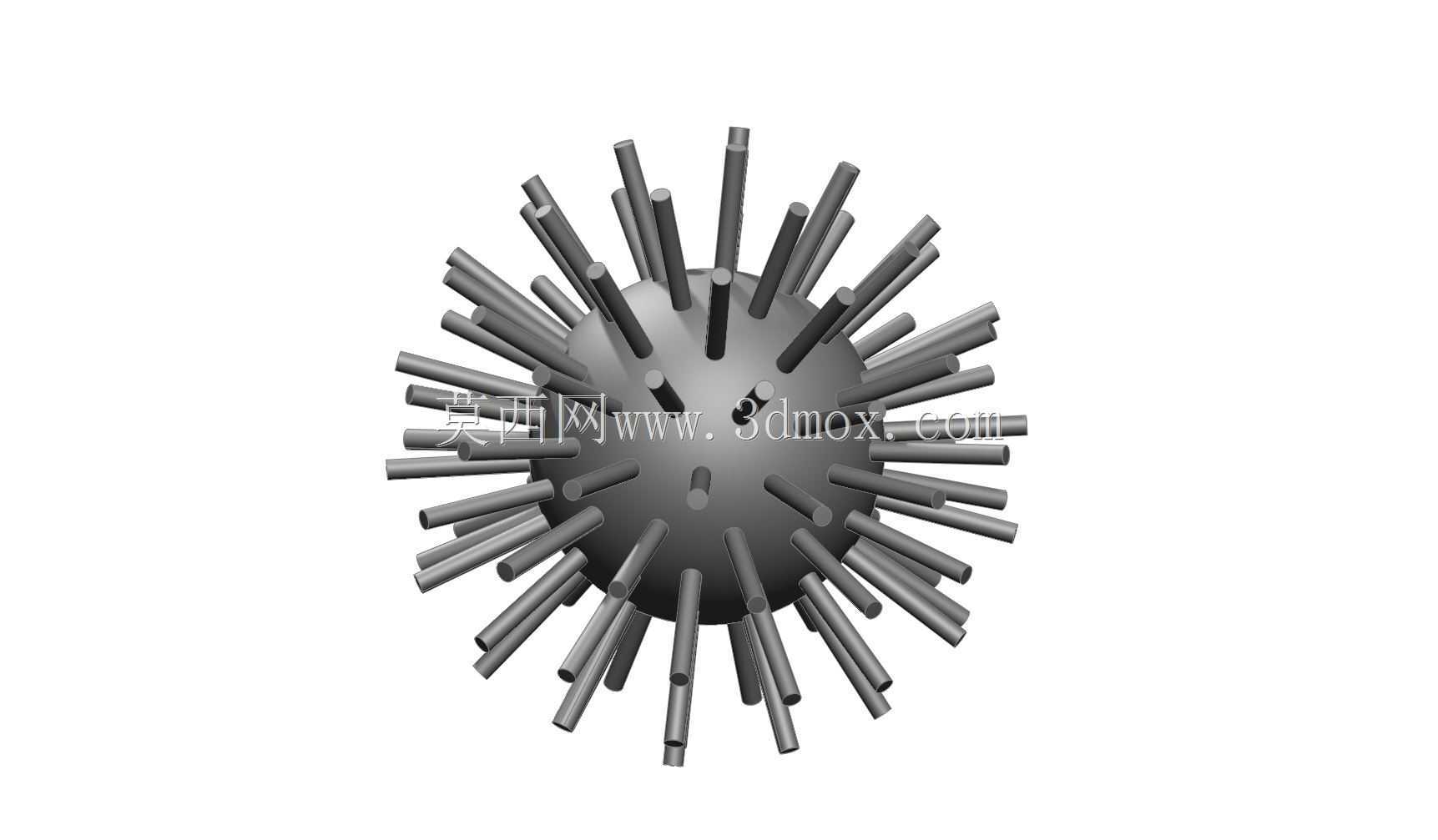

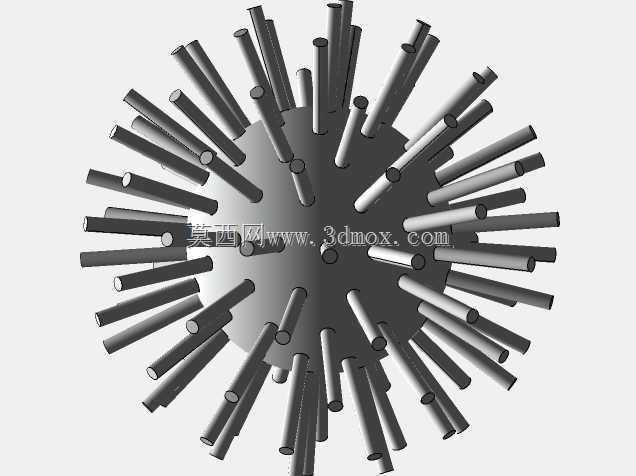

带径向中心杆的球形结构实验构件

　　这类带径向中心杆的球形构件，常出现在流体分散、物料混合、催化接触类设备的核心工作段，也可作为特种缓冲结构、多孔介质流道模拟的实验载体使用。从结构设计逻辑来看，核心球体作为所有杆件的安装基准，所有径向杆均沿球体半径方向向外伸出，杆体轴线全部交汇于球心，保证每根杆件的受力方向沿轴向传递，避免额外的弯矩载荷作用在杆与球的连接位置，降低连接部位的应力集中风险。设计过程中首先需要确定核心球体的直径，这一尺寸直接决定了整个构件的安装边界，球体直径需匹配安装腔体内径，预留足够的径向杆伸出长度空间，避免杆端与腔体内壁发生干涉；其次要确定径向杆的分布密度，杆与杆之间的周向、轴向夹角需要根据实际工况调整，若用于流体分散场景，杆间距需满足流体切割、

　　扰流的需求，保证流体经过构件时能被充分分割成细小流束，提升混合或传质效率；若用于缓冲吸能场景，杆的排布密度则需要匹配冲击载荷的大小，通过杆件的有序变形吸收冲击能量，避免核心球体受损。杆体与球体的连接采用一体式结构设计时，能大幅降低连接部位的失效概率，无需额外的紧固件或焊接工序，整体结构的同轴度与位置精度更容易保证，适合在有振动、交变载荷的工况下使用。实际装配时，该构件通常通过核心球体两端的定位轴段固定在设备腔体内，不需要额外的支撑结构，径向杆的外伸端不与其他部件接触，预留足够的变形或流道空间。在实验验证阶段，这类结构可通过调整杆的直径、长度、分布角度，测试不同参数下的流体阻力、吸能效率、接触面积等核心指标，

　　为后续工业化设备的结构优化提供实测数据支撑，避免直接放大结构带来的参数失配问题。设计时还需注意杆件的长径比控制，过长过细的杆件在高速流体冲击或大载荷冲击下容易发生弯曲变形，过短过粗的杆件则无法达到预期的扰流或吸能效果，需要结合实际工况的载荷参数反复校核杆体的强度与刚度，确保构件在额定工况下长期稳定运行。
