自定义空气枪扳机组件结构设计方案

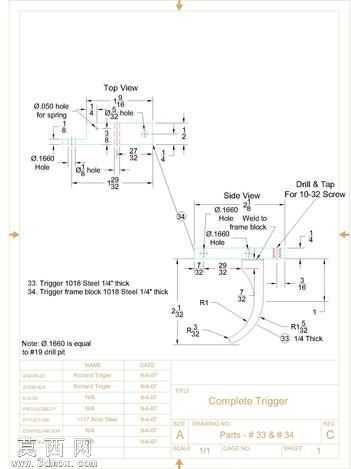

本套空气枪扳机组件的三维设计，围绕气动工具的操作触发逻辑展开，在建模阶段严格遵循机械加工的公差配合要求，先通过二维工程图的尺寸标注梳理各零件的轮廓基准，再依托三维建模软件完成实体特征的构建。建模过程中，首先对扳机主体的弯折轮廓进行参数化绘制，精准还原图纸中标注的R1、R3.2等圆角特征，保证扳机握持区域的弧度符合人体工学操作需求，同时对扳机上的安装孔位做同轴度约束，分别设置适配销钉连接的0.1660英寸通孔、适配10-32规格螺丝的钻攻孔位，确保各孔位的位置度误差控制在机械加工允许的范围内。针对扳机框架零件，建模时重点处理焊接贴合面的平面度特征，明确标注需要与扳机主体焊接贴合的区域，预留出0.050英寸的定位销孔用于装配时的基准定位，同时对框架的1/4英寸厚度板材特征做抽壳处理，还原钣金加工的成型逻辑，避免出现不符合实际加工工艺的实体结构。在零件装配环节，通过同轴、重合、距离等配合约束完成扳机与框架的组装，模拟扳机绕销轴转动的行程范围，验证扳机触发时的运动路径不会与周边零件产生干涉，同时对接触受力面做适当的圆角优化，减少操作时的应力集中问题。材质设置上，针对扳机与框架的1018钢材属性，赋予对应的金属材质参数，调整表面粗糙度参数还原冷轧钢板的哑光质感，对需要钻攻的螺纹孔位做螺纹特征的细节刻画，还原真实的机械加工细节。设计过程中充分考虑零件的加工可行性，所有弯折半径、孔位尺寸、板材厚度均采用行业通用的标准参数，既保证扳机组件的触发灵敏度满足空气枪的使用需求，也兼顾了零件批量加工时的工艺便捷性，整套组件的结构紧凑，触发行程设计合理，能够稳定实现气动空气枪的击发控制功能，各零件的连接结构牢固可靠，可承受高频次的扳机操作载荷。
