气动多点润滑用液体分配阀结构设计

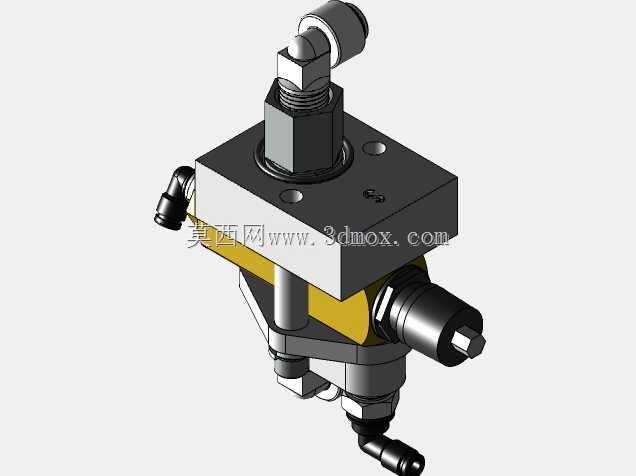

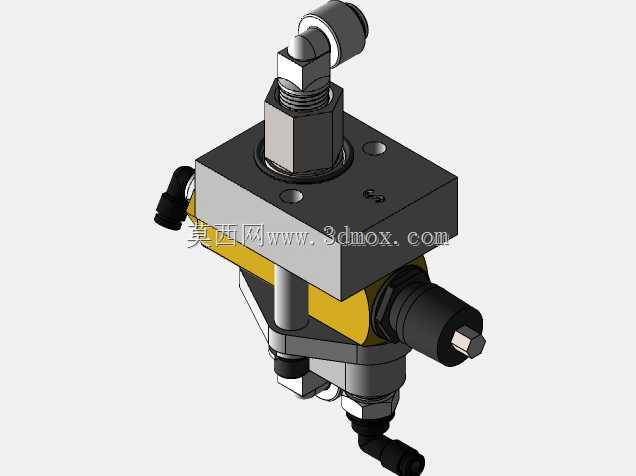

　　在自动化生产线的气动执行元件、精密导轨副、高速轴承组的润滑场景中，这类液体分配装置是集中润滑系统的核心执行部件，主要负责将压力润滑介质精准定量输送到各个需要润滑的点位，避免人工注油的不均匀、遗漏问题，同时能大幅降低设备运维的人工成本，减少摩擦副的异常磨损，延长整套运动机构的使用寿命。从结构设计来看，这款分配器采用叠层式阀块布局，主体分为上下安装基座、中间密封容腔、顶部调节单元与侧部介质接口几个部分，阀块本体采用方形加工基准，所有安装孔位均做了同轴度公差约束，保证装配后阀芯运动无卡滞。710规格的阀组设置两个安装定位孔，适合安装面刚性充足的设备集成场景，直接通过螺栓紧固在设备基座上即可完成固定；如果安装位置存在振动、

　　薄壁支撑等刚性不足的情况，可选用带四个安装孔的重型安装板版本，通过多点位紧固分散受力，避免长期运行后阀组移位导致的管路渗漏、供油偏差问题。功能层面，单组阀单元最多可扩展支持10个伺服仪表接口，组装后可构成多点润滑输出的MPL型润滑器，喷油频率的控制不需要额外搭配专用控制器，可直接对接主气动系统配套的脉冲计数器或者通用频率控制器，就能实现不同工况下的喷油周期、喷油量调节，适配从轻载高速到重载低速的不同摩擦副润滑需求。介质接口采用标准快插式气动接头规格，可兼容常规的气动软管连接，不需要额外加工过渡接头，现场布管效率更高；顶部的调节旋钮带锁紧结构，调整好喷油量参数后可通过锁母固定位置，避免设备运行过程中振动导致参数漂移。

　　设计过程中对各个密封面都做了平面度要求，中间的黄色密封隔层采用耐油橡胶材质，可兼容常规润滑油、气动雾化油等介质，长期运行不会出现溶胀、渗漏问题。所有流道都做了去毛刺处理，避免介质中的微小杂质在流道拐角处堆积堵塞，保证供油通路长期通畅。侧部的阀芯调节端采用外露式设计，后期维护时不需要完全拆解阀组，即可对阀芯行程进行微调或者清理阀芯表面的杂质，降低运维拆解的工作量。安装边界上，阀组整体的外轮廓没有突出的异形结构，所有接头都沿阀块的正交方向布置，集成安装时不需要预留过大的操作空间，只要在接头插拔方向预留出软管安装的操作距离即可，适合在紧凑的设备内部空间中布置，不会和周边的管路、结构件产生干涉。
