消防水带耐压性能检测试验装置

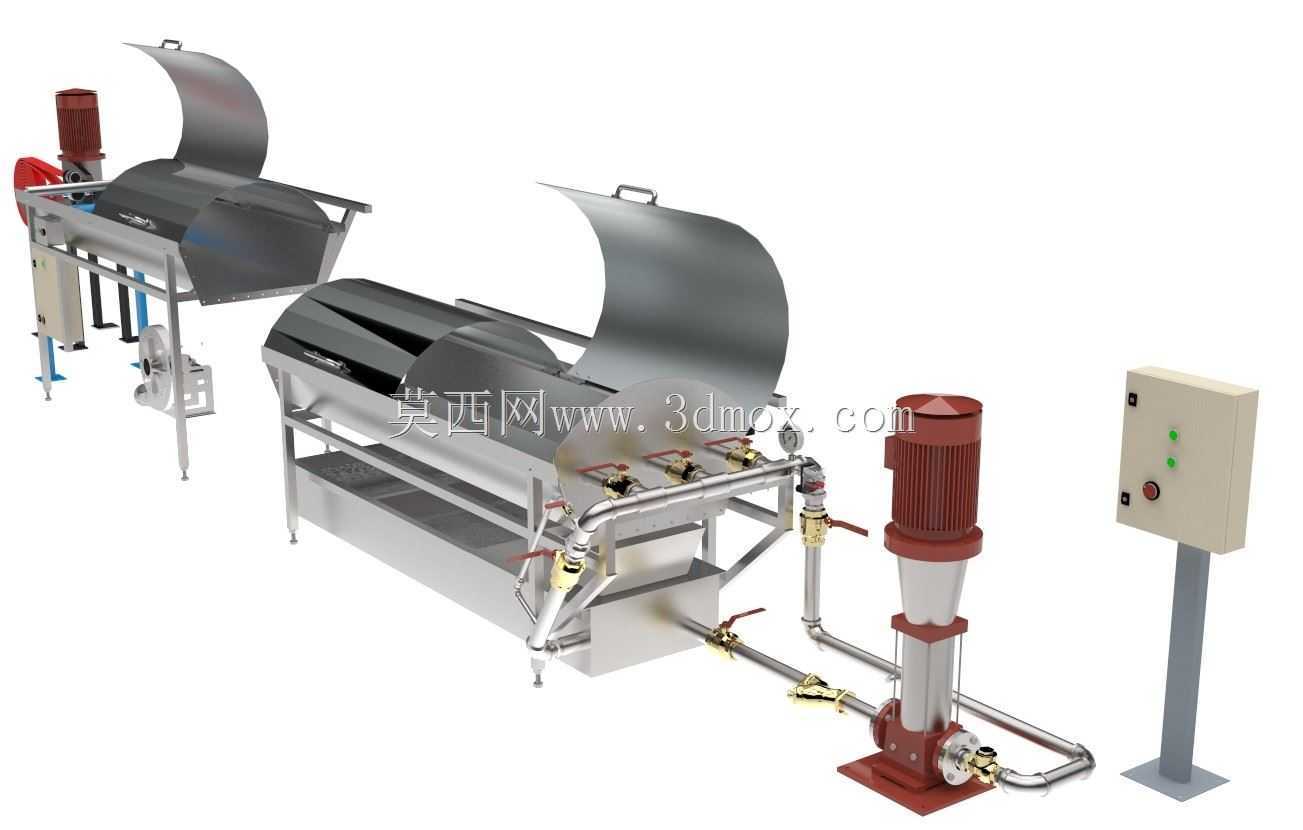

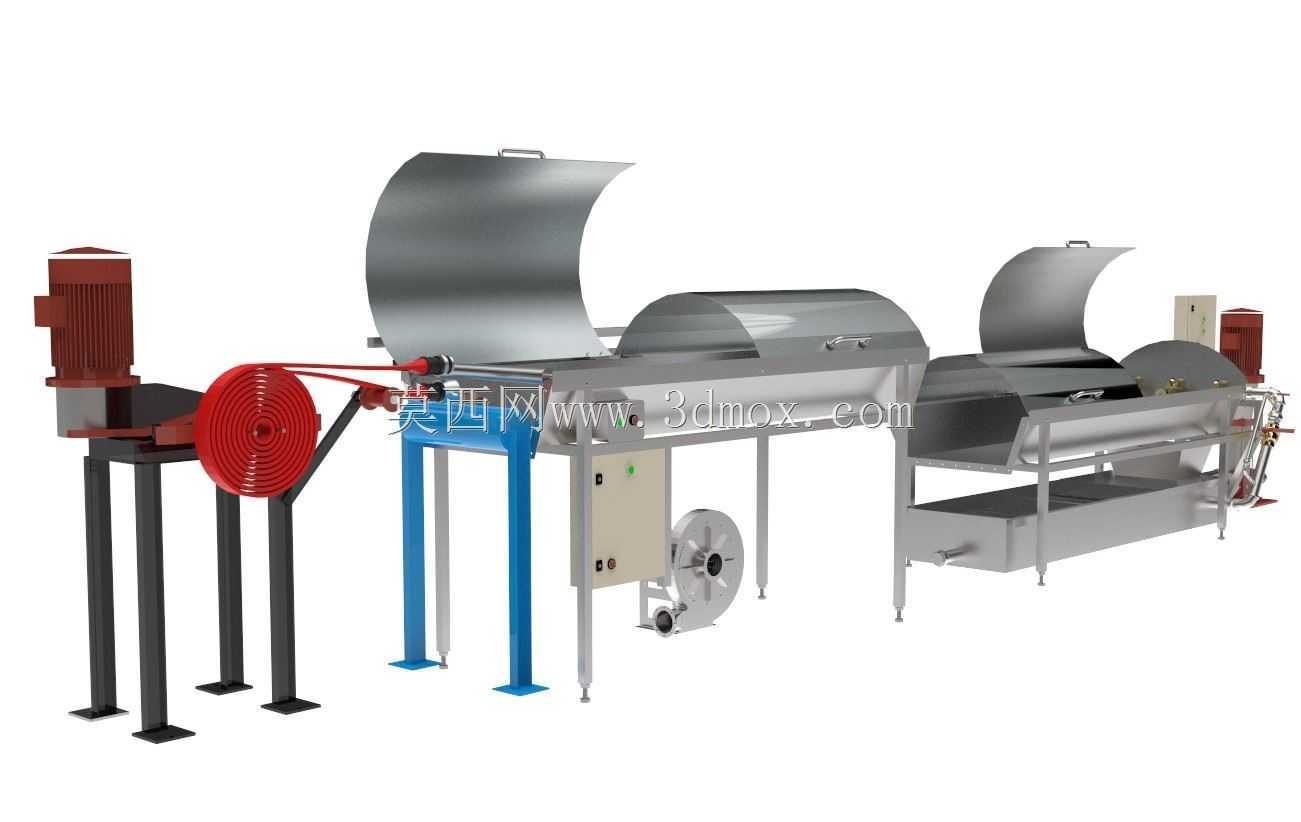

　　这套消防水带测试设施主要面向消防装备生产质检、消防维保单位的日常校验场景，用于完成有衬里消防水带的耐压强度、密封性能、爆破压力等核心参数的检测作业，替代传统零散拼接的简易试压工装，解决了旧有测试方式装夹效率低、压力控制精度差、测试过程飞溅无防护的痛点。从结构布局来看，整套装置采用卧式双工位并行设计，主体测试舱为圆弧翻盖式不锈钢防护结构，翻盖与底座采用铰链连接，闭合后可形成半封闭的防护腔体，测试过程中一旦出现水带爆裂、接头脱开的情况，高压水流会被防护舱格挡，避免飞溅伤及操作人员，翻盖顶部设置的提手方便单人快速开合，无需额外辅助工具。供压单元采用立式多级离心泵作为核心压力源，泵体进出口均配置金属硬管连接，管路上依次设置截止阀、调压阀、

　　压力检测接口，可根据不同规格水带的测试标准，在0-3MPa区间内灵活调节输出压力，管路接头采用快插式结构，适配不同口径的消防水带接口，装夹单根水带的耗时可控制在1分钟以内，相比传统螺纹连接方式效率提升60%以上。装置底部设置集水托盘，测试完成后的泄压排水可通过托盘导流至统一排水口，避免测试区域地面积水，适配车间内固定工位的长期使用需求。从设计思路层面，建模阶段优先考虑了实际操作的人机工程学：测试舱的安装高度距离地面850mm，刚好适配操作人员站立作业的手臂操作高度，无需弯腰或抬手即可完成水带装夹、翻盖开合的操作；侧边的控制箱采用立式立柱安装，箱体高度距离地面1200mm，操作按钮与压力显示仪表的视线夹角控制在15度以内，

　　操作人员站立时无需低头或仰头即可读取压力数值、操作控制按钮，长时间作业不易产生疲劳。安装边界方面，整套装置的最大外形尺寸控制在长2400mm、宽1200mm、高1600mm范围内，对安装场地的要求较低，普通工业厂房的硬化地面即可放置，无需额外做地基预埋，仅需预留进水接口、排水接口与380V动力电源接口即可投入使用，设备底部设置可调式支撑脚，可根据地面平整度调节水平度，避免运行过程中产生振动异响。双工位的设计支持同时对两根同规格水带进行平行测试，也可单工位独立运行，适配不同批量的检测需求：小批量抽检时可单工位操作减少水资源浪费，大批量出厂检验时双工位同时运行提升检测效率。管路系统的所有过流部件均采用304不锈钢材质，

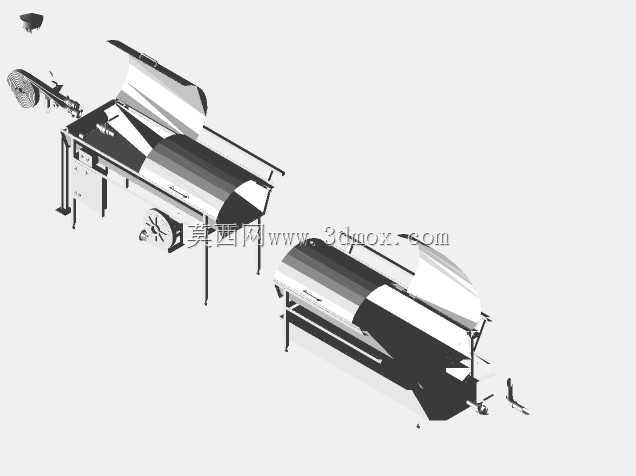

　　避免长期接触水产生锈蚀污染测试介质，同时也能耐受高压水流的长期冲刷，延长设备的整体使用寿命。防护舱的圆弧结构经过受力校核，可承受10MPa以内的瞬间冲击压力，即使水带在测试过程中发生爆破，防护结构也不会出现变形或开裂，充分保障作业安全。控制箱内集成了压力过载保护模块，当管路压力超过设定阈值时会自动切断泵体电源并开启泄压阀，避免超压引发设备损坏或安全事故。在细节设计上，每个测试工位的管路上都独立配置了截止阀与泄压阀，单个工位测试完成后可单独泄压拆卸水带，不影响另一工位的持续测试，作业流程的衔接更加顺畅。翻盖与底座之间设置了橡胶密封胶条，闭合后可减少测试过程中的水滴飞溅，保持作业区域的整洁。整套装置的结构件均采用模块化设计，泵体、管路、防护舱、控制箱均可独立拆卸，后期维护更换部件时无需整体拆解设备，降低运维成本。从实际使用场景出发，这套装置既可以用于消防水带生产企业的出厂检验环节，按照国标要求完成每批次水带的耐压测试；也可以用于消防救援队伍、消防维保机构的在用水带定期校验，排查水带因老化、磨损产生的耐压不足隐患，避免灭火作业过程中出现水带爆裂影响救援进度的情况。建模过程中对所有管路的走向、阀门的操作空间、部件的安装间隙都做了1:1的还原，每个部件的装配关系都符合实际机械加工与装配的工艺要求，不存在干涉或无法装配的结构，可直接用于生产加工的参考，也可用于检测工位布局规划的仿真验证。
