PD400车床十字滑块主轴螺母结构

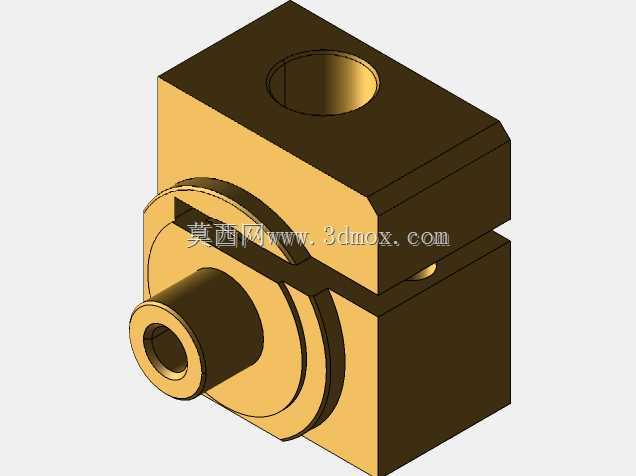

　　这款适配PD400车床十字滑块的主轴螺母，是小型精密车床进给传动系统里的核心受力部件，主要承担十字滑块沿主轴方向进给运动时的螺纹传动载荷，直接影响车床进给的传动精度与运行平稳性。在小型台式精密车床的实际加工场景中，十字滑块负责承载刀架完成纵向进给动作，主轴螺母需要与进给丝杠形成稳定的螺旋副配合，将丝杠的旋转运动转化为滑块的直线位移，同时承受切削过程中传递到进给方向的轴向切削力，避免进给过程中出现窜动、间隙过大导致的加工尺寸偏差。从结构设计来看，该螺母采用分体夹装式的方块主体结构，主体为黄铜材质，利用铜材与钢制丝杠配合时的低摩擦系数、耐磨特性，降低螺旋副的磨损速率，延长进给传动副的使用寿命。主体方块的侧面开设贯通的内螺纹主孔，

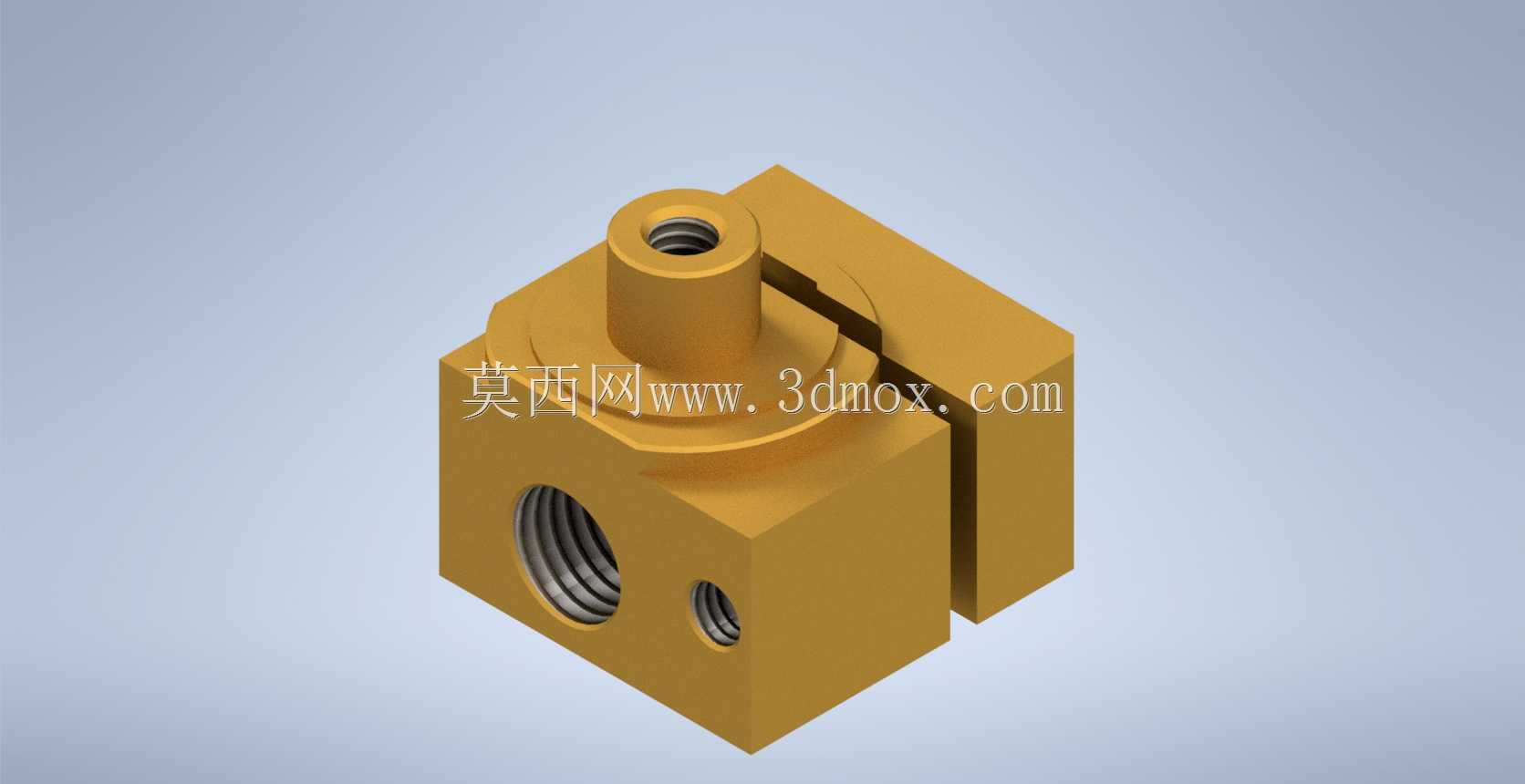

　　用于和进给丝杠啮合传动，主孔旁侧设置小直径螺纹孔，用于安装锁紧顶丝，可在调整完螺母与丝杠的配合间隙后锁紧固定，消除螺旋副的反向传动间隙，提升进给换向时的定位精度。螺母上部设置带同轴小孔的凸台结构，用于和十字滑块的上部定位槽配合，实现螺母在滑块安装槽内的径向定位，主体侧面的开缝结构配合夹装螺钉，可微调螺母内螺纹与丝杠的配合预紧力，补偿长期使用后产生的磨损间隙，无需直接更换螺母即可恢复传动精度。在安装边界上，螺母的方块外形与十字滑块的安装槽尺寸完全匹配，安装时直接嵌入滑块的预留槽位，上部凸台卡入槽内定位凹位，侧面开缝处穿入锁紧螺钉即可完成固定，不需要额外加工复杂的安装结构，适配原有设备的安装空间，更换维护时无需对车床十字滑块做二次改装。

　　这类小型精密车床多用于小尺寸零件的精密切削加工，比如小型仪表零件、模型零件的车削作业，进给系统的传动间隙直接决定加工件的尺寸公差与表面光洁度，该螺母的间隙可调结构刚好匹配小型精密车床的精度保持需求，相比一体式固定螺母，能在长期磨损后通过调整预紧力恢复精度，降低设备维护的配件成本。在实际建模过程中，需要严格保证内螺纹的牙型精度与各安装定位面的形位公差，尤其是主螺纹孔与上部凸台的同轴度、主体安装面的平面度，避免安装后出现丝杠卡滞、进给阻力不均的问题，侧面的开缝宽度需要控制在合理范围，既要保证夹紧时的形变余量足够调整间隙，又要避免开缝过大导致螺母刚性不足，受力时出现形变影响传动稳定性。
